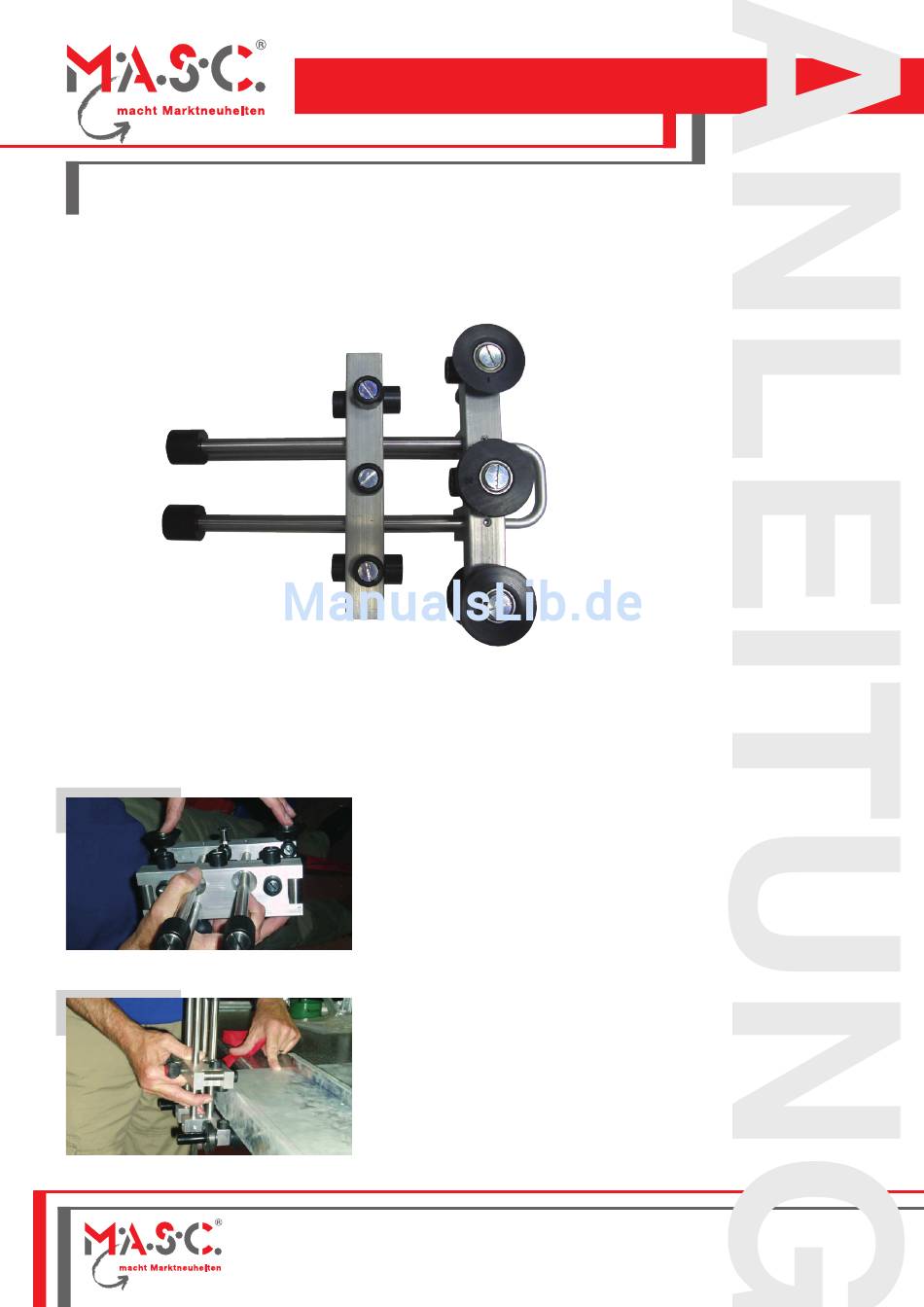

Anleitung

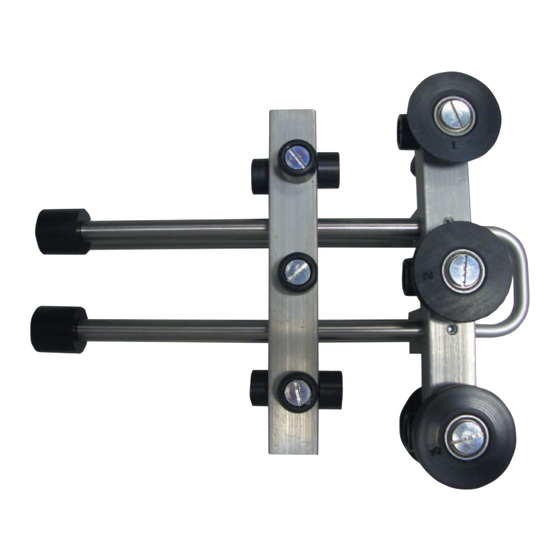

Kombi-Rollformer
KR1
Mauerabdeckung
Zum Schließen der Mauerabdeckung
die Rollen mit der Nummer 1 jeweils
außen am Schließer einsetzen (siehe
Umbauanleitung).
Zum Einsetzen die rot-schwarzen Fest-
stellschrauben aufdrehen und auf die
gewünschte Höhe einstellen.
Schließer mit Feststellschrauben fixie-
ren und gleichmäßig an der Mauerab-
deckung entlangschieben
Werkzeug-Vertriebs-GmbH • Funkweg 12a • 89250 Senden
Werbung
Verwandte Anleitungen für MASC KR1
Inhaltszusammenfassung für MASC KR1
- Seite 1 Anleitung Kombi-Rollformer Mauerabdeckung Zum Schließen der Mauerabdeckung die Rollen mit der Nummer 1 jeweils außen am Schließer einsetzen (siehe Umbauanleitung). Zum Einsetzen die rot-schwarzen Fest- stellschrauben aufdrehen und auf die gewünschte Höhe einstellen. Schließer mit Feststellschrauben fixie- ren und gleichmäßig an der Mauerab- deckung entlangschieben Werkzeug-Vertriebs-GmbH •...
- Seite 2 Kombi-Rollformer KR1 Winkelfalz Zum Schließen des Winkelfalzes zweite Rolle mit der Nummer 1 auf der Rück- seite parken. Die Rollen mit den Num- mern 1, 2 und 3 ein Reihe einsetzen (siehe Umbauanleitung). Zum Einsetzen die rot-schwarzen Feststellschrauben aufdrehen Winkel- falzschließer einführen und mit Feststell-...
- Seite 3 Kombi-Rollformer KR1 Das Gerät ins Blech einfahren. Durch Hin- und Herfahren und gleichzei- tiges..Ankippen in die gewünschte Richtung wird das Blech in den gewünschten Winkel gebogen. Somit können Kantungen von 9 mm bis ca. 170 mm und bis ca. 95 Grad gefer- tigt werden.
- Seite 4 Umbauanleitung Kombi-Rollformer Mauerabdeckung Zum Schließen der Mauerabdeckung die Rollen mit der Nummer 1 jeweils außen am Schließer einsetzen: Die Aufnahme in der Mitte bleibt leer. Winkelfalz Zum Schließen des Winkelfalzes die Rollen mit den Nummern 1, 2 und 3 hintereinander einsetzen: Werkzeug-Vertriebs-GmbH •...
