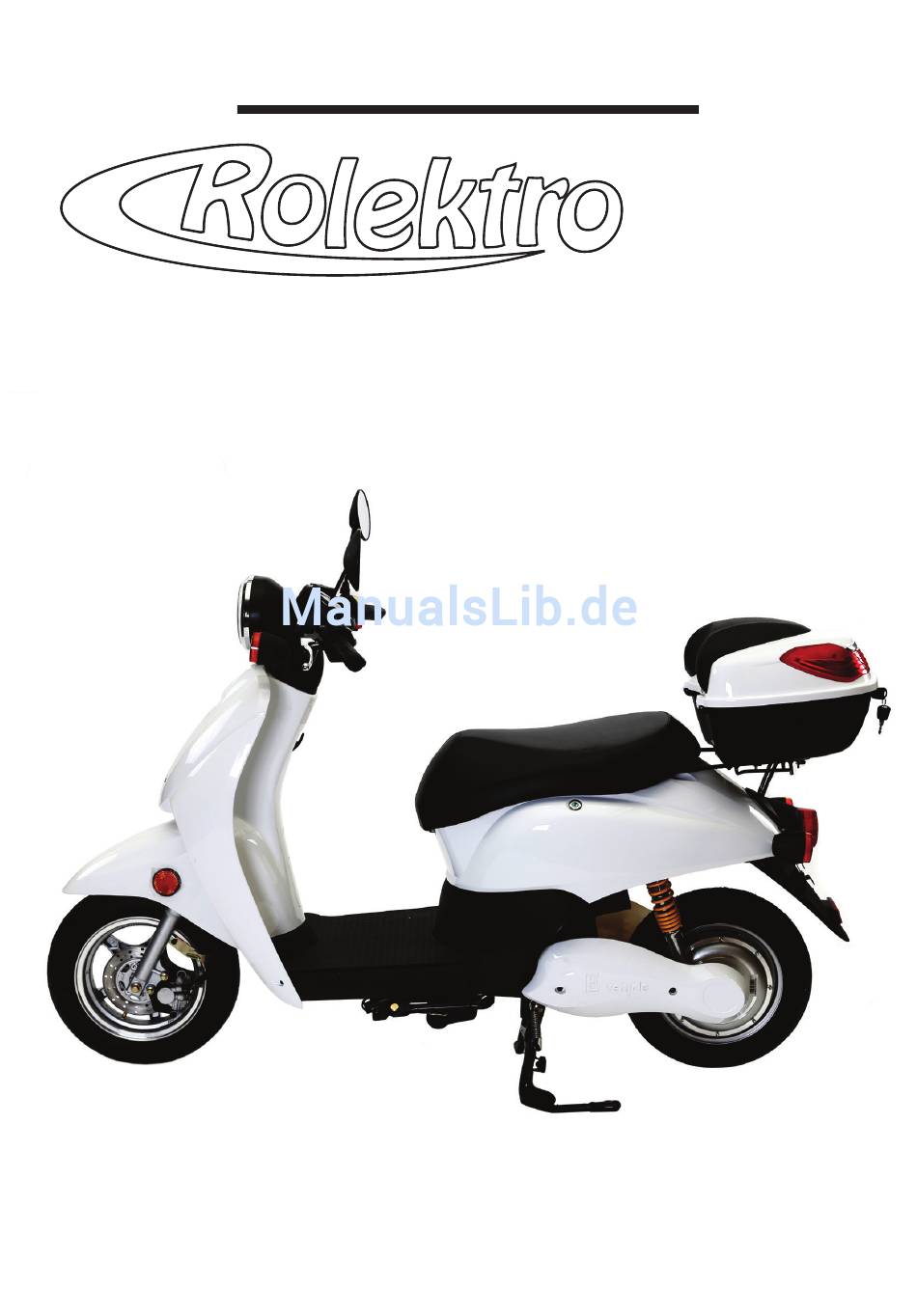

- Seite 1 Handbuch Retro-Light 40 Stand: 01.04.2016 - Seite 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Vorwort Seite 3 Rechtliche Vorbemerkungen Seite 4-5 WICHTIG Seite 6 Übersicht Rolektro Retro-Light 40 Seite 7 Sicherheitshinweise Seite 8 Allgemeine Fahrhinweise - Bevor Sie losfahren Seite 9 - Während der Fahrt Seite 9 - Nach der Fahrt Seite 9... -
Seite 3: Vorwort
Vorwort: Sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf Ihres Rolektro Retro-Light 40. Wir wünschen Ihnen allzeit gute Fahrt und viel Vergnügen. Bitte nehmen Sie sich aber vorab die Zeit, um diese Bedienungsanleitung intensiv zu lesen. Beachten Sie dabei besonders die rechtlichen Aspekte, die Sicherheitshinweise und die Hinweise zur allgemeinen Bedienung. -
Seite 4: Rechtliche Vorbemerkungen
4. Geh- und Radwege Die Benutzung von öffentlichen Geh- und Radwegen ist nicht erlaubt. 5. Anzahl der Mitfahrer Der Rolektro Retro-Light 40 ist nur für den Betrieb mit einer Person zugelassen. 6. Anhänger Der Betrieb des Rolektro Retro-Light 40 mit einem Anhänger ist nicht erlaubt und zugelassen. - Seite 5 Rechtliche Vorbemerkungen: Die vorgenannten Bestimmungen gelten für den Bereich der Bundesrepublik Deutschland. In Österreich der Schweiz und in anderen europäischen Ländern können diese Bestimmungen abweichen. Bitte erkundigen Sie sich bei den dortigen Behör- den inwieweit abweichende Regelungen bestehen. Abbildung kann abweichen - Seite 5 -...
-
Seite 6: Wichtig
WICHTIG!!! ACHTUNG!!! Wichtiger Hinweis vor Inbetriebnahme des Rolektro Retro-Light 40 Laden Sie vor der ersten Inbetriebnahme den Akku auf. Maximale Ladezeit sollte nicht mehr als 12 Stunden sein. Wichtiger Hinweis zum Akku!: Die Akkus sind im Nachkauf sehr teuer. Also beachten Sie unbedingt folgende Pflegehinweise damit Sie auch lange Ihre Freude daran haben werden. -
Seite 7: Übersicht Rolektro Retro-Light

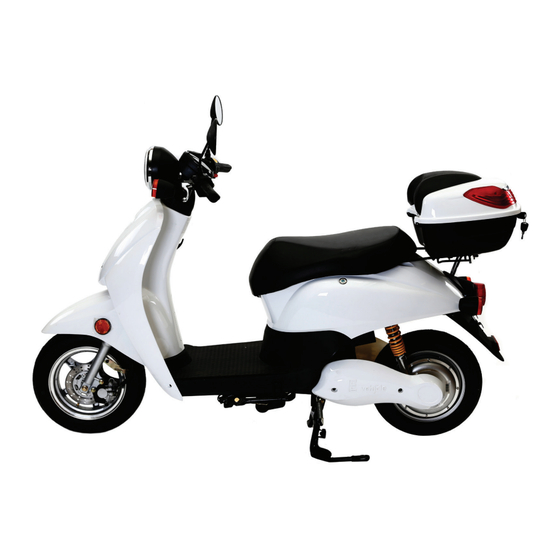

Übersicht: Spiegel 13. Motor Gasgriff 14. Zündschloss Griff 15. Geschwindigkeitsmesser Bremshebel 16. Koffer Vorderlampe 17. Nummerschildhalter Blinker vorne 18. Seitenständer Vorderer Kotflügel 19. Hauptständer Vorderreifen 20. Batterie (unter Sitzbank) Bremsscheibe vorne 21. Hauptschalter (unter Sitzbank) 10. Sitzbank 22. Schloss für Sitzbank 11. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise: 1. “Schlechte“ Wetterverhältnisse Die Inbetriebnahme bei Regen, Nässe und Schnee wird nicht emp- fohlen. Der Rolektro Retro-Light 40 ist zwar spritzwassergeschützt, kann aber bauartbedingt nicht vor Kriechwasser geschützt werden. Es kann also zu Kurzschlüssen innerhalb der Elektronik kommen. Regen- fahrten sollten daher die Ausnahme sein. -
Seite 9: Allgemeine Fahrhinweise
Allgemeine Fahrhinweise Bevor Sie losfahren 1. Entriegeln Sie die Sitzbank und klappen Sie sie hoch. Legen Sie den Schalter der Hauptsicherung um. Schalten Sie die Zündung ein. 2. Überprüfen Sie den Ladezustand Ihres Akkus. Batterieladeanzeige im Cockpit steht auf H - Batterie ist voll. 3. -
Seite 10: Informationen Zur Reichweite
Umgebungswetter bzw. Temperatur Bsp.: Auf ebener Strecke, bei einer Zuladung von 75KG und defensi- ver Fahrweise kommt der Rolektro Retro-Light 40 auf eine Reichweite von bis zu 60 KM. Die Reichweite verkürzt sich auf ca. 30 Km - je nach Veränderung der sich negativ auswirkenden Parameter. -
Seite 11: Pflege Und Wartung
Pflege und Wartung Auch der beste Elektroroller benötigt eine gewisse Pflege und Wartung Pflegehinweise • Benutzen Sie auf keinen Fall zur Reinigung Ihres Elektrorollers einen Hochdruckreiniger oder Dampfstrahler • Am gründlichsten wird der Roller mit der guten alten Methode feuchter Putzlappen und einem nicht aggressivem Zweiradreiniger gesäubert. -
Seite 12: Warnhinweise Ladegerät/Akku
Warnhinweise Ladegerät/Akku Richtige Pflege und Behandlung des Akkus: 1. Benutzen Sie zum laden des Akkus ausschließlich das mitgeliefer- te Ladegerät. Das Ladegerät darf nur für Rolektro Retro-Light 40- Akkus verwendet werden. 2. Benutzen Sie das Ladegerät nicht in Feuchträumen. Der Aufla- debereich sollte trocken und gut klimatisiert sein. -
Seite 13: Aufladen Des Akkus
Akku aufladen Laden Sie den Roller über die Ladebuchse, die sich unter der Sitz- bank befindet. Verbinden Sie das mitgelieferte Ladegerät mit der Ladebuchse am Roller und mit einer 220V Netzsteckdose. Die LED am Ladegerät wird jetzt Rot leuchten und signalisiert das der Akku geladen wird. -
Seite 14: Bedienelemente
Bedienelemente Linker Griff: Bremse hinten Fern- und Abblendlichtschalter Hupe Linker Griff Blinker links/rechts Hupe: Drücken Sie am linken Griff auf die rote Taste um ein Warnsignal zu erzeugen. Signallichtschalter/Blinker: Bewegen Sie den Schalter nach rechts oder nach links, um die jeweilige Fahrtrichtung anzu- zeigen. -
Seite 15: Rechter Griff
Bedienelemente Rechter Griff: Bremsflüüsigkeitsbehälter Bremse vorne Lichtschalter Hupe Rechter Griff Hupe: Drücken Sie am rechten Griff auf die rote Taste um ein Warnsignal zu erzeugen. Lichtschalter: Schalten Sie das Licht ein, indem Sie den Schalter nach links bewegen und schalten Sie dieses wieder aus, indem Sie den Schalter nach rechts bewegen. -
Seite 16: Geschwindigkeitsanzeige
Geschwindigkeitsanzeige Anzeigeinstrumente: Gesamtkilometerstand Akkuladeanzeige Geschwindigkeitsanzeige Kontrollleuchte Kontrollleuchte Fernlicht Blinker Die Geschwindigkeitsanzeige zeigt die gefahren Geschwindig- keit in Km/h an. Achten Sie darauf, dass Sie nicht in den roten Bereich kommen. Der Roller ist für eine maximale Geschwin- digkeit von 40 Km/h ausgelegt. Akkuladeanzeige: L=Low (rot), H=High (grün). -
Seite 17: Schlüsselschalter
Schlüsselschalter Zündschloss: Mit dem Zündschlüssel können Sie den Roller Ein-/Ausschalten. Zu- sätzlich können Sie mit dem Schlüssel das Lenkradschloss, bzw. den Lenker sperren. Position An Position Aus Lenkrad- sperre Drehschalter zum verriegeln vom Schloss Knopf zum Hacken für Tasche verriegeln vom Schloss - Seite 17 -... -
Seite 18: Sitz-/Kofferverriegelung
Sitz-/Kofferverriegelung Schloss für die Sitzbankverrieglung: Der Schlüssel für die Sitzbankverrieglung ist der gleiche Schlüssel wie für das Zündschloss. Öffnen Sie die Sitzverriegelung durch Drehen im Uhrzeigersinn. Schloss für Koffer- verriegelung Öffnen Sie die Kofferverriegelung durch drehen des Schlüssels im Uhrzeigersinn. Verwenden Sie dafür den kleinen Schlüssel. - Seite 18 -... -
Seite 19: Batterie/Akku
Batterie/Akku Zugang zur Batterie/Akku: Die Akkus befinden sich unterhalb der Sitzbank. Zum öffnen der Sitzbank benutzen Sie den Zündschlüssel. Durch drehen nach rechts öffnet sich die Sitzbank. Entnehmen Sie die Abdeckung um zu den Akkus zu gelangen. Sie können direkt auf die Akkus schauen. Im vorderen Bereich ist auch der Sicherungsschalter. -
Seite 20: Koffermontage
Koffermontage Montage der hinteren Kofferbox: Befestigen Sie die Kofferbox mit den mitgelieferten Schrauben und Muttern. Installieren Sie vier M6 x 50 Schrauben mit der Mutter in den Lö- chern. Installieren Sie die 2 Metallstreben mit Schrauben unter dem Heck- träger. - Seite 20 -... -
Seite 21: Schwierigkeiten Und Lösungen
Schwierigkeiten und Lösungen - Seite 21 -... -
Seite 22: Technische Daten
Technische Daten Höchstgeschwindigkeit bis 40 km/h Motor 1200 Watt/60V, Nabenmotor Hinterrad Akku 60V, 5x12V/20Ah Blei AGM Akkus, zyklenfest Akkubox Gewicht fest eingebaut/Akkugewicht 35 Kg Ladezyklen 300-500 Ladezeit -8 Stunden Reichweite ca. 60 km, abhängig von Topographie, Zuladung, Reifendruck, etc. Steigfähigkeit 10-12% Bremsanlage hydrauliche Scheibenbremse vorne, Trommelbremse hinten... -
Seite 23: Einsendung Im Rahmen Der Garantie
Eingriff, etc.) behalten wir uns vor, den angefallenen Aufwand in Rechnung zu stellen. Hersteller Importeur: Soletek GmbH - Feldheider Str. 62 - D-40699 Erkrath Die Serviceleistungen werden unter folgender Rufnummer organisiert: Zentrale Service Nummer : Telefon: 02103-496-0 Telefax: 02103-496-100 Email: service@rolektro.de Internet: www.rolektro.de - Seite 23 -... - Seite 24 Soletek GmbH - Feldheiderstr. 62 - 40699 Erkrath Telefon: 02103-496-0 Telefax: 02103-496-100 - Seite 24 -...
