Inhaltszusammenfassung für Adatis CommandCenter

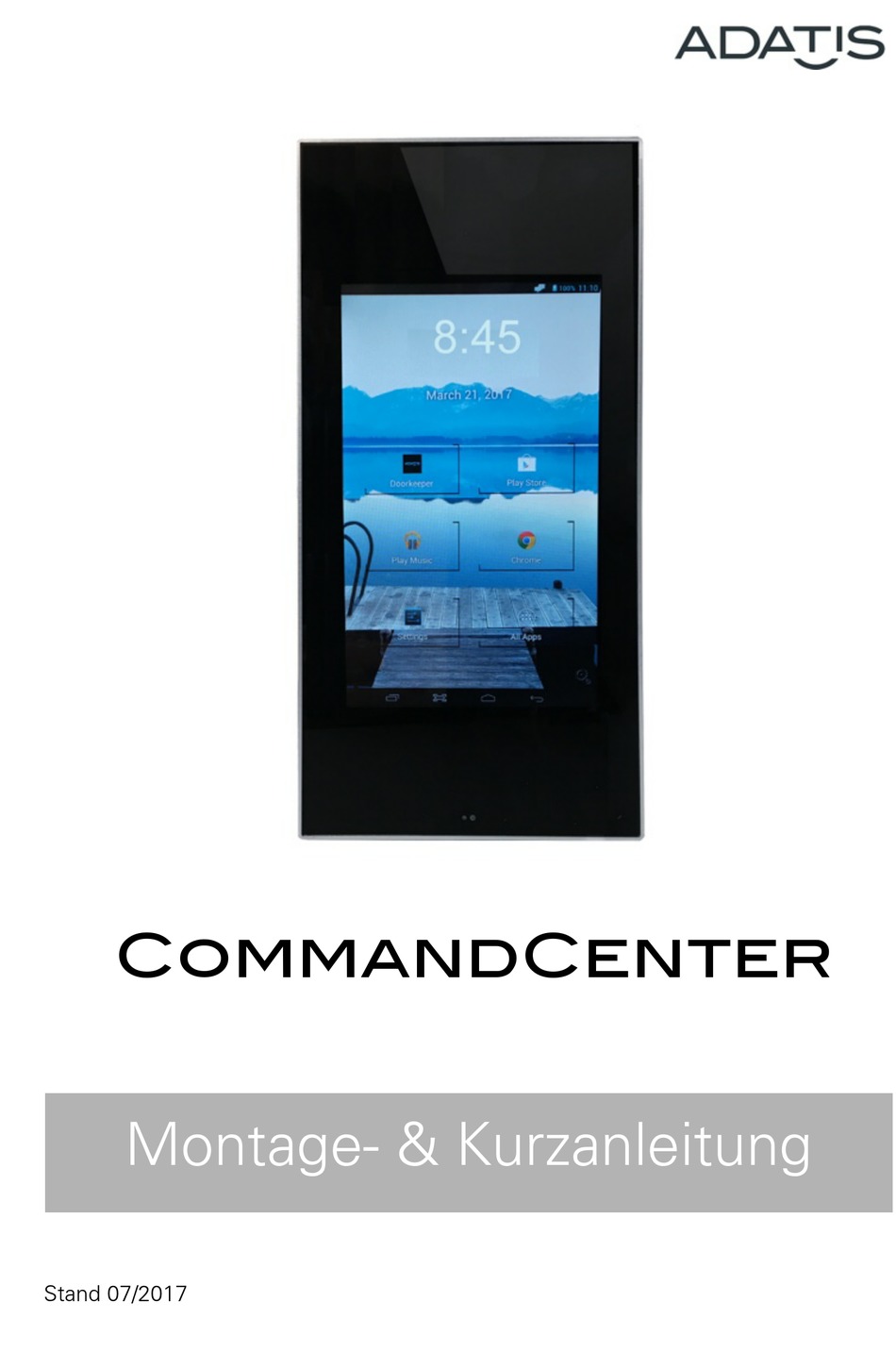

- Seite 1 CommandCenter Montage- & Kurzanleitung Stand 07/2017...
- Seite 2 Vorbereitungen Lieferumfang • CommandCenter • 2 Entriegelungsbleche Standort Das CommandCenter ist als Empfangsstation für alle Adatis Türkommunikationsterminals konzipiert und nur für den Einsatz im Innenbereich geeignet. Schnittstellen Alle Anschlüsse befinden sich auf der rückseitig montierten Platine des Gerätes. 1.3.1 Ethernet, Power over Ethernet Ethernet-Verbindung über Ethernetbuchse herstellen.
-
Seite 3: Montage
Montage Das Gerät hat die Abmessungen Breite 125 x Höhe 250 und eine Gesamttiefe von 25 mm und wird Aufputz montiert. Mit Entriegelungsblechen Rückwand lösen: dazu jeweils links und rechts die Bleche mit den Nasen in die jeweiligen Öffnungen einsetzen und drücken, bis das Frontteil sich löst. - Seite 4 Rückteil festschrauben. Kabel an der, auf dem Rückgehäuse befestigten, Platine anschließen. Die Front mittig an dem Rückgehäuse ansetzen und andrücken, so dass diese in den Federbügeln einrasten. Stand 07/2017...
- Seite 5 Kurzanleitung Auf dem CommandCenter ist die Adatis DoorKeeper App vorinstalliert, die die im Netzwerk befindlichen Adatis Türterminals automatisch erkennt. Voreinstellungen Im Auslieferungszustand ist das CommandCenter für den Betrieb über Ethernet vorkonfiguriert. Startbildschirm: Adatis Launcher Über den Menü-Punkt Einstellungen erhält man Zugang zur Geräte-Konfiguration.
- Seite 6 DoorKeeper App Die Türterminals, die ein CommandCenter als Gegenstelle nutzen wollen, können in der DoorKeeper App ausgewählt werden Die Adatis DoorKeeper App über den Launcher starten. Unter dem Menü-Punkt ,Search‘ - ,New Doorstations‘ werden alle Adatis Türterminals, die sich im gleichen Netzwerk wie das CommandCenter befinden, angezeigt.
