Inhaltszusammenfassung für Fenton 351.186

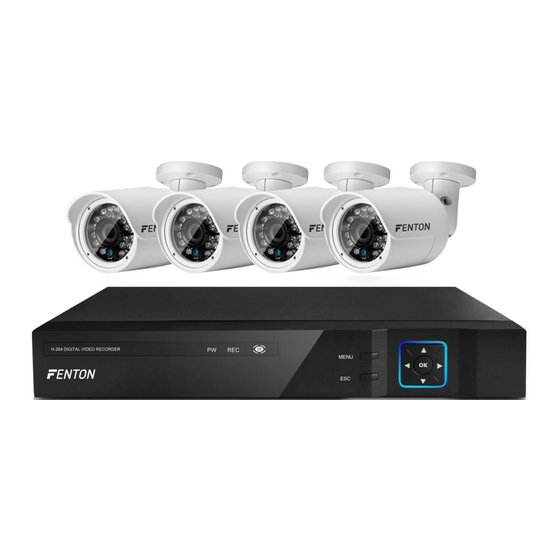

- Seite 1 HD CCTV System with 4 cameras QuickGuide Ref. nr.: 351.186 INSTRUCTION MANUAL GEBRUIKSAANWIJZING BEDIENUNGSANLEITUNG V1.0...
- Seite 2 ENGLISH Congratulations to the purchase of this Fenton product. Please read this manual thoroughly prior to using the unit in order to benefit fully from all features. Read the manual prior to using the unit. Follow the instructions in order not to invalidate the warranty. Take all precautions to avoid fire and/or electrical shock.
- Seite 3 351.186 AHD DVR-KIT Startup manual. Connect the DVR to a monitor or other video source. Connect the mouse to one of the USB ports This can be done with the VGA plug or with a DVI connector. Then connect the cameras with the 18mtr cable to the DVR.
- Seite 4 You will then see a login screen, select OK. A password does not have to be filled in. In the next "field" you can customize the time and language. Select "Deutscher" and then choose your language, in this case dutch. Then select "Nächste".
- Seite 5 Then select OK The device will restart. Then press "Next" to continue. Set the time and date correctly, here you can also set the summer and winter time.To activate this select Select DTS, then enter the correct date and time.Then press "Next" when you have a router connected to an UTP cable, and you can see one of these images.
- Seite 6 U krijgt nu volgend scherm te zien. Now press "Network" If the test went well in the previous step, you can read your IP address here. If the Test was not good, check the DHCP to get an IP address from your router. Sometimes the device must be restarted, press OK, then remove the adapter, wait a while, and reconnect again).
- Seite 7 You will now see the next screen. Using a QR scanner on your smartphone, you can scan any of the above QR codes, depending on your operating system. (Now you can install the Xmeye app) With the screen you'll see, you can set up the app, later on more. Set up on an Android device.
- Seite 8 “Installeren” “Openen” There are 2 ways to view the DVR set, on its own Wi-Fi network or with P2P. When you want to look through the P2P function you need to register first.
- Seite 9 Select Register user. Then enter a username you have imagined Also enter a password and enter the password again for verification Also enter an email address and press OK. Enter your username and password here. From here, setting is the same as with the local login. Select Local Login to look through your own network.
- Seite 10 It may be that an update is available select here OK. You may need to restart the app. If the above does not appear or installed, please check the screen below. As indicated, you can now press the "+" button to add the DVR set.
- Seite 11 Enter the name you want to give your DVR set, now select the QR code in the second line and scan the QR code that is still in the picture of the DVR set (see page 5). You will then see the ID number of your DVR set, then press OK. If you change the password later, you should also fill in this here.
- Seite 12 Select the image you want to see. Here you will see the live image. You can also "swip" 4 images at the same time by selecting the bottom banner to the left.
- Seite 13 Select the yellow "button". Set to an IOS device. Start QR program and scan the iOS app QR code and download and install the app. Or go to the app store and install the "XMEye" app (Youlong Hu). Install this app and select open.
- Seite 14 Select "OK" Select "I know" There are 2 ways to view the DVR set, on its own Wi-Fi network or with P2P. When you want to look through the P2P function you need to register first. Select "Register".
- Seite 15 Now you will see this screen. Enter a name that you want to use, including a password and your email address. Then select "OK" When everything went well, you will see the screen below and the registration has passed. Select “OK” From here, setting is the same as with the local login.
- Seite 16 Enter the login details and press Cloud login. Select "Remember me" then you do not always have to fill in the information. After logging in, you will see (only the first time) the screen below. Select "+" to add the DVR.
- Seite 17 Enter the name you want to give your DVR set, now select the QR code in the second line and scan the QR code that is still in the picture of the DVR set (see page 5). You will then see the ID number of your DVR set, then press OK. If you change the password later, you should also fill in this here.
- Seite 18 Select the device you want to watch. You will then see this image, select By pressing the photo longer you can view the camera you want to view. Settings change.
- Seite 19 If you want to view multiple images evenly, you can swipe down the lower settings to the right. Now select the "yellow button". You will then see your 4 camera images.
- Seite 20 NEDERLANDS Hartelijk dank voor de aanschaf van dit Fenton product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt. Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen.
- Seite 21 351.186 AHD DVR-KIT Startup handleiding. Sluit de DVR set aan op een monitor of andere videobron. Sluit de muis aan op één van de USB-poorten Dit kan met de VGA plug of met een DVI aansluiting. Sluit vervolgens de camera’s met de 18mtr kabel aan op de DVR. Gebruik 1 adapter met splitterkabeltje voor de 4 camera’s.
- Seite 22 U krijgt dan een inlog scherm te zien, selecteer OK. Een paswoord hoeft niet ingevuld te worden. I het volgende “veld” kunt u de tijd en de taal aanpassen. Selecteer “Deutscher” en kies vervolgens uw taal, in dit geval Nederlands. Selecteer vervolgens “Nächste”.
- Seite 23 Selecteer vervolgens OK Het toestel start nu opnieuw op. Druk vervolgens op “Next” om door te gaan. Stel hier de tijd en de Datum juist in, Hier kunt u ook de zomer- en wintertijd instellen. Om dit te activeren selecteer DTS inschakelen, vul hier dan de juiste datum en tijd in. Druk vervolgens op “Next”...
- Seite 24 Druk nu op “Netwerk”. U krijgt nu volgend scherm te zien. Wanneer bij de vorige stap de test goed is verlopen kunt u hier uw IP-adres aflezen. Wanneer de Test niet goed was kunt u het beste de DHCP aan vinken om een IP-adres van uw router te krijgen. Soms moet hiervoor het toestel opnieuw gestart worden, druk op OK en verwijder dan de adapter, even wachten, en weer opnieuw aansluiten).
- Seite 25 U krijgt nu het volgende scherm te zien. Met een QR-scanner op uw smartphone kunt u één van de bovenstaande QR-codes scannen, afhankelijk van uw besturingssysteem. (Nu kunt u de Xmeye app installeren) Met het scherm wat u vervolgens te zien krijgt kunt u de app instellen, hierover later meer. Instellen op een Android toestel.
- Seite 26 Selecteer link. druk op OK. “Installeren” “Openen”...
- Seite 27 Er zijn 2 manieren om de DVR set te bekijken, op het eigen Wifi netwerk of met P2P. Wanneer u via de P2P functie kijken wilt moet u zich eerst registreren . Selecteer Register user. Vul vervolgens een door u bedachte gebruikersnaam in Vul ook een paswoord in en vul nogmaals het paswoord in ter controle Vul tevens een e-mail adres in en druk op OK.
- Seite 28 Vul hier uw gebruikersnaam en paswoord in. Vanaf hier werkt het instellen het zelfde als met de local login. Selecteer Local login om via het eigen netwerk te kijken. (Let op! Telefoon moet dan wel op het zelfde netwerk aangesloten zijn.) Of wanneer u met P2P (3G/4G of een ander netwerk) wilt kijken selecteert u “Cloud login”.
- Seite 29 Wanneer bovenstaande niet verschijnt of geïnstalleerd is krijt u onderstaand scherm te zien. Zoals aangegeven kunt u nu op de “+” drukken om de DVR-set toe te voegen. Vul hier de naam in die u uw DVR-set wilt geven, selecteer nu in de tweede regel het QR- code teken en scan de QR-code in die nog in het beeld staat van de DVR-set (zie pagina 5).
- Seite 30 Selecteer hier uw DVR-set, met het “blauwe pennetje” kunt u de gegevens veranderen. U krijgt nu de vier beelden te zien waaruit u kunt kiezen. Selecteer de het beeld wat u wilt zien.
- Seite 31 Hier ziet u het live beeld. Tevens kunt u door de onderste banner naar links te “swipen” 4 beelden tegelijk selecteren. Selecteer de gele...
- Seite 32 Instellen op een IOS toestel. Start QR-programma op en scan de IOS app QR-code en download de app en installeer deze. of ga naar de app- store en installeer de app “XMEye” (Youlong Hu). Installeer deze app en selecteer open. Selecteer “OK”...
- Seite 33 Er zijn 2 manieren om de DVR set te bekijken, op het eigen Wifi netwerk of met P2P. Wanneer u via de P2P functie kijken wilt moet u zich eerst registreren . Selecteer “Register”. Nu krijgt u dit scherm te zien. Vul hier een naam in die u wilt gebruiken, tevens een paswoord en uw email adres.
- Seite 34 Selecteer “OK” Vanaf hier werkt het instellen het zelfde als met de local login. Selecteer Local login om via het eigen netwerk te kijken. (Let op! Telefoon moet dan wel op het zelfde netwerk aangesloten zijn met wifi) Of wanneer u met P2P (3G/4G of een ander netwerk) wilt kijken selecteert u “Cloud login”. Vul de inlog gegevens in en druk op Cloud login.
- Seite 35 Selecteer “Remember me” dan hoeft u niet steeds de gegevens in te vullen. Na het inloggen krijgt u (alleen de eerste maal) onderstaand scherm te zien. Selecteer “+” om de DVR toe te voegen. Vul hier de naam in die u uw DVR-set wilt geven, selecteer nu in de tweede regel het QR- code teken en scan de QR-code in die nog in het beeld staat van de DVR-set (zie pagina 5).
- Seite 36 U krijgt dan het ID-nummer van uw DVR-set te zien, druk vervolgens op OK. Wanneer u het paswoord later veranderd dient u dit hier ook in te vullen. U krijgt dan onderstaand scherm te zien. Selecteer “OK” Selecteer hier het toestel waarna u wilt kijken. U krijgt dan dit beeld te zien, selecteer Door langer op de foto te drukken kunt u de de camera die u wilt bekijken.
- Seite 37 Vervolgens krijgt u een live beeld te zien. Wanneer u meerdere beelden te gelijk wilt bekijken kunt u de onderste instellingen naar rechts “swipen”. Selecteer nu de “gele knop”. U krijgt dan uw 4 camera beelden te zien.
- Seite 38 DEUTSCH Vielen Dank für den Kauf dieses Fenton gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt.
- Seite 39 351.186 AHD DVR KIT Start-Handbuch. Schließen Sie den DVR soll auf einem Monitor oder andere Videoquelle an. Schließen Sie die Maus an einen USB-Anschluss Dies kann mit dem VGA-Stecker oder mit einem DVI-Anschluss erfolgen Dann verbinden Sie die Kameras mit dem 18mtr-Kabel an den DVR.
- Seite 40 (I) das folgende "Feld" können Sie geben Sie die Uhrzeit und die Sprache ändern. Wählen Sie "Deutscher" und dann wählen Sie Ihre Sprache, in diesem Fall Niederländisch. Wählen Sie dann "-Prinzip". Wählen Sie dann "OK"...
- Seite 41 Dem Gerät jetzt Neustart. Dann drücken Sie "Next", um fortzufahren. Stellen Sie die Uhrzeit und das Datum korrekt, hier können Sie auch die Sommerzeit einstellen. Aktivieren Sie diese Wendung auf DTS auswählen, geben Sie das entsprechende Datum und Uhrzeit. Drücken Sie dann "Weiter", wenn Sie das Gerät mit einem Router benutzen mit einer UTPkabel verbunden ist, kann man eines dieser Bilder zu sehen.
- Seite 42 Drücken Sie nun die „Network“ Sie sehen nun das folgende Fenster. Im vorherigen Schritt wenn der Test erfolgreich war, können Sie hier Ihre IP-Adresse. Wenn der Test nicht gut war, ist es am besten den DHCP eine IP-Adresse Ihres Routers zu überprüfen. Um dies zu tun, könnte das Gerät müssen neu gestartet werden, drücken Sie "OK"...
- Seite 43 Mit einem QR-Scanner auf Ihrem Smartphone können Sie eines der oben genannten QR-Codes scannen, abhängig von Ihrem Betriebssystem auswählen. (Jetzt können Sie die Xmeye-app installieren) Mit dem Bildschirm sehen Sie anschließend können Sie die app, mehr dazu später. Stellen Sie auf einem Android-Gerät. QR-Programm starten und die Android-app QR-Code scannen und laden Sie die app herunter und installieren oder rufen Sie die Play-Store, und installieren Sie die app "Xmeye"...
- Seite 44 "Installieren" "Offen" Es gibt 2 Möglichkeiten zum Festlegen des DVR im privaten Wi-Fi-Netzwerk oder mit P2P anzeigen. Wenn Sie über die P2P-Funktion anzeigen möchten, müssen Sie sich zunächst registrieren. Wählen Sie Registrierung Benutzer.
- Seite 45 Füllen Sie dann einen Benutzernamen, den, dem Sie entwickelt Geben Sie ein Kennwort und geben Sie das Kennwort zur Bestätigung Auch eine e-Mail-Adresse eingeben und OK drücken. Geben Sie Ihren Benutzernamen und Ihr Passwort ein. Von hier aus funktioniert die Einstellung gleich wie bei der lokalen Anmeldung. Wählen Sie lokale Anmeldung das eigene Netzwerk zu nutzen.
- Seite 46 Es kann sein, dass ein Update verfügbar, wählen Sie "OK". Sie müssen möglicherweise die app neu starten. Bei der Installation von oben nicht angezeigt oder ist Kreide, die Sie angezeigt werden. Wie erwähnt, können Sie jetzt auf das "+", fügen Sie die DVR-Liste.
- Seite 47 Geben Sie den Namen, den Sie wollen Ihre DVR-Set, wählen Sie nun die zweite Zeile der QRcode- Schild, und Scan des QR Codes in diejenigen, die noch auf dem Bild ist das DVR-Set (siehe Seite 5). Sie werden dann die ID-Nummer Ihres DVR-Sets, dann drücken Sie "OK". Wenn Sie das Kennwort später geändert zu verwenden müssen Sie hier auch ausfüllen.
- Seite 48 Wählen Sie das Bild was Sie sehen wollen. Hier sehen Sie das live-Bild. Sie können auch durch die unteren Banner auf der linken Seite auf "Swipe" 4 Bilder gleichzeitig.
- Seite 49 Wählen Sie die gelbe "Button".
- Seite 50 Stellen Sie auf einem IOS-Gerät. QR-Programm starten und die IOS-app QR-Code scannen und laden Sie die app herunter und installieren es. oder besuchen Sie den AppStore, und installieren Sie die app "XMEye" (Youlong Hu). Installieren Sie diese app zu, und wählen Sie öffnen. Wählen Sie "OK"...
- Seite 51 Wenn Sie über die P2P-Funktion anzeigen möchten, müssen Sie sich zunächst registrieren. Wählen Sie "Registrieren". Jetzt sehen Sie diesen Bildschirm. Bitte geben Sie einen Namen, den Sie verwenden möchten, ein Passwort und Ihre e-Mail-Adresse. Wählen Sie dann "OK" Wenn alles gut gegangen, Sie den folgenden Bildschirm erhalten zu sehen und wird die Registrierung erfolgreich.
- Seite 52 Von hier aus funktioniert die Einstellung gleich wie bei der lokalen Anmeldung. Wählen Sie lokale Anmeldung das eigene Netzwerk zu nutzen. (Achtung!) Telefon muss sich im selben Netzwerk mit Wifi) Oder bei Verwendung von P2P (3 g/4 g oder ein anderes Netzwerk) sehen wollen wählen Sie "Cloud-Login".
- Seite 53 Geben Sie den Namen, den Sie wollen Ihre DVR-Set, wählen Sie nun die zweite Zeile der QRcode-Schild, und Scan des QR Codes in diejenigen, die noch auf dem Bild ist das DVR-Set (siehe Seite 5). Sie werden dann die ID-Nummer Ihres DVR-Sets, dann drücken Sie "OK". Wenn Sie das Kennwort später geändert zu verwenden müssen Sie hier auch ausfüllen.
- Seite 54 Wenn Sie mehrere Bilder, um die unteren Einstellungen auf der rechten Seite gleich anzeigen möchten können Sie "Wischen". Wählen Sie nun den Button"gelben". Sie erhalten dann Ihre 4 Kamerabilder.
-
Seite 55: Declaration Of Conformity
Declaration of Conformity Manufacturer: TRONIOS BV Bedrijvenpark Twente 415 7602 KM – ALMELO +31(0)546589299 +31(0)546589298 The Netherlands Product number: 351.186 Product Description: HD CCTV System Trade Name: FENTON Regulatory Requirement: EN 60065:2002+A11:2008+A12:2011+A1:2006+A2:2010 EN55013:2013 EN61000-3-2:2006+A2:2009 EN61000-3-2:2014 EN61000-3-3:2013 EN55020:2007+A11:2011 EN55022:2010+AC:2011 EN55024:2010 EN61000-4-2:2009, EN61000-4-3:2006+A1:2008+A2:2010... - Seite 56 Specifications and design are to change without prior notice.. www.tronios.com Copyright © 2017 by TRONIOS the Netherlands...
