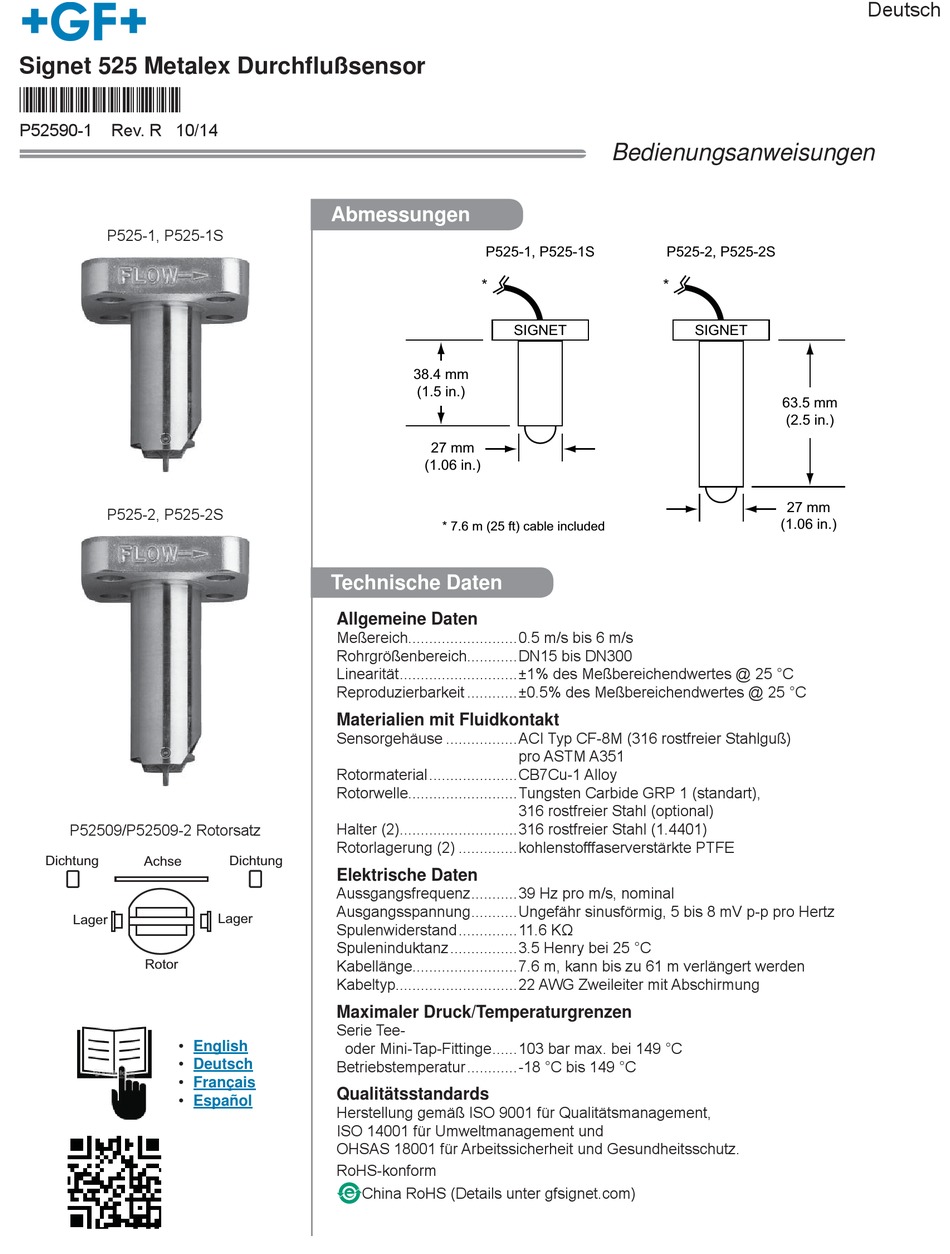

+GF+ Signet 525 Metalex Bedienungsanweisungen

Signet 525 Metalex Durchfl ußsensor
*P52590-1*
P52590-1 Rev. R 10/14
P525-1, P525-1S
P525-2, P525-2S
P52509/P52509-2 Rotorsatz
Dichtung
Achse
Lager
Rotor
•
English
•
Deutsch
•
Français
•
Español
Abmessungen
Technische Daten
Allgemeine Daten
Meßereich..........................0.5 m/s bis 6 m/s
Rohrgrößenbereich............DN15 bis DN300
Linearität ............................ ±1% des Meßbereichendwertes @ 25 °C
Reproduzierbarkeit ............ ±0.5% des Meßbereichendwertes @ 25 °C
Materialien mit Fluidkontakt
Sensorgehäuse ................. ACI Typ CF-8M (316 rostfreier Stahlguß)
Rotormaterial .....................CB7Cu-1 Alloy
Rotorwelle.......................... Tungsten Carbide GRP 1 (standart),
Halter (2)............................316 rostfreier Stahl (1.4401)
Rotorlagerung (2) ..............kohlenstofffaserverstärkte PTFE
Dichtung
Elektrische Daten
Aussgangsfrequenz ........... 39 Hz pro m/s, nominal
Ausgangsspannung ........... Ungefähr sinusförmig, 5 bis 8 mV p-p pro Hertz
Lager
Spulenwiderstand ..............11.6 KΩ
Spuleninduktanz ................3.5 Henry bei 25 °C
Kabellänge......................... 7.6 m, kann bis zu 61 m verlängert werden
Kabeltyp............................. 22 AWG Zweileiter mit Abschirmung
Maximaler Druck/Temperaturgrenzen
Serie Tee-
oder Mini-Tap-Fittinge ...... 103 bar max. bei 149 °C
Betriebstemperatur ............-18 °C bis 149 °C
Qualitätsstandards
Herstellung gemäß ISO 9001 für Qualitätsmanagement,
ISO 14001 für Umweltmanagement und
OHSAS 18001 für Arbeitssicherheit und Gesundheitsschutz.
RoHS-konform
China RoHS (Details unter gfsignet.com)
P525-1, P525-1S
*
SIGNET
38.4 mm
(1.5 in.)
27 mm
(1.06 in.)
* 7.6 m (25 ft) cable included
pro ASTM A351
316 rostfreier Stahl (optional)
Bedienungsanweisungen
P525-2, P525-2S
*
SIGNET
63.5 mm
(2.5 in.)
27 mm
(1.06 in.)
Deutsch
