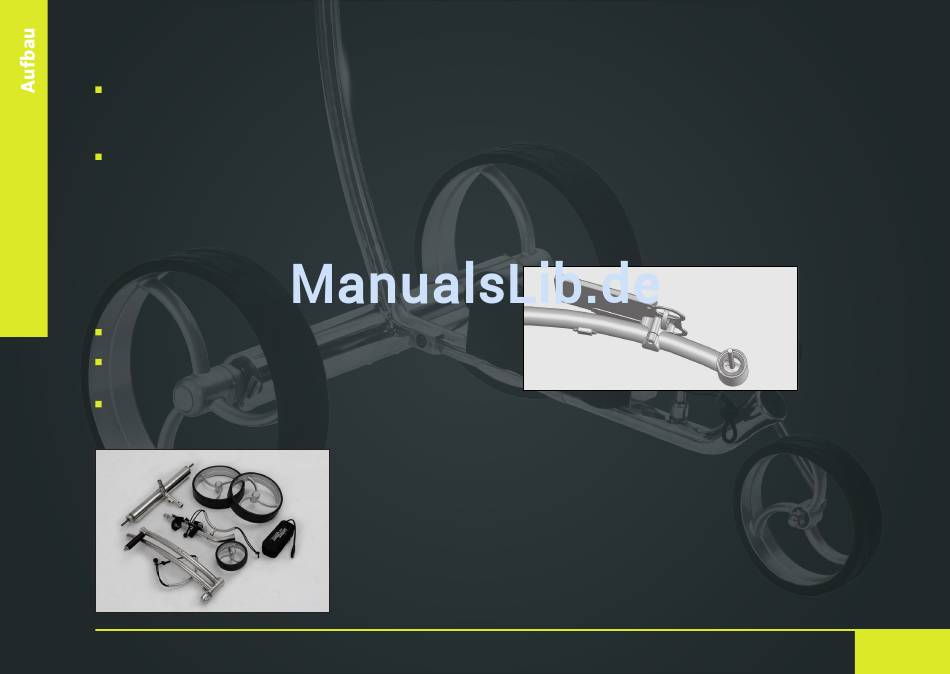

Montage der Räder, Griffstange und Batterie
1. Nehmen Sie die Achse in die Hand und verbinden diese mit dem Vorder-
teil. Schieben Sie das Vorderteil bis zu dem Pin in die Öffnung der Querachse.
Drücken Sie den Edelstahlpin in den Rahmen und schieben Sie das Vorder-
teil vollständig in die Querachse. Drehen Sie die beiden Teile so zusammen,
dass der Pin in die Bohrung einrasten kann.
2. Nehmen Sie die Hinterräder und montieren Sie diese wie folgt beschrieben
auf der Querachse.
Achtung: Achten Sie auf die Laufrichtung der Hinterräder. Das Profil muss mit
dem Vorderradprofil in die gleiche Laufrichtung zeigen.
- Drücken Sie den Stift an der Felge.
- Schieben Sie die Räder auf die erste Nut auf der Achse. Dies ist die
Freilaufposition, im Falle des manuellen Schiebens.
- Schieben Sie das Rad bis zur Endposition auf die Achse und rasten
Sie ein. Dies ist die Position für den Antrieb.
Wichtig: Wenn das Rad sich nicht in der Antriebsposition befindet, gibt es
keinen Vortrieb des Gerätes.
3. Verbinden Sie nun die senkrechte Stange mit der Querachse. Gehen Sie
wieder genauso vor, wie bei Punkt 1.
4. Mit dem seitlichen Drehknauf können Sie die Griffhöhe einstellen und den
oberen Baghalter individuell auf Ihre Baggröße "einstellen". Drehen Sie an-
schließend die seitliche Fixierschraube fest.
5. Befestigen Sie die Batterie auf dem Vorderrahmen mit den beiden Klett-
bändern und schließen die Batterie an den Batterieanschluss des Golftrolleys
an. Die LED am Bedienfeld blinkt blau.
8

Montage des Scorekartenhalters

Variante 1: Entfernen Sie die Schutzfolie vom Scorekartenhalter. Für die
Montage ist ein Innensechskantschlüssel mit im Lieferumfang erhalten.
Die Schrauben sind bereits vormontiert. Legen Sie den Scorekartenhalter
so auf die Oberstange, dass die beiden Schrauben formschlüssig mit den
beiden Gewindebuchsen des Trolleyrahmens Kontakt haben. Schrauben Sie
nun abwechselnd die beiden Schrauben in die Gewindebuchsen ein. Achten Sie
darauf, dass der Scorekartenhalter gerade ist und dass Sie die Schrauben fest
anziehen aber nicht überdrehen. Legen Sie den Schlüssel an einem Ort ab, wo
Sie den Schlüssel wiederfinden. Eine Demontage kann nötig sein, wenn Sie
das Gerät zu Reparatur- oder Wartungs zwecken zu uns schicken möchten.
Variante 2: Hier müssen Sie zuerst den Grundhalter (2 Halbschalen) auf die
Stange montieren und dann den Scorekartenhalter wie bei Variante 1 be-
schrieben, auf den Halter montieren.
