Steckplatz für Micro SD-Speicher auf der Platine
Kartenslot für Micro SD-Karte: J15-Buchse
•
Anschluss an RJ-45
Schließen Sie ein Standard-RJ-45-Kabel an den Netzwerkanschluss der Netzwerkkamera an. Für
den Anschluss an einen PC wird in der Regel ein Crosskabel verwendet. Der Anschluss an ein Hub
erfolgt über ein Direktkabel.
Die Kamera kann auch über ein PoE-fähigen (Power over Ethernet) Router mit Strom versorgt werden.
•
Anschließen der Alarme
AI (Alarm In):
Externe Geräte können verwendet werden, um der Netzwerkkamera zu signalisieren, dass sie auf
Ereignisse reagieren soll. Mechanische oder elektrische Schalter können an die Anschlüsse AI
(Alarm In) und G (Masse) angeschlossen werden.
G (Masse):
Schließen Sie die Masseseite des Alarmeingangs und/oder Alarmausgangs an den Anschluss G
(Masse) an.
AO (Alarm Out):
Die Netzwerkkamera kann externe Geräte, wie Summer oder Lichtsignale aktivieren. Schließen
Sie das Gerät an die Anschlüsse AO (Alarm Out) und G (Masse) an.
•
Stromanschluss
Schließen Sie die Netzwerkkamera an
den Pluspol (+) an die Position '+' und den Minuspol (-) an die Position '-' an.
Verwechseln Sie beim Anschluss des Stromkabels auf keinen Fall die Polarität.
Die Kamera kann auch über ein PoE-fähigen (Power over Ethernet) Router mit Strom versorgt
werden.
Die Heizung muss von einer Stromquelle mit 24 V AC gespeist werden.
Wenn Sie PoE nutzen, kann die Heizung nicht betrieben werden.
Angaben zur Stromversorgung finden Sie im Anhang, Produktspezifikation.
Wenn sowohl PoE als auch 12 V DC zum Einsatz kommen, wird die Kamera über PoE mit
Strom versorgt.
•

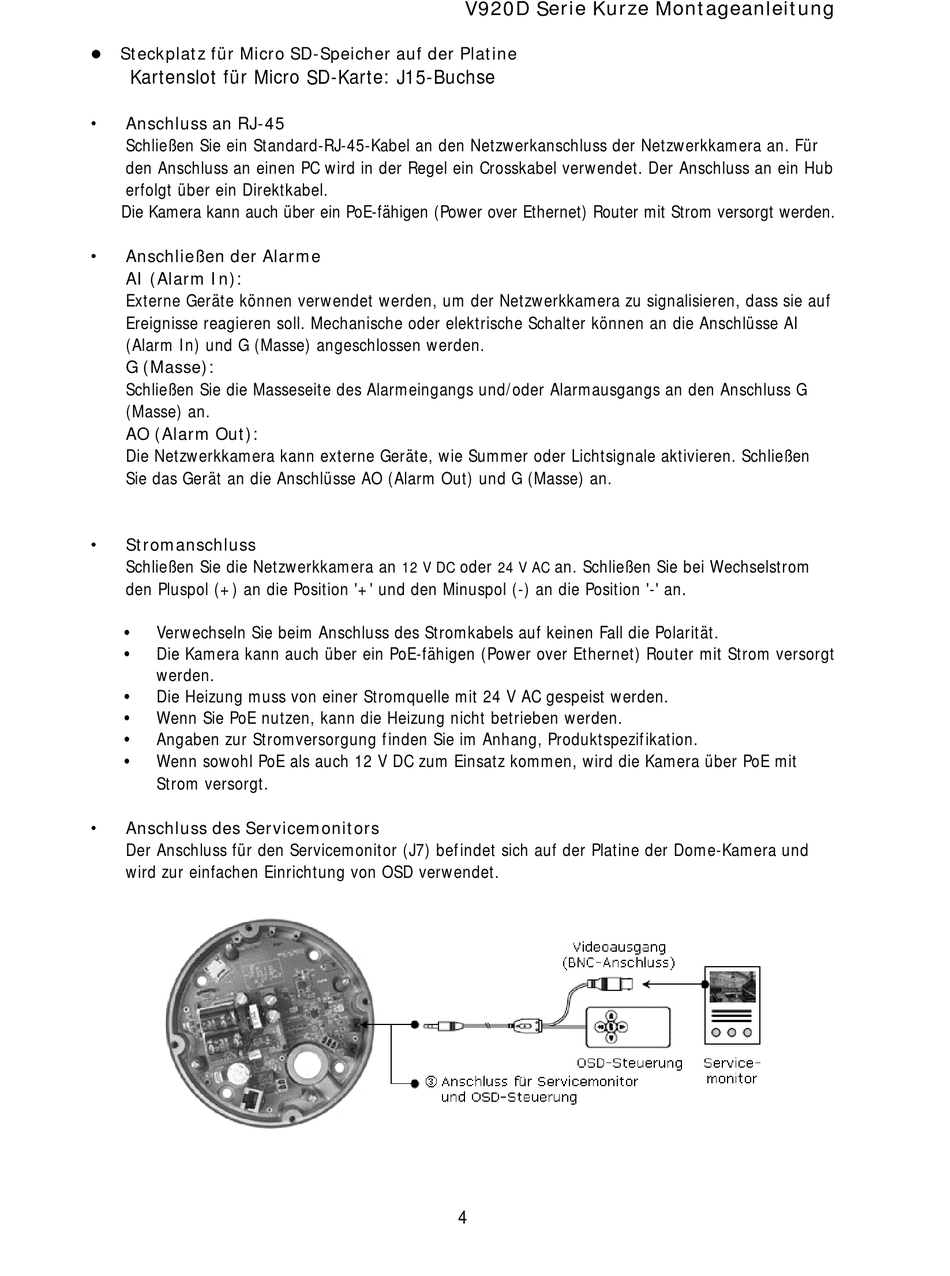

Anschluss des Servicemonitors
Der Anschluss für den Servicemonitor (J7) befindet sich auf der Platine der Dome-Kamera und
wird zur einfachen Einrichtung von OSD verwendet.
V920D Serie Kurze Montageanleitung
oder
an. Schließen Sie bei Wechselstrom
12 V DC
24 V AC
4
