Inhaltszusammenfassung für Klein eco one

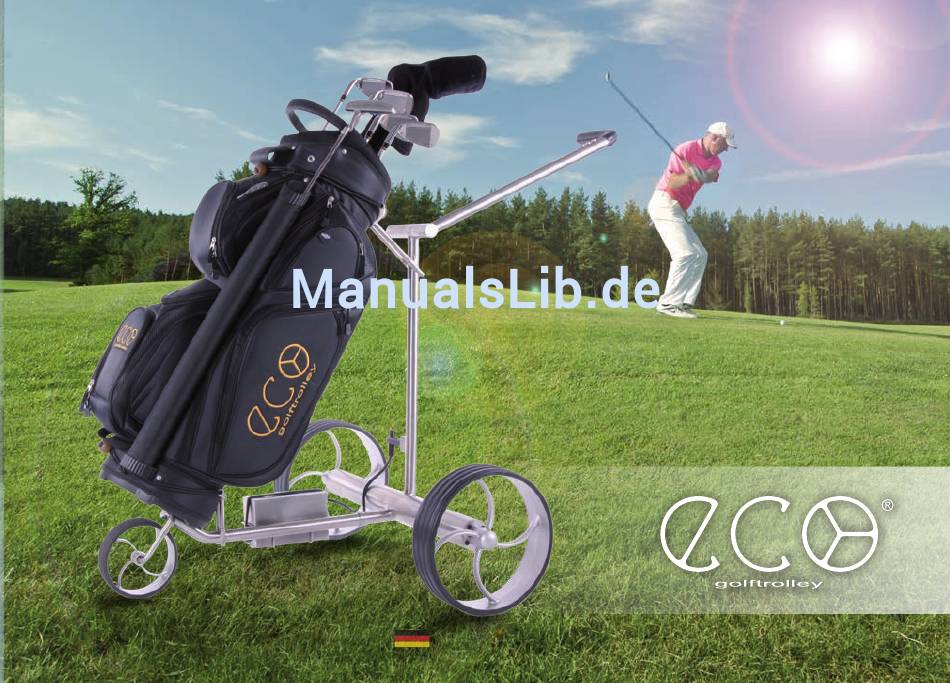

- Seite 1 | eco one BEDIENUNGSANLEITUNG...
- Seite 2 2 | 3 Vielen Dank, dass Sie sich für einen eco Golftrolley entschieden haben. eco golf trolley steht für Eleganz und Qualität. Unsere Trolleys zeichnen sich durch intuitive Handhabung und eine dezente Optik aus. Mit einem eco Golftrolley können Sie sich voll und ganz auf das Wichtigste konzentrieren: Ihr Spiel.
- Seite 3 4 | 5 Golftrolley und Ladegerät sind im Lieferzustand sofort einsetzbar, Sie müssen nur den Akku vor dem ersten Einsatz laden. -> Siehe Anleitung Ladevorgang Um Ihnen das Lesen der Bedienungsanleitung zu erleichtern, haben wir die Kapitel wie folgt farblich gekennzeichnet: Seite 10 bis 21 Aufbau des Golftrolleys Bedienung des Golftrolleys...

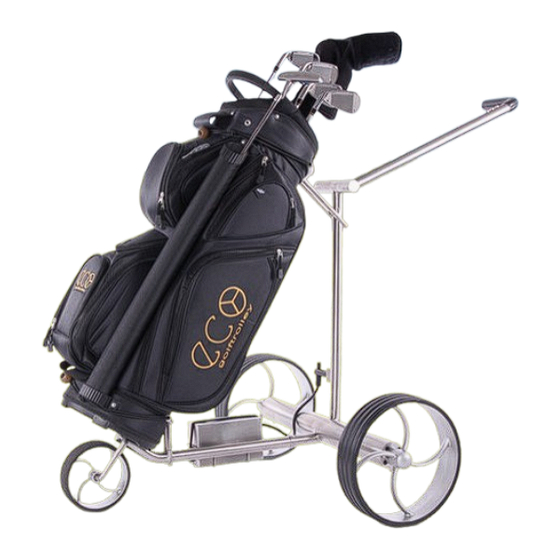

- Seite 4 6 | 7 F höhenverstellbarer Griff I Steuerung E obere Golfbag Halterung H Anschluss für Lithium-Polymer Akku A Rahmen G Lithium-Polymer B Achse Hochleistungsakku E untere Golfbag Halterung C Front D Leichtlaufrad mit LIEFERUMFANG: Schnellverschluss 3 Magnesium Leichtlaufräder, obere- und untere Golfbag Halterung, Lithium-Polymer Hochleistungsakku mit LED Ladestandsanzeige, 24V Ladegerät, Rahmen mit höhenverstellbarem...
- Seite 5 8 | 9 F höhenverstellbarer Griff I Steuerung E obere Golfbag Halterung H Anschluss für Lithium-Polymer Akku A Rahmen G Lithium-Polymer B Achse Hochleistungsakku E untere Golfbag Halterung C Front D Leichtlaufrad mit LIEFERUMFANG: Schnellverschluss 3 Magnesium Leichtlaufräder, obere- und untere Golfbag Halterung, Lithium-Polymer Hochleistungsakku, 24V Ladegerät, Rahmen mit höhenverstellbarem Griff, Front,...
-
Seite 6: Montage Der Front
10 | 11 Aufbau des Golftrolleys MONTAGE DER FRONT Um die Front-C an der Achse-B anzubringen, führen Sie diese in die Öffnung des Quick- Release Systems ein. Halten Sie dabei die Arretierung gedrückt. -
Seite 7: Montage Der Räder
12 | 13 Aufbau des Golftrolleys Zum Montieren der Magnesium Leichtlaufräder-D schieben Sie diese auf die Achse-B. Halten Sie hier- MONTAGE DER RÄDER zu den Schnellverschluss an der Innenseite der Räder gedrückt. Achten Sie darauf, dass die Mitnehmer der Radnabe vollständig in den Motor eingeführt sind und der Schnell- verschluss an der inneren Nut der Achse einrastet. -
Seite 8: Einstellen Der Griffhöhe
14 | 15 Aufbau des Golftrolleys EINSTELLEN DER GRIFFHÖHE Sie können den Trolley an Ihre Körpergröße anpassen, indem Sie den höhenverstellbaren Griff-F mit der Feststellschraube in der gewünschten Position fixieren. -
Seite 9: Montage Der Baghalterungen
16 | 17 Aufbau des Golftrolleys MONTAGE DER BAGHALTERUNGEN Befestigen Sie die untere Golfbag Halterung-E, indem Sie diese in die Führungen an der Front-C einsetzen. Achten Sie darauf, dass die Golfbag-Halterung dabei nach vorne gerichtet ist. Die obere Golfbag-Halterung-E setzen Sie in die Führungen am Rahmen-A ein. -
Seite 10: Einsetzen Und Einschalten Des Akkus
18 | 19 Aufbau des Golftrolleys EINSETZEN UND EINSCHALTEN DES AKKUS | eco one plus Setzen Sie den Lithium-Polymer Akku, mit dem Stromkabel zur Achse gerichtet, in den Batteriekorb ein und fixieren Sie den Akku mit dem Gummi. Schließen Sie das Stromkabel an der dafür vorgesehenen Buchse am Rahmen-A an. - Seite 11 20 | 21 Aufbau des Golftrolleys EINSETZEN UND EINSCHALTEN DES AKKUS | eco one Setzen Sie den Lithium-Polymer Akku, mit dem Stromkabel zur Achse gerichtet in, den Batteriekorb ein und fixieren Sie den Akku mit dem Gummi. Schließen Sie das Stromkabel an der dafür vorgesehenen Buchse am Rahmen-A an.
- Seite 12 Halten Sie die Taste-B ca. 3 Sekunden gedrückt Trolley schaltet sich aus (diese Option ist nur für eco one plus möglich). Ziehen Sie die Laufräder ca. 1 cm von der Achse Schnellverschluss rastet an der äußeren Nut der Achse ein...
- Seite 13 Bedienung des Golftrolleys AKTION REAKTION Einschalten FUNKTIONSTASTEN | eco one Halten Sie die Taste-B des Bedienelementes (ca. 3 Sekunden) gedrückt blaue Status LED leuchtet Lassen Sie jetzt die Taste-B los Status LED blinkt Warten Sie, bis die Status LED dauerhaft leuchtet (ca. 3 Sekunden)
- Seite 14 Golftrolleys sorgfältig durch und machen Sie sich mit der Funktionsweise D - links E - rechts der Fernbedienung und deren Reaktion vertraut. Die Reaktionszeit des eco one plus Golftrolleys ist von äußeren Einflüs- ■ B - stop sen abhängig: z.B. Funkstörungen durch andere elektrische Geräte, Hindernisse, Wetter, etc.
-
Seite 15: Bedienung Des Trolleys Via Fernbedienung
Golftrolley hergestellt werden (Kopplung). Geschwindigkeitsregelung / Memory Funktion Drücken Sie die Taste-A, bis Ihr Trolley die gewünschte Schalten Sie die Fernbedienung für Ihren eco one plus Golftrolley ein (Rückseite on N / off F). ■ Geschwindigkeit erhöht sich Geschwindigkeit erreicht hat (8 Geschwindigkeitsstufen) Halten Sie die Taste-A der Fernbedienung während des gesamten Kopplungsvorganges gedrückt. - Seite 16 Ladestand (nur in Verbindung mit eco one plus) ■ - Um den aktuellen Ladestand Ihres eco one plus Akkus abzufragen, drücken Sie die Taste „i“ an der Akkubox. - Daraufhin zeigen die drei grünen Leuchtdioden den Ladestand an. Hinweis: Die Kapazitätsanzeige erlischt nach wenigen Sekunden wieder von alleine.
-
Seite 17: Lithium-Polymer-Akku / Batterieverordnung
32 | 33 Bauteile und Wartung des Golftrolleys LITHIUM-POLYMER-AKKU / BATTERIEVERORDNUNG WICHTIGE HINWEISE ZUM UMGANG MIT DEM LITHIUM-POLYMER AKKU BATTERIEVERORDNUNG Laden Sie die Batterie bitte nicht in der Nähe einer Heizung oder unter direkter Sonneneinstrahlung bzw. Im Lieferumfang befinden sich Batterien oder Akkus. Als Händler sind wir verpflichtet, einem Ort, der durch Sonneneinstrahlung aufgeheizt wird. -
Seite 18: Pflegehinweise Und Wartung
Nutzung auf Schäden und laden Sie ggf. • Ggf. richten Sie den Trolley über die Adjust-Funktion neu aus den Akku auf. (Diese Funktion ist nur in Verbindung mit eco one plus + Fernbedienung möglich) ■ Verwenden Sie zum Säubern des Trolleys ein... -
Seite 19: Technische Daten
10m, 20m, 30m (nur eco one plus) Spritzwassergeschützt - darf jedoch nicht durchnässen ■ ■ Spritzwassergeschützt - darf jedoch nicht durchnässen ■ Akkubox aus Edelstahl mit LED Ladestandsanzeige ■ Bergabfahrbremse - hält die eingestellte Geschwindigkeit des Trolleys bei Bergabfahrten (nur eco one plus) ■... - Seite 20 38 | 39 Innerhalb der Garantiezeit von 24 Monaten umfasst die Gewährleistung alle Komponenten und deckt fertigungsbedingte Mängel ab. Ausgenommen ist jedoch der Akku (12 Monate). Des Weiteren erlöschen die Garantieansprüche bei unsachgemäßer Benutzung oder Veränderungen jeglicher Art. eco Golftrolley bietet Ihnen den kompletten Service rund um Reparatur und Inspektion.
