Kurzanleitung für Benutzer
ETAMATIC OEM
ETAMATIC S OEM
Sensoren und Systeme für die Feuerungstechnik
www.lamtec.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lamtec ETAMATIC OEM

  • Seite 1 Kurzanleitung für Benutzer ETAMATIC OEM ETAMATIC S OEM Sensoren und Systeme für die Feuerungstechnik www.lamtec.de...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..............3 Sicherheitshinweise .
  • Seite 4: Sicherheit

    Sicherheit Sicherheit Sicherheitshinweise In diesem Dokument sind die nachfolgenden Symbole als wichtige Sicherheitshinweise für den Benutzer verwendet. Sie befinden sich innerhalb der Kapitel jeweils dort, wo die Informa- tion benötigt wird. Die Sicherheitshinweise, insbesondere die Warnhinweise, sind unbedingt zu beachten und zu befolgen. GEFAHR! bezeichnet eine unmittelbar drohende Gefahr.
  • Seite 5: Kurzbeschreibung

    Kurzbeschreibung Kurzbeschreibung ETAMATIC OEM/ETAMATIC S OEM ist ein Steuerungsgerät für Verbrennungsanlagen. Die ETAMATIC OEM verstellt, abhängig von einer Führungsgröße, bis zu 4 Stellglieder nach frei programmierbaren Kurven. Die ETAMATIC OEM hat 4 Drei-Punkt-Schritt-Stellausgänge. Die ETAMATIC S OEM hat 3 Drei-Punkt-Schritt-Stellausgänge und einen 0/4-20 mA-Aus- gang.
  • Seite 6: Ablaufbeschreibung

    Bei den Stellgliedern wird die Durchlüftung genutzt, um die Bereichsgrenzen einzulesen bzw. zu überprüfen. Das Brennstoffstellglied läuft nach Erreichen seiner oberen Bereichsgrenze zurück in Zündstellung. Alle anderen Kanäle verharren in Stellung AUF. Die ETAMATIC OEM fragt nun den Luftdruckwächter ab. Ist dieses Signal o.k., läuft die parametrierte Durchlüftzeit ab.
  • Seite 7: Kundeninterface

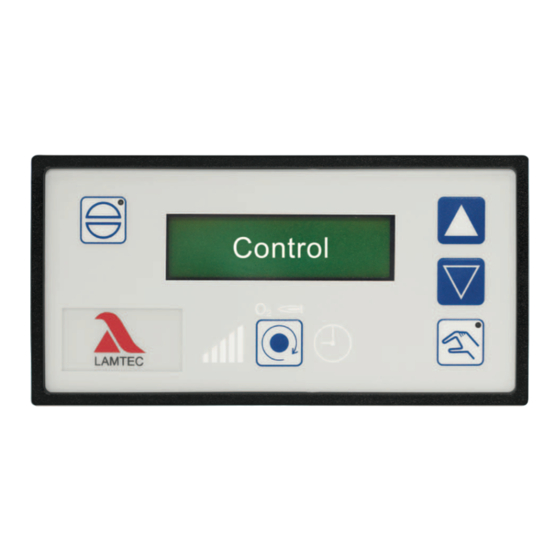

    Kundeninterface Kundeninterface Bedeutung der Tasten:  RESET  Last/Störhistorie auf  Last/Störhistorie ab  Handbetrieb EIN/AUS Fig. 4-1 Kundeninterface  Umschaltung der Anzeige – Verbund – – Flammenintensität – Betriebsstunden Anzeige- und Bedienelemente Fig. 4-2 Anzeige bei externem Leistungs- Fig. 4-3 Anzeige im Automatikbetrieb Fig.
  • Seite 8: Tastenfunktionen

    RESET -Taste drücken, um in den Grundzustand zu wechseln. Im Grundzustand (z.B. nach dem Einschalten) zeigt das Display in der oberen Zeile den Zu- stand der ETAMATIC OEM an (Brenner AUS, REGELBETRIEB, usw.). Dabei werden auch die Statusmeldungen korrekt angezeigt („Stellglieder laufen auf“, usw.).
  • Seite 9: Anzeigeebene 2

    4.3.4 Hand Funktion der Handtaste Im Modus HAND kann die Lastvorgabe der ETAMATIC OEM manuell verändert werden. Taste HAND drücken  LED in der Handtaste leuchtet. Mit den Pfeiltasten kann jetzt der Lastwert verstellt werden. Taste HAND zum Beenden drücken 4.3.5...
  • Seite 10: Störung

    Uhrzeit) zum Zeitpunkt der Störung ablesen. Alle Anzeigewerte sind eingefroren. Störungshistorie abrufen Die ETAMATIC OEM speichert die letzten 10 Störungen zusammen mit dem zugehörigen Be- triebsstundenzählerstand. Im Grundzustand des Interface (nicht Modus HAND), sofern keine Fehlermeldung der ETA- MATIC OEM vorliegt, schaltet die obere Anzeigezeile um: Sie können nun die Störhistorie durch Betätigen der Pfeiltaste durchblättern.
  • Seite 11: Co/O 2 -Regelung

    CO/O -Regelung CO/O -Regelung Anzeige Kunden Interface Fig. 6-1 Anzeige bei O -Regelung I - O -Istwert II - O -Sollwert III - Betriebszustand Kantenposition; hier steht: "-"  Luft wird reduziert "+"  Luft wird angehoben Die CO-Anzeige ersetzt die O -Anzeige, sobald die CO-Regelung aktiv ist.
  • Seite 12 CO/O -Regelung I - O -Istwert II - CO -Wert Kantenposition; hier steht: "-"  Luft wird reduziert "+"  Luft wird angehoben 11  es erfolgten bereits 11 Optimierungs- schritte großes "C"  Optimierung bei steigender Last kleines "c"  Optimierung bei fallender Last Istwert 0,7% ...
  • Seite 13: Was Passiert Bei Störungen Der O 2 -Regelung

    Brenneranlauf eine 100%ige Überprüfung der O -Messung durchge- führt wird. Eine manuelle Rücksetzung einer O -Störung ist jederzeit möglich: RESET-Taste drücken ETAMATIC OEM in Modus O -Regelung? Wenn nicht, wechseln Sie mit der Umschalttaste in den benötigten Modus. Störungshistorie O -Regelung abrufen Mit den Tasten "AUF"...
  • Seite 14 CO/O -Regelung TasteUmschalten drücken...
  • Seite 15: Interner Leistungsregler

    Die Brennerleistung mit den Pfeiltasten variieren. Durch nochmaliges Drücken Laststeuerung aufheben. Sie können die ETAMATIC OEM auch über Klemmen auf HANDSTEUERUNG schalten. Durch Kurzschließen des PT 100 Signals (z.B. Brücke an Klemme 19 und 20) wird der Last- regler abgeschaltet. Der Verbund folgt direkt der Vorgabe des Signals an Eingang Lastvorga- be (Klemmen 3 bis 6).
  • Seite 16: Betriebsstundenzähler Abrufen

    Die Summe der Betriebsstunden Kurvensatz 1 und Kurvensatz 2 ergeben nicht zwangsläufig den Wert an Betriebsstunden, die insgesamt angezeigt werden. Der Gesamtzähler bezieht sich auf die Betriebsstunden der ETAMATIC OEM. Er läuft los, so- bald am Gerät Spannung anliegt (dieser Zähler liefert auch die Basis für die Störhistorie).
  • Seite 17: Abrufen Der Checksummen

    Umschalttaste am Kundeninterface 5 s gedrückt halten.  Nacheinander werden angezeigt: CRC 16 der Ebene 0, 1 und 2 vom Inbetriebnehmer änderbar  nur von LAMTEC änderbar CRC 16 der Ebene 4 1. Sicherheitszeit Öl in s 2. Sicherheitszeit Öl in s 1.
  • Seite 18: Anhang

    Anhang Anhang Bedeutung der Modi Fig. 8-1 Statusanzeige am Kundeninterface Kurztext Beschreibung BEREIT (Signal Klemme 58 liegt an) ZÜ ZÜNDSTELLUNG bzw. ZÜNDEN EINSTELLEN/ZÜNDSTELLUNG GRUNDLAST EINSTELLEN/GRUNDLAST NACHLÜFTEN BRENNER AUS (kein Signal liegt an) EINSTELLEN SPEICHER LÖSCHEN EINSTELLEN/VORLÜFTEN EINSTELLEN/STEUERN STÖRUNG VORLÜFTEN HA bzw. HANDBETRIEB (Brennerleistung kann von Hand verändert werden) Hand Keine...
  • Seite 19: Sicherungen

    SYSTEM BUS Kommunikationsschnittstelle Fig. 8-2 Rückansicht ETAMATIC OEM HINWEIS PC-Anschluss nur über LAMTEC Schnittstellen Adapter möglich! HINWEIS Bei Austausch der Sicherungen F3, F4, F5 sind folgende Spezifikationen einzuhalten: - 2A träge - Hohes Abschaltvermögen nach IEC 60127-2, Sheet 5: 1500A @ 250VAC - Schmelzintegral I²t <...
  • Seite 20: Eg-Konformitätserklärung

    Anhang EG-Konformitätserklärung...
  • Seite 21 Anhang...
  • Seite 22 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. LAMTEC Meß- und Regeltechnik für Feuerungen GmbH & Co. KG Wiesenstraße 6 D-69190 Walldorf Telefon: +49 (0) 6227 6052-0 info@lamtec.de Telefax: +49 (0) 6227 6052-57 www.lamtec.de Printed in Germany | Copyright  2016...
