KNX
825 437 03
Stand: Apr-09
Bedienungsanleitung
Heizungsaktor 6fach
1. Systeminformation
Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht
den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-
Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte
Informationen, welche Software geladen werden kann und welcher
Funktionsumfang sich damit ergibt sowie die Software selbst, sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software.
Die Produktdatenbank und die technischen Beschreibungen finden Sie
stets aktuell im Internet unter www.jung.de.
2. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Die Ausgänge 1 bis 6 sind im ausgeschalteten Zustand nicht
galvanisch vom Netz getrennt. Daher zur Vermeidung eines
elektrischen Schlages vor Arbeiten am Gerät freischalten
(Sicherungsautomat abschalten).
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.

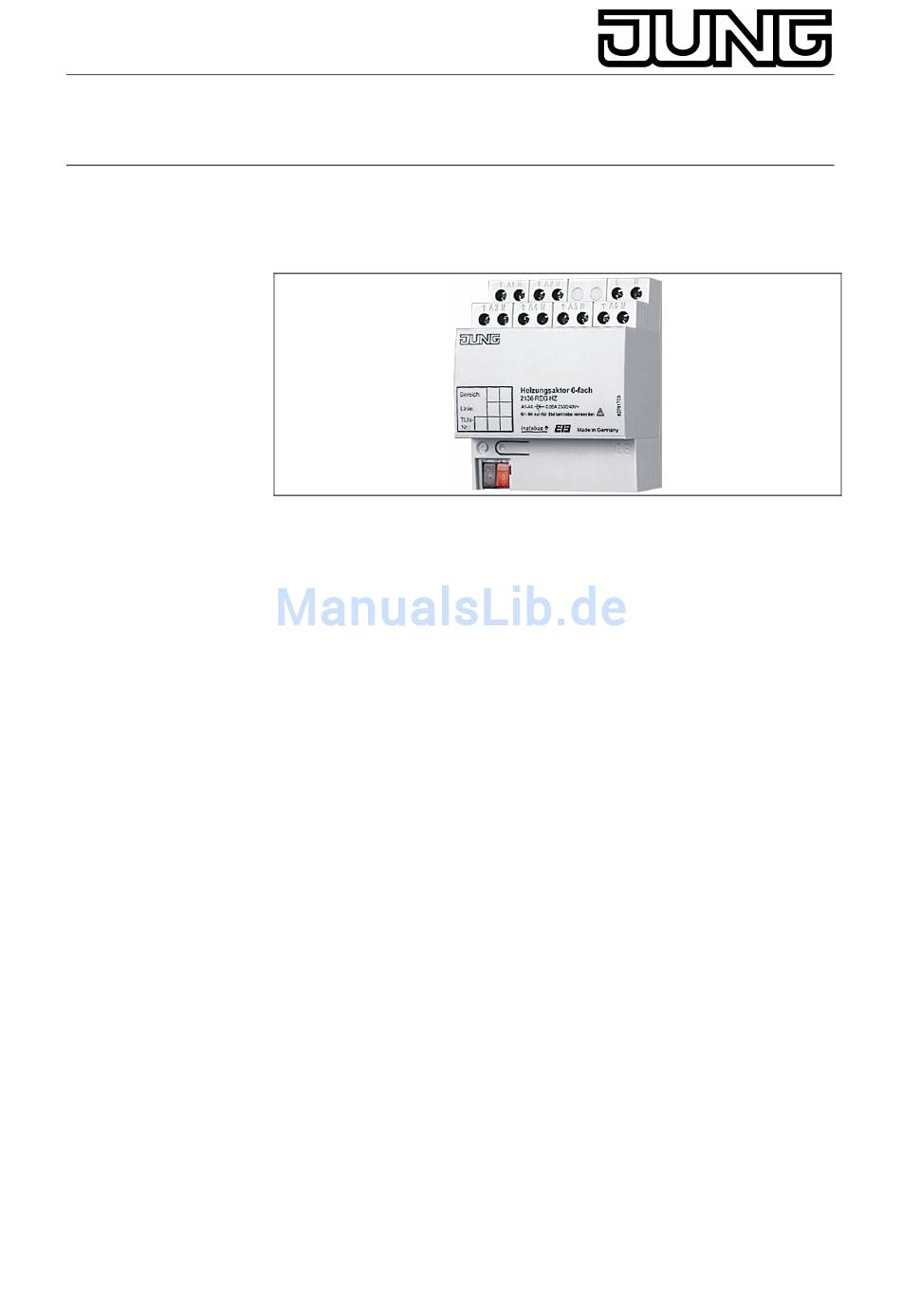

Heizungsaktor 6fach
Art. Nr.: 2136 REG HZ
loading

Verwandte Anleitungen für Jung 2136 REG HZ

Inhaltszusammenfassung für Jung 2136 REG HZ

  • Seite 1 Heizungsaktor 6fach Art. Nr.: 2136 REG HZ Bedienungsanleitung Heizungsaktor 6fach 1. Systeminformation Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus- Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software selbst, sind der Produktdatenbank des Herstellers zu entnehmen.
  • Seite 2 Heizungsaktor 6fach Art. Nr.: 2136 REG HZ 3. Funktion Der Heizungsaktor dient zur Ansteuerung von elektrothermischen Stellantrieben für Heizungen oder Kühldecken. Er verfügt über 6 elektronische Ausgänge, die in Abhängigkeit von EIB- Telegrammen elektrothermische Stellantriebe geräuschlos ansteuern können. Dabei können bis zu 4 elektrothermische Stellantriebe (z.B. Fabrikate Heimeier, Sauter, Möhlenhof) pro Ausgang angeschlossen werden.
  • Seite 3 Heizungsaktor 6fach Art. Nr.: 2136 REG HZ • Ein Durchschalten des N-Leiters von den Ausgangs-N-Klemmen zu weiteren Geräten ist nicht erlaubt. Sonst besteht Zerstörungsgefahr des Geräts. • Keine kapazitiven oder induktiven Lasten anschließen. Sonst besteht Zerstörungsgefahr des Geräts. • Das „parametrierte Verhalten nach Busausfall“ ist erst nach Anschluss von Bus und Netz möglich.

  • Seite 4: Technische Daten

    Heizungsaktor 6fach Art. Nr.: 2136 REG HZ 5. Abdeckkappe Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die Busklemme schieben (Abb. A) bis sie spürbar einrastet. Entfernen Sie die Abdeckkappe durch seitliches Drücken und Abziehen (Abb. B). Die Abdeckkappe ist als Zubehör (Art. Nr. 2050 K) lieferbar.

  • Seite 5: Gewährleistung

    Heizungsaktor 6fach Art. Nr.: 2136 REG HZ 7. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 .
