Varytec SIX 20 T - II Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
SIX 20 T - II

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Varytec SIX 20 T - II

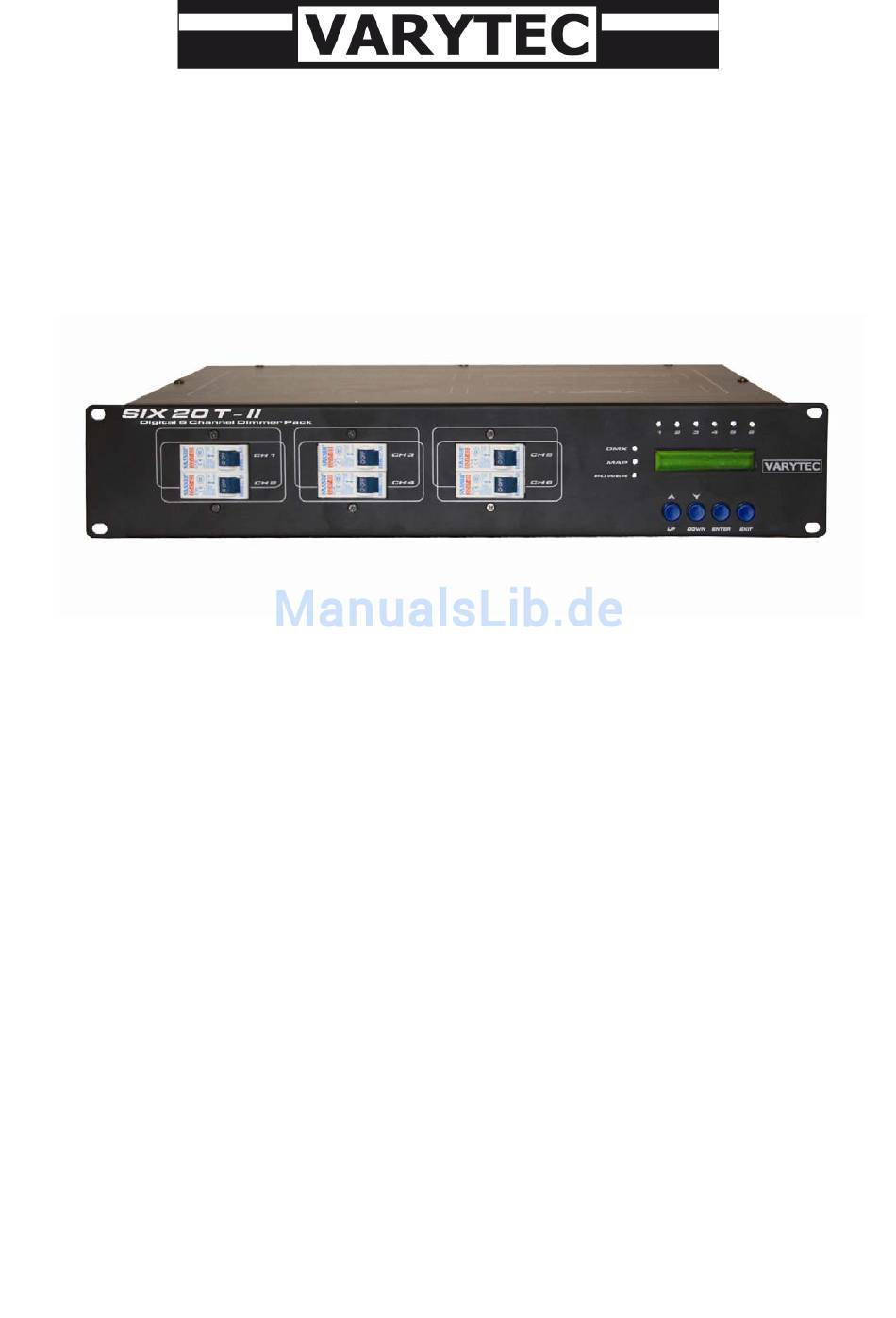

  • Seite 1 Bedienungsanleitung SIX 20 T - II...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 2. Funktionen ............................4 3. Übersicht............................5 3.1. Frontansicht ........................... 5 3.2. Rückansicht..........................5 4. Hauptmenü ............................ .6 4.1. Einstellen der vorübergehenden Kanalintensität ..............6 4.2.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.

  • Seite 4: Funktionen

    2. Funktionen Danke dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Dieses Produkt beinhaltet folgende Funktionen: Mikrocomputer Kontrolle Separate DMX Adressierung für alle Kanäle Jeder Kanal kann mit einer eigenen DMX Adresse programmiert werden, sowie das Vorheizen der Lampen 12 Wechselprogramme 1-12 DMX Halt, im Fall eines DMX Fehlers kann Analog gewählt werden.

  • Seite 5: Übersicht

    3. Übersicht 3.1. Frontansicht 1. 2x8 LCD Display Zeigt die verschiedenen Aktivitäten oder Einstellungen des Menüs 2. Kanal LED x 6 Diese LED´s zeigen die Aktivitäten des Entsprechenden Kanals. 3. DMX LED Dieses LED blinkt wenn DMX Signal anliegt 4. Kanal Taste x 6 Diese Tasten werden benutzt um die Intensität des entsprechenden Kanals zu ändern 5.

  • Seite 6: Rückansicht

    3.2. Rückansicht 1. Stromeingang AC 230V~50/60Hz, 60A max. 2. Anschlussausgang Eine Phase: 10A/CH., Total 60A Drei Phasen: 10A/CH., Total 20A 3. DMX Ausgang Dieser Verbinder sendet DMX Signale durch die nächste DMX Einheit. 4. DMX Eingang Dieser Verbinder nimmt DMX Eingangssignale an. 5.

  • Seite 7: Dmx Probleme

    4.4. DMX Probleme Drücken Sie die UP oder DOWN Taste um zum DMX Probleme Menü zu scrollen. Drücken Sie die Menütaste um ins Untermenü zu kommen. Sie können die UP oder DOWN Taste benutzen um die Funktionen Hold/Analog/Prog. 1-12 zu wählen. [Hold]: zuletzt empfangenes Signal ist gespeichert [Analog]: Der Analoge Eingang (0-10V) ist aktiviert [Prog.

  • Seite 8: Technische Spezifikationen

    5. Technische Spezifikationen Stromeingang: AC 230V~50-60Hz Kanal Ausgang (Eine Phase): 10A/CH., Total 60A Kanal Ausgang (Drei Phasen): 10A/CH., Total 20A DMX Ausgang: 3 pin female XLR socket DMX Eingang: 3 pin male XLR socket Analog Eingang: 0-10V, 8-pin din socket Maße: 482x390x90mm Gewicht: 9.0kg 8 / 9...
  • Seite 9 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 9 / 9...
