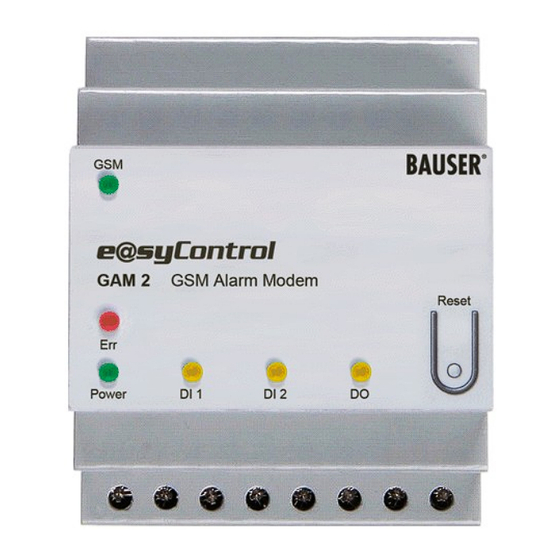

BAUSER GAM Bedienungsanleitung

GAM - GSM Alarm Modem
Einführung
Das GAM ist ein einfach zu installierendes und zu be-
dienendes GSM Alarm Modem. Es eignet sich zu einer
kostengünstigen Fernkontrolle im industriellen und
privaten Gebäudemanagement, z.B. um Heizungen,
Klima- und Kühlanlagen, Aufzüge und Rolltreppen zu
überwachen.
Ebenso sicher kontrollieren Sie Maschinen und Auto-
maten.
Mit dem GAM können über herkömmliche Mobiltelefone
die Zustände zweier digitaler Eingänge überwacht und
ein Relais geschaltet werden.
Über den Administrator können bis zu 5 weitere Tele-
fon-Nummern im Gerät gespeichert werden, welche im
Falle einer Störung bzw. einer Aktivierung der Eingänge
eine SMS-Nachricht durch das GAM erhalten.
Das Gerät kann einfach und ohne jegliche Software-
tools oder Programmierkenntnisse konfiguriert und in
Betrieb genommen werden.
Außer dem GAM benötigen Sie nur noch eine freige-
schaltete SIM Karte eines beliebigen Netzbetreibers
(z.B.: T-Mobile D1, Vodafone D2, E-Plus, O2)
Gerätetypen
Diese Dokumentation enthält die Bedienungsanleitung
sowie technische Informationen über die Gerätetypen
GAM 1 und GAM 2.
Das GAM 2 enthält als Erweiterung einen internen
NiMH Akku. Dadurch ist das Gerät in der Lage bei
Spannungsausfall eine SMS abzusenden bzw. Span-
nungsausfall zu melden.
Achtung: Der interne Akku des GAM 2 ist im Ausliefe-
rungszustand leer. Legen sie das Gerät erstmalig für 24
Stunden an die Betriebsspannung um den Akku aufzu-
laden.
Kapitel und Hinweise, die nur für das GAM 2 gültig sind,
sind mit entsprechenden Hinweisen versehen.
Bestimmungsgemäße Verwendung
Der bestimmungsgemäße Einsatz des Gerätes ist die
Fernabfrage der Zustände der Eingänge und die Gene-
rierung von SMS Nachrichten nach Aktivierung der
Eingänge. Ebenfalls ist ein ferngesteuertes Ein- und
Ausschalten des Relaiskontaktes über das GSM Netz
möglich. Ein anderer Einsatz als der vorgegebene ist
nicht zulässig.
Verwenden Sie das GAM nicht für sicherheitsrele-
vante Steuerungsfunktionen.
Bauser GmbH & Co KG
D-72186 Empfingen
Anschlüsse und LED Anzeigen

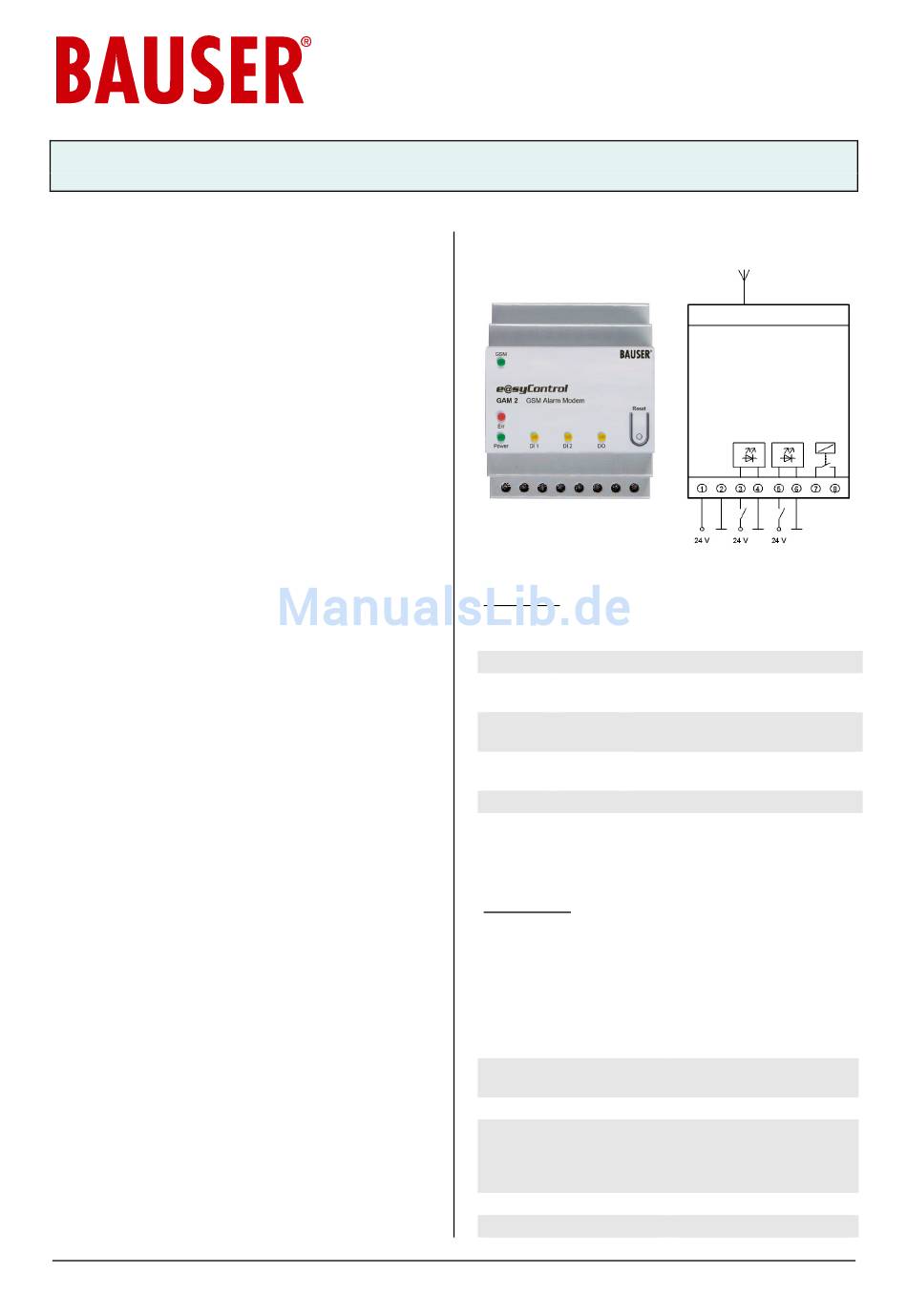

Abbildung 1
Anschlüsse
Wie in Abbildung 1 dargestellt, verfügt das GAM über 4
Schraubklemmenpaare:
Belegung Klemme
Power 1, 2
DI1 3, 4
DI2 5, 6
DO 7, 8
Am Antennenanschluss wird die GSM Antenne einges-
teckt (MMCX/m Connector).
LED Anzeige
Ist eine Versorgungsspannung angelegt leuchtet die
LED "POWER". Sobald das Modul im GSM Netz einge-
bucht ist, blinkt die LED "GSM" alle 2 Sekunden.
Die LEDs "DI1" und "DI2" signalisieren den Zustand der
digitalen Eingänge.
Die LED "DO" leuchtet falls das Relais aktiviert ist.
Bedeutung der „Err" LED:
an
1 Sek. an / 1 Sek. aus
2 x kurz an
3 x kurz an
aus
Seite 1 von 9
© Bauser GmbH 2007
Änderungen vorbehalten
Bedienungsanleitung GAM
Dezember 2007
Anschluss der Spannungsversor-
gung
Optoentkoppelter Digitaler Ein-
gang 1
Optoentkoppelter Digitaler Ein-
gang 2
Relaiskontakt
Einschaltvorgang oder
Fehler
Noch kein AN angemeldet
Keine SIM-Karte eingelegt,
Gerät nicht eingebucht
oder PIN der SIM-Karte
deaktiviert.
Falsche PIN
Betriebsbereit
Update: http://www.bauser-control.de
