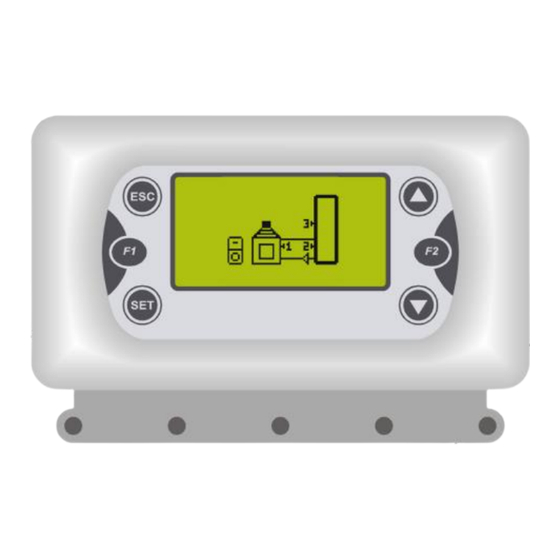

Clima TDS 503 Feststoff
Temperatur-Differenzregler für
wasserführende Kaminöfen und Kessel
1 Einleitung
Der Temperatur-Differenzregler Clima TDS 503 Feststoff bietet alles, was Ihr wasserführender Kaminofen
oder Holzvergaserkessel zum sicheren und dauerhaften Anlagenbetrieb benötigt. Clima TDS 503 Feststoff
überwacht und steuert wasserführende Kaminöfen oder Holzkessel mit einem Speicher. Neben der
Speicherbeladung übernimmt der Regler auch wichtige Anlagenüberwachungs- und Sicherheitsfunktionen.
Anlagenparameter und Messwerte können über das Display betrachtet und verändert werden.
Der Regler verfügt über drei Eingänge zur Temperaturerfassung. Die Anlagenbetriebssicherheit wird durch
eine durchdachte Fehlerdiagnose unterstützt. Hierbei gewährleistet das Display das schnelle und sichere
Auffinden der aufgetretenen Fehler und hilft bei der raschen Beseitigung von Störungen.
Wichtige Merkmale von
Darstellung von Grafiken und Texten im beleuchteten Display
Einfache Abfrage der aktuellen Messwerte
Umfangreiche Einstellmenüs
Menüsperre gegen unbeabsichtigtes Verstellen
Clima TDS 503 Feststoff
Seite 1 von 8
:
Montage- und Bedienungsanleitung Clima TDS 503 V1.0
Werbung
Inhaltszusammenfassung für Environ Energie Clima TDS 503
- Seite 1 Kaminöfen und Kessel 1 Einleitung Der Temperatur-Differenzregler Clima TDS 503 Feststoff bietet alles, was Ihr wasserführender Kaminofen oder Holzvergaserkessel zum sicheren und dauerhaften Anlagenbetrieb benötigt. Clima TDS 503 Feststoff überwacht und steuert wasserführende Kaminöfen oder Holzkessel mit einem Speicher. Neben der Speicherbeladung übernimmt der Regler auch wichtige Anlagenüberwachungs- und Sicherheitsfunktionen.
-
Seite 2: Konformitätserklärung
Konformitätserklärung Angewandte Normen : EN 60730-1 50081-1 EN 60730-1 A1 50081-2 Environ Energie- und Umwelttechnik GmbH & Co. KG Gewerbestraße 23, 78086 Brigachtal Tel.+49 7705 977 5803 Fax. +49 7705 977 5804 info@environgroup.de Lieferumfang Technische Daten 1x Clima TDS 503 Feststoff... -
Seite 3: Installation Der Temperaturfühler
Abb. 1. Bedienelemente LCD Display Pumpe: Funktion Sommer aktiv wenn blinkt Kessel: Funktion Winter aktiv ON wenn blinkt Holzkessel / Kaminofen: aktive Meldungen ON wenn blinkt Abb. 4. Hauptbildschirm Seite 3 von 8 Montage- und Bedienungsanleitung Clima TDS 503 V1.0... - Seite 4 Hier können alle Einstellung für den Regler vorgenommen werden. Menü Endverbraucher : Hier werden nur die wichtigsten Einstellungen angezeigt. Erst-Inbetriebnahme Bei der Erst-Inbetriebnahme muss Clima TDS 503 Feststoff initialisiert und configuriert werden: Das Anlageschema über die P4 / P6 auswählen. Tasten Das zur Verfügung stehende...
- Seite 5 THS102 Hysterese für Thermostat THS102 HYS102 Laufzeit der Pumpe (Sekunden) während der Antifrost-Funktion TIM000 Pause der Pumpe (Minuten) während der Antiforst-Funktion TIM001 Abilitierung der Anti-Frost-Funktion des wasserführenden Kaminofens ENA000 Seite 5 von 8 Montage- und Bedienungsanleitung Clima TDS 503 V1.0...
- Seite 6 Menü für die Re-Initialisierung des System. Dies erlaubt auch die Auswahl der Anlage. Main Menu Initialisierung Menü eintreten (der Cursor blinkt) Test Ausgang Auswählen mit Bestätigen Initialisierung Mit P1 Menü verlassen Password ändern Seite 6 von 8 Montage- und Bedienungsanleitung Clima TDS 503 V1.0...
- Seite 7 Bestätigen mit Menü Bedienelem Min Licht einstellen Mit P1 Menü verlassen 6 erwaltete Systeme Anlage 1 Thermokaminofen / Holzkessel Bezeich. Klemmen Beschreibung Ladepumpe Holzkessel Fühler Holzkessel Fühler Puffer Mitte Seite 7 von 8 Montage- und Bedienungsanleitung Clima TDS 503 V1.0...
- Seite 8 Abilitierung des Relaisausganges für die Überwachung Antiblock Pumpe ENA013 Abilitierung der Funktion Antiblock des Holzkessels ENA000 Abilitierung der Integration mittels Fühler Puffer unten ENA015 Sommerstatus wird erzwungen ENA016 Abilitierung Priorität der Integration mittels Holzkessel ENA017 Seite 8 von 8 Montage- und Bedienungsanleitung Clima TDS 503 V1.0...
