Max 1310 Kurzanleitung

3D Print
Kurzanleitung/Short manual
Für Maschinen mit MultiControllerSteuerung MCS sowie nccad8/9
For machines with MultiController unit MCS and nccad8/9

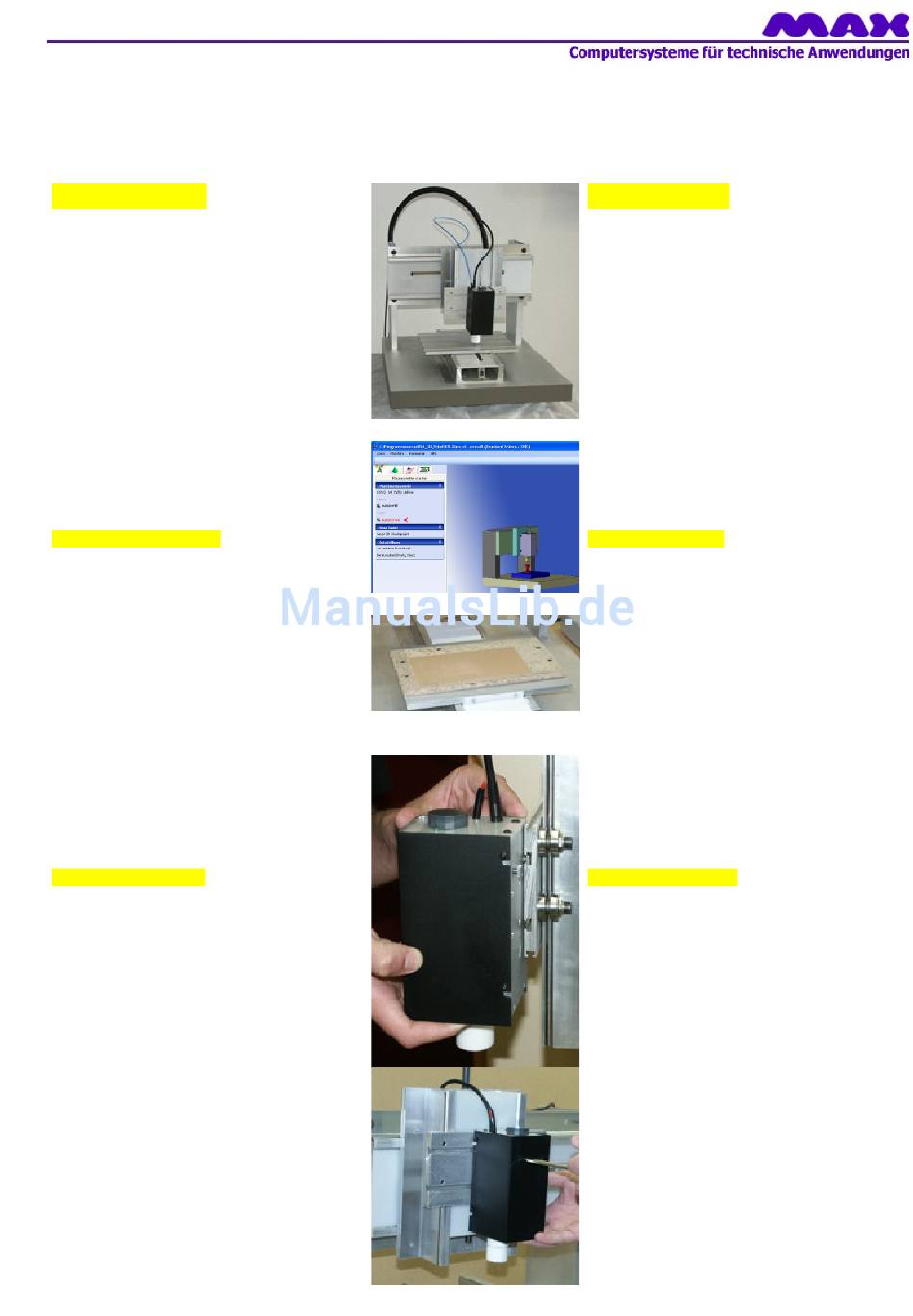

Die Maschine
Verschiedene Maschinen können als 3D-
Drucker ausgerüstet werden.
Das Bild zeigt die MultiLite (vereinfachte,
universell anwendbare Maschine) mit
montiertem Extruder.
Links unter Maschinenauswahl ist z.B.
MultiLitePrint auszuwählen, die Maschine zum
Drucken wird prinzipiell dargestellt.
1. Maschine vorbereiten
• Handsteuerung öffnen
Menü Maschine/Steuerung öffnen
•
Referenzlauf in Z-Achse
• Ausspannposition anfahren [Entf]
• Druck-Unterlage montieren
Falls vorhanden:
◦ evtl. sinnvoll:
Druck-Unterlage abfräsen (Oberfläche
muss eben sein)
◦ Frässpindel-Position markieren
◦ Frässpindel demontieren
Weiter:
• Handsteuerung verlassen
• Maschine ausschalten (Netzschalter)
2. Extruder montieren
• Nutensteine einführen
• Düse mit Portal bündig
• Senkrecht ausrichten
• Schrauben fixieren
• Stecker in Buchse "C-Achse" stecken
(G76 Z0)
vorläufige / pre Version 3 vom 31.10.2013 DB
The machine
There are different machines prepared as 3D
printer.
The picture shows our MultiLite (simplified
machine for universal application) with mounted
extruder.
Select MultiLitePrint from Machine selection on
the left , the machine for printing will be
displayed schematically.
1. Prepare machine
• Open manual control
Open menu Machine/open control
•
Reference run in Z-axis
• Move to workpiece changing position [Del]
• Assemble print-pad
If available:
◦ If necessary:
Mill surface of the print-pad (surface must
be even)
◦ Mark position of machining unit
◦ Remove machining unit
Further:
• Close manual control
• Switch off machine (power switch)
2. Assemble extruder
• Insert sliding block
• Injector must be flush with portal
• Adjust extruder vertically
• Fix screws
• Plug extruder into ''C-axis''-connector
(G76 Z0)
