Intova sport HD Handbuch

Vorschau ausblenden Andere Handbücher für sport HD:

Werbung

Quicklinks

Diese Anleitung herunterladen

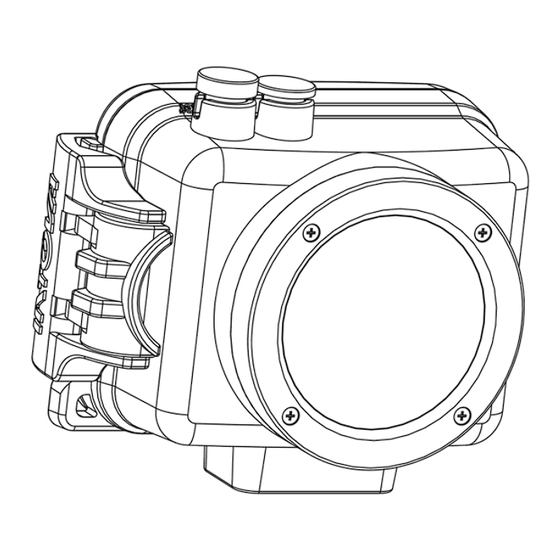

Sport HD
Xtreme Imaging

Inhaltsverzeichnis:

E i n f ü h r u n g . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Haup tmerk male . . . . . . . . . . . . .. .. . . . . . . .. . . . .. . . . .. . . .. . . . . . . .. . . . .. . . . .. . 1
Anforderungen für PC-Betriebssysteme ...................... 1
Informationen zur Erstinbetriebnahme .......................................... 2
G r u n di n s ta l la ti o n . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
V ideo -Funktion ........................................................... 6
E i n s te l lu n g en . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3
Fo to - Fun k tion . ... ... ... ... ... ... ... ... ... . .. ... ... .... ... ... ... ... ... .. 17
E i n s te l lu n g en . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 4
Wiedergabe-Funktion ..................................................... 28
Technische Daten ......................................................... 29
Anmerkungen:
Dieses
Handbuch
enthält
wichtige
Sicherheits-
und
Bedienungshinweise. Bevor Sie die Kamera benutzen, lesen Sie bitte die Anleitung
um Fehlbedienungen sowie Schäden zu vermeiden. Zudem werden Sie mit der
Bedienung der Kamera vertraut.

Werbung

loading

Verwandte Anleitungen für Intova sport HD

Inhaltszusammenfassung für Intova sport HD

  • Seite 1: Inhaltsverzeichnis

    Sport HD Xtreme Imaging Inhaltsverzeichnis: E i n f ü h r u n g ............. . . 1 Haup tmerk male .

  • Seite 2: Einführung

    Einführung: Vielen Dank für den Kauf der wasserdichten Intova Sport HD Action Kamera! Hauptmerkmale des Modells SP1MK1: 1080p Full HD, LCD-Bildschirm, einfache Bedienung und Menüsteuerung, solides, ergonomisches und kompaktes Gehäuse. Wasserdicht bis 60 Meter , geeignet für den Gebrauch über und unter Wasser. Die Sport HD bietet Ihnen die Möglichkeit von qualitativ hochwertigen Videos und Fotos bei allen...
  • Seite 3 Computer-Betriebssystem Anforderungen für die Wiedergabe von VGA-Video. Windows 2000/XP: • 128 MB RAM, mehr als 125 MB freier Festplattenspeicher. • USB-Schnittstelle verfügbar. • Empfohlene Bildschirmauflösung 1024 × 768 Pixel oder höher. • 16-Bit-Farben oder höher. Windows Vista: • 800 MHz-Prozessor und 512 MB Arbeitsspeicher. •...
  • Seite 4 Tastenbelegung: Gehäuse öffnen: Befolgen Sie die angezeigten Anweisungen in der Abbildung unten, um das Gehäuse zu öffnen. Manchmal ist der Deckel durch ein Vakuum in der Kamera fest verschlossen, drücken Sie mit dem Daumen gegen den Verschluss um die Rückwand zu öffnen.
  • Seite 5 3. Eine Aufnahme mit einer fehlerhaft eingesetzten oder defekten Karte ist nicht möglich. USB Lade-und Überspielfunktion: Verbinden Sie Ihren Computer und die Sport HD mit dem USB-Kabel. Nach dem Anschließen, drücken Sie die Ein/Aus-Taste, und verwenden Sie die Oben/Unten -Tasten, um MDSC / LADUND / STARTEN auszuwählen und bestätigen jeweils mit der OK Taste.
  • Seite 6 um die Dateien auf dem Fernseher anzuzeigen. Grundlegende Funktionen: Video Mode Videoaufnahme läuft Aufnahme Foto Funktionen: Video Foto Wiedergabe Ein/Aus Taste: Kurzes Drücken der Ein/Aus -Taste, um die Kamera einzuschalten, und länger drücken der Ein/Aus- Taste zum Ausschalten der Kamera. Mode Taste: Drücken Sie die "Mode"-Taste, um zwischen VIDEO / FOTO zu wechseln.
  • Seite 7 Wenn die Sport HD nicht mehr reagiert, verwenden Sie ein spitzes Werkzeug zum Einfügen in die „Reset“-Buchse, um die Kamera wieder zu starten. Video-Mode: Die Standardeinstellung der Sport HD ist der Video-Mode. Drücken Sie die "Auslöser" Taste, um die Aufnahme zu starten, und drücken Sie noch einmal um die Aufnahme zu stoppen.

  • Seite 8: Einstellungen

    Einstellungen: Drücken Sie im Video-Mode die "Menü" Taste, und verwenden Sie die "Oben/Unten " Tasten, um die gewünschte Einstellung auszuwählen. Kamerasymbol -> Videoeinstellungen, Zahnräder -> Grundeinstellungen Die folgenden Bildschirme zeigen die einstellbaren Einstellungen im Kamerasymbol: Sie enthalten Qualität / Auflösung / Bewegungserkennung / Video Laufzeit / Loop Video / Bild drehen / Digitaler Effekt / Szenenmodus / Flimmern / Kontrast / Schärfe / ISO / Weißabgleich / Belichtungswert / Autofokus...
  • Seite 9 1. VIDEO Qualität: Diese Option ändert die Qualität des Bildes zwischen Normal, Fein und Superfein. Verwenden Sie die "Oben/Unten" Tasten um "Qualität" zu wählen, und drücken Sie die "OK" Taste, um in die Einstellung zu kommen. Nach der Auswahl mit Oben/Unten, klicken Sie auf "OK"...
  • Seite 10 Video Laufzeit: Diese Option ändert die Laufzeit jeder Videodatei die aufgezeichnet werden soll. Verwenden Sie die "Oben/ Unten" Tasten um „Laufzeit“ auszuwählen und drücken Sie die "OK"-Taste. Es gibt folgende Laufzeiten: Gesamtlaufzeit / 3Min/ 5Min/ 10Min / 15Min. Nach der Auswahl klicken Sie auf "OK" um zu bestätigen, und drücken Sie die "Menü"...
  • Seite 11 Stumm: In der Funktion Stumm könne Sie wählen, ob das Video mit oder ohne Ton aufgezeichnet werden soll. In der Stellung „Ja“ ist der Ton abgeschaltet. Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“...
  • Seite 12 Flimmern: In diesem Menü können Sie zwischen einer 50Hz oder 60Hz Wiedergabe wählen. Mit der richtigen Einstellung wird ein Bildflimmern bei der Wiedergabe verhindert. In Deutschland ist 50Hz die korrekte Einstellung. Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“...
  • Seite 13 ISO: In diesem Menü kann die Lichtempfindlichkeit der Kamera eingestellt werden. Je höher der Wert, desto heller und körniger ist das Video. Folgende Iso-Werte sind wählbar: AUTO/100/200/400/800. Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü"...
  • Seite 14 Autofokus: In diesem Menü können Sie das Autofokusfeld einstellen. Folgende Einstellungen sind möglich: mittenbetonte Messung (ca. 30% vom Gesamtbild)/ Durchschnittliche Messung (Gesamtbild) und Spotmessung (ca. 8% vom Gesamtbild). Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“...
  • Seite 15 Zeiteinstellung: In diesem Menü können Sie die Uhrzeit und Datum einstellen. Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Die jeweiligen Menüpunkte können mit den „Oben/Unten“ Tasten verändert werden. Um die Einstellung zu bestätigen, drücken Sie die „Menü“ Taste. Nachdem Sie Jahr-Monat-Tag-Stunde-Minute eingestellt haben, drücken Sie die "OK"...
  • Seite 16 Wiedergabe System: In diesem Menü können Sie die Kamera in den Auslieferungszustand zurücksetzen. Wenn Sie mit den „Oben/Unten“ Tasten Ja auswählen und mit “Ok“ bestätigen, müssen Sie den automatisch öffnenden Menüpunkt erneut mit „OK“ bestätigen. Drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren.
  • Seite 17 TV NORM: In diesem Menü können Sie die TV-Norm einstellen, die in Ihrem Land verwendet wird. In Deutschland wird die PAL-Norm verwendet. Bitte beachten Sie, werksseitig steht Kamera NTSC. Nach Auswahl „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren.
  • Seite 18 Firmware Version: Dieses Menü überprüft die Software-Version der Kamera. Drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren. Foto-Mode: Wenn die Kamera eingeschaltet ist, können Sie mit der „Mode“ Taste zwischen Video- und Fotoaufnahme hin- und herschalten. Um die folgenden Menüpunkte und Einstellungen vorzunehmen, schalten Sie die Kamera bitte in den Fotomode.
  • Seite 19 Foto-Menü Anzeige: Drücken Sie „Menü“ um in die Eistellungen zu gelangen. Die folgenden Symbole werden angezeigt. Drücken Sie die „OK“ Taste um in den Fotomode (Kamerasymbol)zu gelangen. Die folgenden Menüpunkte stehen für alle funktionalen Einstellungen im Fotomode. Dazu gehören Qualität / Größe / Selbstauslöser / Fortsetzen / Zeitschleife / Bild drehen / Digitaler Effekt / Szenenmodus / Flimmern / Kontrast / Schärfe / ISO / Weißabgleich / Belichtungswert / Autofokus...

  • Seite 20: Einstellungen

    Qualität: Mit diesem Menü kann die Kompression der JPEG-Bild-Aufzeichnung eingestellt werden. Drücken Sie „OK“ um in die Einstellung zu gelangen. Sie können zwischen Super / Gut und Normal wählen. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren.
  • Seite 21 Fortsetzen: In diesem Menü können Sie die Serienbild Funktion der Kamera einstellen. In der Funktion „Ein“ macht die Kamera bei jeder Auslösung automatisch 3 Fotos in Serie. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren. Zeitschleife: In diesem Menü...
  • Seite 22 Digitaler Effekt: In diesem Menü, können Sie einen Farbeffekt für das Foto auswählen. Es gibt Aus/Klassisch /Schwarz-Weiß/ Negativ/Sepia /Kunst. Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste und drücken Sie dann MENÜ-Taste zweimal, um zum Hauptbildschirm zurückzukehren.
  • Seite 23 KONTRAST: In diesem Menü können Sie den Kontrast bei der Fotoaufnahme nach Ihren Wünschen anpassen. Es gibt Standard/ Verstärkt/ Weich. Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren.
  • Seite 24 Weißabgleich: In diesem Menü können Sie den Weißabgleich einstellen. Folgende Einstellungen können gewählt werden: Manuell/Auto/ Sonnig/ Bewölkt/ Tageslicht/ Glühlampe. Manueller Weißabgleich: Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü"...
  • Seite 25 Einstellungen: Um in die Grundeinstellungen zu gelangen, wählen Sie mit „Oben/Unten“ das Zahnradsymbol und bestätigen mit „OK“. LCD ausschalten: In diesem Menü wählen Sie die Zeit der automatischen Abschaltung des Displays. Folgende Einstellungen sind möglich: Aus/30sek./1min./3min. Drücken Sie die „OK“ Taste um in die Auswahl zu gelangen. Nach der Auswahl mit den „Oben/Unten“...
  • Seite 26 Ausschaltautomatik: In diesem Menü können Sie die automatische Abschaltung der Kamera einstellen. Es gibt folgende Möglichkeiten: aus/30sec./1min./3min. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren. Volumen: In diesem Menü können Sie die Lautstärke des Tastenklicks in 13 Stufen einstellen.
  • Seite 27 FORMAT: In diesem Menü können Sie Ihre Micro-SD Karte formatieren. Achtung! Sollten sich Daten auf der Karte befinden, werden diese bei der Formatierung gelöscht. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren. Sprache: Dieses Menü...
  • Seite 28 Markierung: In diesem Menü können Sie wählen, ob bei der Aufnahme Datum und Zeit mit gespeichert werden sollen. Wenn Sie Datum/Zeit wählen, sind diese Informationen auf dem Foto sichtbar. Nach der Auswahl mit den „Oben/Unten“ Tasten bestätigen Sie mit "OK", und drücken Sie die "Menü" Taste zweimal um zum Hauptbildschirm zurückzukehren.
  • Seite 29 VIDEO Wiedergabe: Um sich die gespeicherten Videos anzusehen, drücken Sie im Videomode die “OK“ Taste. Sie sehen den Auswahlbildschirm mit den gespeicherten Videos. Wählen Sie mit den „Oben/Unten Tasten das gewünschte Video aus und bestätigen mit „OK“. Durch erneutes Drücken der „OK“ Taste starten Sie das Video. Mit den „Oben/Unten“...

  • Seite 30: Technische Daten

    Technische Daten: Effective Sensor 1 / 2,5 "-CMOS-Sensor 5.0MP 1.5＂ TFT-LCD 480*240 LCD-Bildschirm Foto-Auflösung & 4000*3000 ca. 1000pcs /4GB Mögliche Anzahl von 3200*2400 ca. 1300pcs/4GB Aufnahmen 2592*1944 ca. 1800pcs/4GB 2048*1536 ca. 3100pcs/4GB Video Bildgröße Video Mode QUALITÄT: AQULITY： QUALITY： Super Normal 1920*1080P ca.
  • Seite 31 Batterie-Kapazität 3.7V/ 1450mAh Aufnahmespannung 1.6W Kontinuierliche Aufzeichnung Etwa 2,5 Stunden (LCD ein), 3 Stunden (LCD aus) Laden spec. DC5V 1A oder mehr Ladezeit Etwa 5 Stunden USB-Anschluss USB-Port Typ Memory Card Micro SD-Karte Klasse 10 Kapazität der Speicherkarte 2GB-32GB Tauchtiefe Wasserdicht bis 60Meter Gewicht...
