2.3 Anschluss des entfernten Monitors

Schliessen Sie das Verlängerungskabel V-KMVL-x bzw. KMC-x (x =
Längenangabe in Meter) an die Schnittstelle Monitor remote
an. Die Verriegelungsschrauben fest andrehen.
Die offene Seite des Verlängerungskabel mit dem entfernten Monitor (bzw.
dem Anschlusskabel des Monitors) verbinden und verschrauben.
3

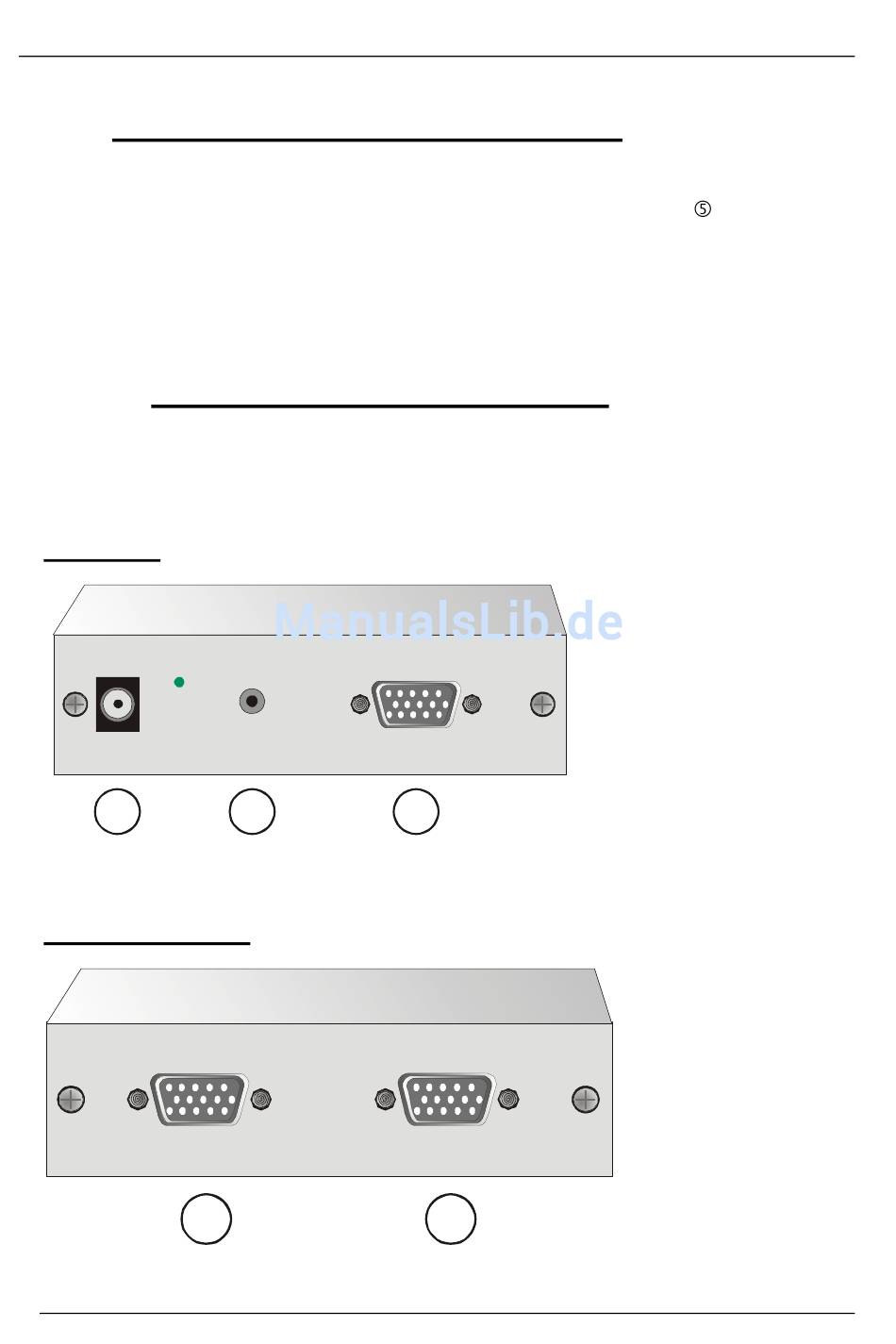

Abbildung der Anschlussseiten

plus
Der VS-2
besteht im Aufbau aus einer PC-Seite und einer Monitor-Seite. Die
folgenden Abbildung zeigen auf, um welche Steckverbindung es sich bei bei
beiden Seiten handelt:
„PC"-Seite
1
Anschluss
Stromversorgung
„Monitor"-Seite
4
Anschluss
Monitor local
2
Drehregler
Videoverstärkung
Bedienungsanleitung Video-Splitter 2
3
Anschluss
VGAin
5
Anschluss
Monitor remote
Seite 6
Installations- und
plus
plus
des VS-2
