BASETech Cost Control Bedienungsanleitung

Bedienungsanleitung
Basetech Cost Control
Best.-Nr. 125417 (CH)
Best.-Nr. 125416 (FR/CZ)
Best.-Nr. 125414 (UK)
Bestimmungsgemäße Verwendung
Das Energiekosten-Messgerät dient zum Messen und Analysieren von Verbrauchsdaten elektrischer Gerä-
te. Das Messgerät wird einfach zwischen Steckdose und Elektrogerät gesteckt und benötigt keinen weiteren
Installationsaufwand. Der Betrieb ist nur an einer haushaltsüblichen Schutzkontakt-Steckdose mit einer
Nennspannung von 230 V/AC zulässig. Die max. Nenn leistung darf 2300 W nicht überschreiten.
Zur Kostenberechnung kann der aktuell gültige Stromtarif eingegeben werden. Das Gerät erstellt zudem
eine Kostenprognose pro Tag/Monat/Jahr.
Die Verbrauchsdaten können am Gerät unabhängig von einer Steckdose angezeigt und eingestellt werden.
Dazu sind zwei Knopfzellen-Batterien im Gerät enthalten. Der Betrieb ist nur mit dem angegebenen Batte-
rietyp zulässig.
Das Messgerät ist nicht amtlich geeicht und darf deshalb nicht für Abrechnungszwecke verwendet werden.
Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel
nicht betrieben werden. Messungen in Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind
nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
- Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist
dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt
darf nicht geändert bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen
auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
Lieferumfang
• Energiekosten-Messgerät
• 2 Knopfzellen-Batterien (Typ LR44 oder baugleich)
Aktuelle Bedienungsanleitungen:
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbolerklärung
Ein Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbe-
dingt zu beachten sind.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.
Nur zur Verwendung in trockenen Innenbereichen
CAT II
Das Gerät entspricht der Überspannungskategorie II zur Anwendung an Geräten, die über einen
Netzstecker direkt mit dem öffentlichen Stromnetz verbunden werden.
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige
Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Gewährleistung/ Garantie.
• Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Gerätes haben.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
die an das Gerät angeschlossen werden, sowie in den einzelnen Kapitel dieser Anleitung.
• Fassen Sie das Gerät niemals mit nassen oder feuchten Händen an. Es besteht die Gefahr
eines lebensgefährlichen elektrischen Schlages.
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Gerät erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung; das Gehäu-
se darf nicht abgedeckt werden!
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen,
dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungs-
anleitungen der angeschlossenen Geräte.
• Schalten Sie das Gerät niemals gleich dann ein, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter ungünstigen Um-
ständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmer temperatur
kommen.

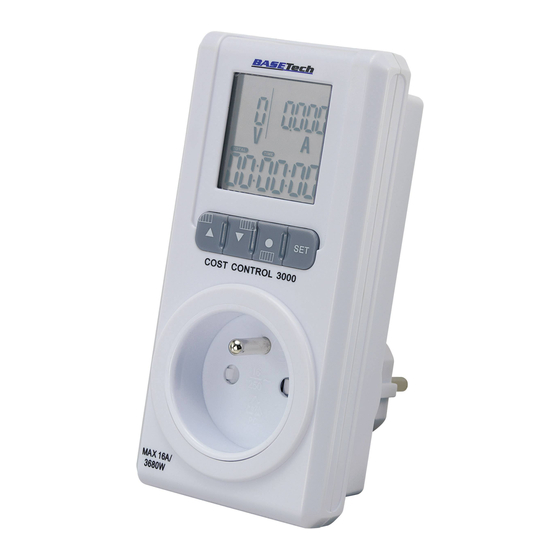

Einzelteilbezeichnung
1 Schutzkontakt-Steckdose mit Kindersicherung
2 Bedien- und Einstelltaste „F" (Abwärts)
3 Bedien- und Einstelltaste „S" (Aufwärts)
4 Display: Anzeigebereich „Unten"
5 Display: Anzeigebereich „Links"
6 Display: Anzeigebereich „Rechts"
7 Rückseitiges Batteriefach
8 Taste „SET" zur Parametereinstellung
9 Bedien- und Einstelltaste „J" (Bestätigung)
Display-Angaben und Symbole
Aufwärts-Symbol
S
Abwärts-Symbol
F
Bestätigung-Symbol
J
SET Einstellung
MAX Maximalwert-Anzeige
POWER FACTOR Anzeige des Leistungsfaktors CosPhi
TOTAL Gesamtwert
COST Kostenanzeige
TIME Tatsächliche Betriebszeit des elektrischen Verbrauchers, z.B. bei Kühl schränken
FORECAST Rechnerische Kosten-Vorschau
DAY Kostenprognose pro Tag
MONTH Kostenprognose pro Monat
YEAR Kostenprognose pro Jahr
V Volt (Einheit der el. Spannung)
A Ampere (Einheit des el. Stromes)
Hz Hertz (Einheit der Frequenz)
W Watt (Einheit der Wirkleistung)
COS Leistungsfaktor (Faktor der Phasenverschiebung von V und A)
kWh Kilowattstunden (Einheit der verbrauchten Energie)
Inbetriebnahme
Batterien einsetzen/wechseln
Vor Erstinbetriebnahme bzw. wenn das Display bei Tastendruck keine Werte mehr anzeigt, müssen die
Knopfzellen-Batterien eingesetzt bzw. ausgetauscht werden.
Durch die Batterien bleiben die eingestellten Parameter und Messwerte auch im ausgesteckten Zustand
im Gerät erhalten.
Das Batteriefach (7) darf nur geöffnet werden, wenn das Gerät nicht ange schlos sen ist.
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslau-
fen zu verhindern, da selbst auslaufsichere Batterien korrodieren kön nen. Fassen Sie
ausgelaufene oder korrodierte Batterien nur mit geeigneten Schutzhandschuhen an. Ver-
ätzungsgefahr.
Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haus-
tieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt
auf.
Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine Bat-
terien ins Feuer.
Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr.
Zum Einsetzen/Wechseln der Batterien gehen Sie wie folgt vor:
Ziehen Sie das Gerät aus der Steckdose und entfernen alle angeschlossenen Kabel.
Entfernen Sie die beiden rückseitigen Batteriefach-Schrauben. Heben Sie den Deckel vorsichtig ab.
Setzen Sie zwei neue Knopfzellen-Batterien vom gleichen Typ
polungsrichtig in das Batteriefach. Der Pluspol beider Batterien
zeigt dabei nach außen.
Verschließen und verschrauben Sie das Batteriefach wieder
sorgfältig.
Display
Das Display ist dreigeteilt, um möglichst viele Parameter gleichzeitig anzeigen zu können. Die Parameter-
umschaltung der einzelnen Displaybereiche erfolgt über die Tasten 3, 2 und 9. Die Gittersymbole auf den
Tasten zeigen den Displaybereich.
Jedes Drücken der einzelnen Taste schaltet die Anzeige weiter.
Taste 3 schaltet den Displaybereich oben links um,
Taste 2 schaltet den Displaybereich oben rechts um,
Taste 9 schaltet den Displaybereich unten um.
5 6
230 3680
7
V W W
T O TA L k W h
6.20
4
3 8
SET
2
9
1
+ +
