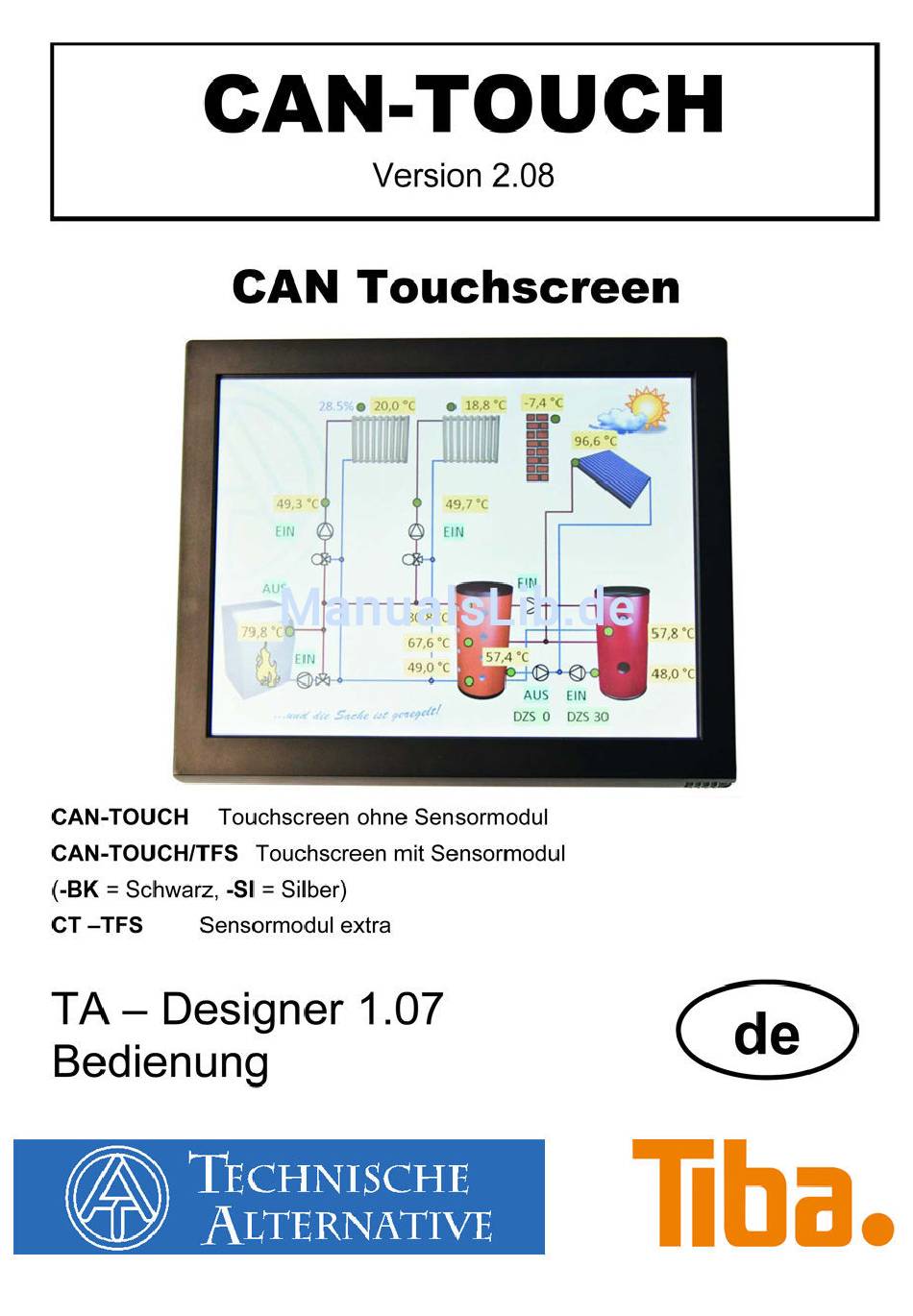

Inhaltszusammenfassung für Technische Alternative can touch
-
Seite 2: Montage Und Anschluss Des Gerätes
Montage und Anschluss des Gerätes Abmessungen in mm: Kabel- Wand- raum VESA-75 Befestigungsnorm befestigung Die Befestigungsschrau- ben (Gewinde M4) dürfen maximal 5mm in das Ge- SD-Card häuse hineinragen, da sonst die Elektronikplatine beschädigt werden kann. Sensormodul Reset-Taste... -
Seite 3: Ansicht Der Rückseite
Ansicht der Rückseite: Reset-Taste CAN-Bus Anschluss Terminierung CAN-Bus (Steckbrücke) Kabel- Steckplatz raum Sensormodul Ethernet Anschluss (vorbereitet) Steckplatz SD-Card Befestigungspunkte VESA-75: Die Befestigungsschrauben (Gewinde M4) dürfen maximal 5mm in das Ge- häuse hineinragen, da sonst die Elektronikplatine beschädigt werden kann. Anschluss des CAN-Buskabels:... -
Seite 4: Technische Daten
Technische Daten Geräteabmessungen B/H/T 23,4/19,1/3,8 cm Displaydiagonale 10“ bzw. 25,4 cm Display 20,28/15,20 cm Befestigung Wandmontage / VESA-75-Bohrungen Seitenverhältnis Physikalische Auflösung 1024(H)x768(V) Anzahl darstellbarer Farben 65.536 Helligkeit 220 cd/m² Kontrast 600:1 Hintergrundbeleuchtung Weiße LED Betriebsspannung 12V DC Leistungsaufnahme max. 5W inkl. Netzgerät Betrachtungswinkel (typ) hor./ver.] 150°/130°... - Seite 5 Inbetriebnahme Inbetriebnahme Anschluss des CAN-Touch Anschluss des CAN-TOUCH an den CAN-Bus unter Beachtung der Terminierung. Anschluss des mitgelieferten Netzgeräts zur Unterstützung der 12V CAN-Bus-Stromversorgung an be- liebiger Stelle im CAN-Busnetz. Programmupload Speichern der mit dem TA-Designer erstellten Dateien (alle *.raw-Dateien und die Dateien settings.ct und messages.ct) aus dem Ordner CAN_TOUCH des Projektver- zeichnisses in das Grundverzeichnis (Root-Verzeichnis) oder in einen Sprachenord- ner der SD-Card (z.B.
-
Seite 6: Update Des Betriebssystems
Inbetriebnahme Update des Betriebssystems Herunterladen des neuen Betriebssystems von unserer Homepage www.ta.co.at Speichern auf dem Grundverzeichnis (Root-Verzeichnis) der SD-Card. Einstecken der SD-Card in den CAN-TOUCH Drücken der Reset-Taste auf der Rückseite des CAN-TOUCH-Gehäuses mit einem dünnen Stift oder der Taste auf dem Sensormodul. Es ertönt nach einigen Sekunden ein Pfeifton. -
Seite 7: Kalibrieren Des Can-Touch
Inbetriebnahme Kalibrieren des CAN-Touch Die Sensorflächen der verschiedenen Touch-Screens sind aufgrund von Fertigungstoleran- zen nicht exakt gleich. Im Auslieferungszustand ist der CAN-TOUCH bereits kalibriert und die Kalibrierungsdatei CALIB1.CT auf der SD-Card gespeichert. Falls eine SD-Card eines CAN-TOUCH in einem anderen CAN-TOUCH verwendet werden soll, muss der Bildschirm kalibriert werden. -
Seite 8: Bedienung
Bedienung Bedienung Anhand eines Programmierbeispiels wird nachfolgend beschrieben, wie Werte und Zeitpro- gramme geändert werden können, wie man zwischen den Seiten umschalten und Einstellun- gen ändern kann. Zur sicheren Bedienung des CAN-TOUCH befindet sich im Rahmen rechts unten ein Stift. Zum Aktivieren von Änderungen oder Links berührt man mit diesem Stift den zuständigen Touchscreen-Bereich mit sanftem Druck. -
Seite 9: Ansicht Einer Folgeseite
Bedienung Ansicht einer Folgeseite ( Beispiel: Heizkreis 1) veränderbarer Wert Link zu Folgeseite Anzeigewert (Status Pumpe) Auf-/Ab- Zeitprogramm Retour-Link Schaltfeld Die Programmierung der Zeitprogramme muss so erfolgen, dass der Hintergrund für „Nor- mal“ und „Ausgewählt“ in verschiedenen Farben ausgewählt wird. Damit wird erkennbar, welcher Tag markiert und daher zugeordnet ist („Normal“... -
Seite 10: Verändern Von Werten
Bedienung Verändern von Werten Es gibt 2 Möglichkeiten der Programmierung: Ohne eigene Auf-/Ab-Schaltfelder: Bei Berührung des Wertes erscheinen Auf-/Ab- Pfeile neben dem Wert Programmierung von eigenen Auf-/Ab-Schaltfeldern, die für alle veränderbaren Werte dieser Seite gelten. Auf-/Ab-Pfeile neben dem Wert Beispiel: Umschalten einer Pumpe von Automatik auf Hand/AUS. Berührung des zu ändernden Wertes. - Seite 11 Bedienung Eigene Auf-/Ab-Schaltfelder Beispiel: Änderung der Raum-Solltemperatur im Heizbetrieb („Tag“) Berührung des zu än- dernden Wertes. Die Hintergrund- und/oder die Schrift- farbe des Wertes än- dert sich (je nach Pro- grammierung) und Auf-/Ab-Pfeile im pro- grammierten Bereich erscheinen. Durch Berühren eines Pfeiles ändert sich der Wert.
-
Seite 12: Ändern Eines Zeitprogrammes
Bedienung Ändern eines Zeitprogrammes Änderung der Wochentagszuordnung: Beispiel: Der Freitag soll nicht mehr mit diesem Zeitprogramm geschaltet werden. In diesem Programmier-Beispiel sind die ausgewählten Tage, für die das Programm gelten soll, gelb hinterlegt, die nicht ausgewählten blau. Berührung der Tagesliste. Die Tagesliste wird dadurch mit einem Rah- men markiert. - Seite 13 Bedienung Änderung der Schaltzeiten: Beispiel: Änderung der Ausschaltzeit von 22:00 Uhr auf 21:00 Uhr, mit eigenen Auf-/Ab- Schaltfeldern Berührung der Schaltzeit, die geändert werden soll. Die Hintergrund- und/oder die Schriftfarbe der Schaltzeit ändert sich (je nach Programmierung) und Auf-/Ab-Pfeile im program- mierten Bereich erscheinen.
-
Seite 14: Zählerrücksetzung
Bedienung Start / Stopp – Funktion In manchen Funktionen ist eine Start / Stopp – Funktion vorgesehen (z.B. Timer, Warmwas- seranforderung, Wartungsfunktion). Zum Bedienen dieser Funktion am CAN-TOUCH müs- sen eigene Start- bzw. Stopp-Felder programmiert werden. Beispiel: Aufheizen des Warmwassers außerhalb der Zeitfenster mittels Start / Stopp – Funktion in der Funktion „Warmwasseranforderung“. -
Seite 15: Weiterschalten Zu Anderer Seite (Über Link)
Bedienung Weiterschalten zu anderer Seite (über Link) Beispiel: Über dem Heizkreissymbol der 1. Seite wurde ein Link auf die 2. Seite program- miert. Auf der 2.Seite befindet sich ein Retourlink zur 1. Seite. Berührung des Link- feldes. Der CAN-TOUCH schaltet zur 2. Seite. Link zu einer weiter- führenden Seite Berührung des Re-... -
Seite 16: Passwortgeschützte Seiten
Bedienung Weiterschalten über Link „Seite vor“ bzw. „Seite zurück“ Falls so ein Linkfeld programmiert wurde und berührt wird, kann zwischen den Seiten folgen- dermaßen navigiert werden: Link Aktion am CAN-TOUCH Seite zurück Umschalten zur zuletzt gewählten Seite Seite vor Umschalten zu der Seite, von der zuvor mit „Seite zurück“ umgeschaltet wurde. - Seite 17 Bedienung Meldungen Beispiel einer Meldungsseite: Quittieren Wurden eine oder mehrere Meldun- gen programmiert, so wird beim Auf- treten einer Meldung eine Pop-Up- Seite eingeblendet. Je nach Programmierung bleibt die- ses Fenster geöffnet bis es quittiert wird oder solange die Meldungsbe- dingung zutrifft.
- Seite 18 Bedienung Link-Seite „Einstellungen“ Nach Berührung des Links erscheint folgende Seite: Rücksprung zur zuletzt gewählten Seite Bestätigungsfeld (= Enter-Taste) Diese Seite ermöglicht folgende Aktionen direkt am CAN-TOUCH: Änderung der Sprache und optional Änderung der Programmierung Helligkeit und Einschaltdauer der Beleuchtung ...
- Seite 19 Bedienung Änderung Sprache: Durch Berührung des Sprachenkürzels (z.B. de), erscheinen die Auf-/Ab-Pfeile und die Schriftfarbe wird rot. Durch Berühren des entsprechenden Pfeiles wird der Wert geändert. Mit Berührung der Enter-Taste erscheint der Wert wieder in schwarzer Farbe, die Auf-/Ab-Pfeile werden ausgeblendet und die Sprache der Einstellungs-Seiten wird geändert. Rücksprung zur zuletzt gewählten Seite Auf-/Ab-Schaltfelder...
- Seite 20 Bedienung Änderung Helligkeit, Beleuchtung, Datum oder Uhrzeit Nach Berührung der Felder für Sprache, Helligkeit, Beleuchtung, Datum oder Uhrzeit er- scheinen Auf-/Ab-Pfeile und die Schriftfarbe des Wertes wird rot. Durch Berühren des ent- sprechenden Pfeiles im Auf/Ab-Schaltfeld wird der Wert geändert. Mit Berührung der Enter- Taste erscheint der Wert wieder in schwarzer Farbe und die Auf-/Ab-Pfeile werden ausge- blendet.
- Seite 21 Bedienung Änderung CAN-Knoten Nach Berührung der CAN-Knotennummer erscheinen Auf-/Ab-Pfeile und die Schriftfarbe der Knotennummer wird rot. Durch Berühren des entsprechenden Pfeiles wird der Wert geän- dert. Mit Berührung der Enter-Taste erscheint der Wert wieder in schwarzer Farbe und die Auf-/Ab-Pfeile werden ausgeblendet. Nach nochmaliger Berührung der Enter-Taste bootet der CAN-TOUCH und übernimmt die geänderte Knotennummer.
- Seite 22 Bedienung Update CAN-Touch Durch Berühren des Feldes „Update CAN-Touch“ erscheint eine neue Seite. Von dieser Seite aus ist es möglich, das Betriebssystem des CAN-TOUCH upzudaten. Dafür muss vorher das aktuelle Betriebssystem von unserer Homepage www.ta.co.at herun- tergeladen und im Grundverzeichnis (= Root-Verzeichnis) der SD-Card gespeichert werden. der Name der Datei ist bei dieser Update-Methode frei wählbar, die Endung muss „.bin“...
- Seite 23 Bedienung Update CAN-Teilnehmer Durch Berühren des Feldes „Update CAN-Teilnehmer“ erscheint eine neue Seite. Von dieser Seite aus ist es möglich, Betriebssysteme und Funktionsdaten von anderen CAN-Busteilnehmern upzudaten (ausgenommen BL-NET). Rücksprung zu Seite „Einstellungen“ Auswahlfelder Enter-Taste Vor dem Start des Updates muss die erforderliche Datei in den entsprechenden Ordner der ...
- Seite 24 Bedienung Nach Auswahl der gewünschten Einstellungen wird das Update durch Drücken der Enter- Taste gestartet. Es wird folgende Anzeige in den Bildschirm eingeblendet (Beispiel: Betriebs- system-Update Knoten 1, UVR1611, 50% bereits geladen): Updating CAN-Netzwerk CAN-Knoten:1 gefunden DEV Type: UVR1611 Bootsektor: B3.23, Betriebssystem: A3.26DE Betriebssystem Upload Nach erfolgreicher Beendigung des Updates kommt die Meldung: Updating CAN-Netzwerk...
- Seite 25 EU - Konformitätserklärung Dokument- Nr.: / Datum TA12022 / 19.11.2012 Hersteller: Technische Alternative elektronische SteuerungsgerätegesmbH. Anschrift: A- 3872 Amaliendorf, Langestraße 124 Produktbezeichnung: CAN-TOUCH, CAN-TOUCH/TFS Das bezeichnete Produkt stimmt mit den Vorschriften folgender Richtlinien überein: EU Richtlinien: 2006/95/EG Niederspannungsrichtlinie 2004/108/EG elektromagnetische Verträglichkeit...
-
Seite 27: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewähr- leistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative elektronische Steuerungsgerätegesellschaft m. b. H. ge- währt zwei Jahre Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauf- ten Geräte und Teile.
