Inhaltszusammenfassung für Micromaxx MD 16173

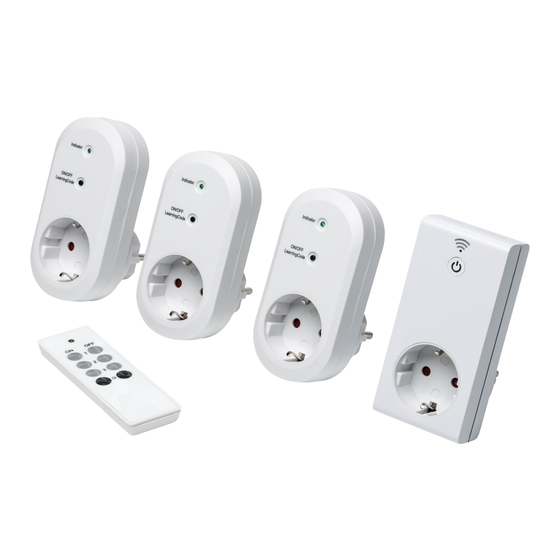

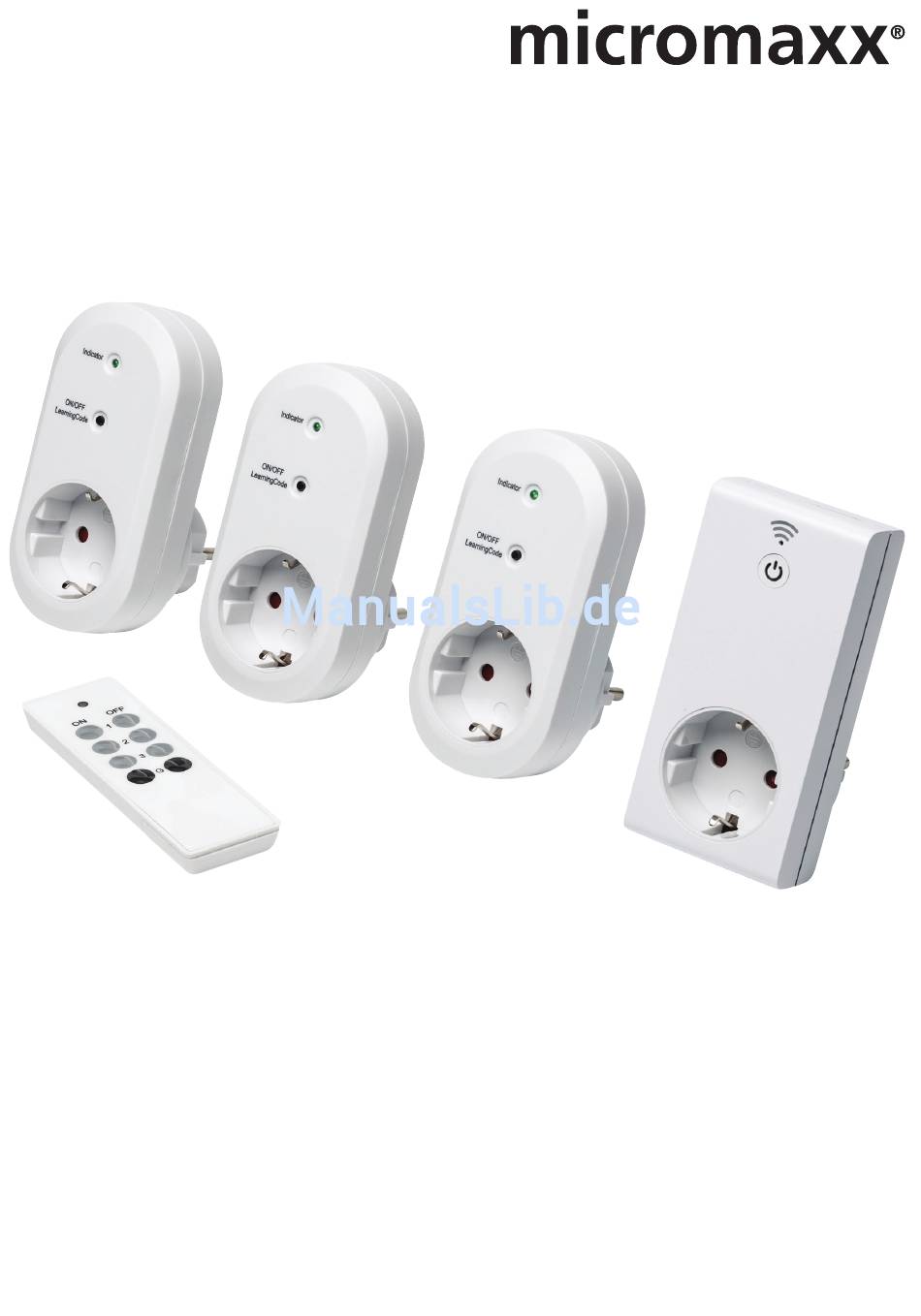

- Seite 1 Bedienungsanleitung Intelligente Steckdose mit Funksteckdosen-Set (MD 16173)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Anleitung ..................3 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....3 Lieferumfang ....................4 Bestimmungsgemäßer Gebrauch .............. 4 Sicherheitshinweise ..................5 4.1. Betriebssicherheit ....................5 4.2. Eingeschränkter Personenkreis ................. 6 4.3. Niemals selbst reparieren ..................6 4.4. - Seite 3 2 von 26...
-
Seite 4: Zu Dieser Anleitung
1. Zu dieser Anleitung Lesen Sie bitte vor Inbetriebnahme die Sicherheitsvorschriften aufmerk- sam durch und beachten Sie die Warnungen in der Bedienungsanleitung. Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. -
Seite 5: Lieferumfang
2. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: − 1 WLAN-Funktsteckdose − 3 Funksteckdosen −... -
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise 4.1. Betriebssicherheit • Das Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person be- aufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 7: Eingeschränkter Personenkreis
schluss verursachen kann. • Um statische Aufladungen zu vermeiden, sollten Sie das Gerät nicht unter extrem trockenen Bedingungen betreiben. • Unter Bedingungen mit elektrostatischer Entladung kann es zu Fehlfunktionen des Gerätes kommen. In diesem Fall ist es erfor- derlich, das Gerät auf die Werkseinstellungen zurückzusetzen. 4.2. -
Seite 8: Konformitätsinformation
5. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt MD 16173 mit den folgenden eu- ropäischen Anforderungen übereinstimmt: • R&TTE Richtline 1999/5/EG • EMV-Richtlinie 2004/108/EG • Niederspannungsrichtlinie 2006/95/EG • Öko-Design Richtlinie 2009/125/EG • RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/con- formity. -
Seite 9: Funktionsweise
7. Funktionsweise Mit dem Funksteckdosenset können Sie die Stromzufuhr beliebiger Geräte über die mitgelieferte Fernbedienung steuern. Darüberhinaus haben Sie die Möglichkeit, über die App eine Programmierung der Steckdosen vorzunehmen, um diese beispielsweise zu einem bestimmten Zeitpunkt ein- bzw. auszuschalten. Cloud Router WLAN WLAN... -
Seite 10: Geräteübersicht
8. Geräteübersicht 8.1. Funksteckdose Indicator ON/OFF LearningCode Betriebs/LED Ein-/Ausschalter, Lernfunktion Steckdose 8.2. WLAN-Funksteckdose Betriebs-LED Ein-/Ausschalter, Lernfunktion Steckdose 9 von 26... -
Seite 11: Fernbedienung
8.3. Fernbedienung Funksender Tasten ON&OFF für Steckdose 1 Tasten ON&OFF für Steckdose 2 Tasten ON&OFF für Steckdose 3 Tasten ON&OFF für alle Steckdosen Batteriefach (a. d. Rückseite) 9. Erstinbetriebnahme 9.1. Batterie der Fernbedienung vorbereiten/ wechseln Öffnen Sie das Batteriefach und ziehen Sie vor der ersten Inbetriebnahme den Isolierstreifen aus der Batteriehalterung. -
Seite 12: Inbetriebnahme Ohne Smartphone
9.2. Inbetriebnahme ohne Smartphone Um die Funksteckdosen für den Gebrauch mit der Fernbedienung anzuschließen, gehen Sie wie folgt vor: Stecken Sie eine der Funksteckdosen in eine freie Steckdose. Halten Sie die Taste an der Funksteckdose ca. 3 Sekunden gedrückt. ... - Seite 13 Zum Einrichten der WLAN-Funksteckdose über die App gehen Sie bitte wie folgt vor: Tippen Sie auf „ANMELDEN“ um sich zu registrieren. Geben Sie Ihre E-Mailadresse ein und wählen Sie ein Passwort für Ihr Benutzer- konto. Nach Abschluss des Registrierungsvorgangs können Sie Ihre Daten in die An- meldemaske eintragen und sich einloggen.
- Seite 14 Verbinden Sie Ihr Smartphone/Tablet mit dem WLAN-Netzwerk über das Sie die WLAN-Funksteckdose schalten wollen. Tippen Sie auf + , um mit der Einrichtung zu beginnen. Halten Sie die Taste an der WLAN-Funksteckdose ca. 3 Sekunden gedrückt. Die Betriebs-LED beginnt zu blinken.
- Seite 15 Sobald die WLAN-Funksteckdose gefunden wurde, können Sie diese mit dem Power-Button ein- und ausschalten. Ist die WLAN-Funksteckdose eingerichtet, haben Sie die Möglichkeit, die zusätzli- chen Funksteckdosen zu verbinden. Gehen Sie dazu wie folgt vor: Tippen Sie auf die eingerichtete Hauptsteckdose, um in deren Untermenü zu ge- langen.
- Seite 16 Tippen Sie auf „RF“ und im darauffolgenden Bildschirm + , um eine der zusätz- lichen Steckdosen einzurichten. Nun können Sie einen Namen und ein Symbol für die Funksteckdose wählen. 15 von 26...
-
Seite 17: Abmelden Einer Funksteckdose
Stellen Sie für alle Steckdosen die Betriebsart auf „SCHALTER“ ein. Tippen Sie auf + , um ein eigenes Symbol aus der Fotogalerie Ihres Smartgeräts als Symbol für eine Steckdose zu verwenden. Tippen Sie anschließend auf „SPEICHERN“. Die zusätzliche Funksteckdose wird nun in der RF-Geräteübersicht aufgeführt. Um die gewünschte Steckdose zuzuordnen, tippen Sie das Symbol nun an. -
Seite 18: Sperren
9.4. Sperren Mit der „Sperren“-Funktion können Sie verhindern, dass andere Nutzer auf die WLAN-Funksteckdose zugreifen können. Diese Funktion ist nur im lokalen Netzwerk verfügbar. 9.5. Bearbeiten Hier haben Sie die Möglichkeit, den Namen und das Symbol der ausgewählten WLAN-Funsteckdose zu bearbeiten. ... -
Seite 19: Countdown
10.2. Countdown Sie können einen Countdown einrichten, um die Strom- versorgung der WLAN-Funksteckdose nach Ablauf einer von Ihnen definierten Zeit ein- oder abzuschalten. Tippen Sie auf + , um einen neuen Timer hinzuzufü- gen. Wischen Sie die Stunden- und Minutenanzeige nach unten oder oben, um den Wert zu erhöhen, bzw. -
Seite 20: Entsorgung
11. Entsorgung Verpackung Ihr Gerät befindet sich zum Schutz vor Transport schäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können. Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. -
Seite 21: Technische Daten
AC 230V, 50Hz, 16A Schaltleistung: Max. 3680W WLAN Frequenz: 2,4GHz IEEE 802.11b/g/n WLAN Verschlüsselung: WEP/WPA-PSK/WPA2-PSK Funk-Sendefrequenz (RF): 433.92MHz Funksteckdose: MD 16173 (RF) Betriebsspannung: AC 230V, 50Hz, 16A Schaltleistung: Max. 3680W Empfangsfrequenz (RF): 433.92MHz Reichweite RF-Signal: ca. 30 m (abhängig von den Umgebungsbedingungen wie Wand- und Deckenmaterial bzw. -
Seite 22: Impressum
13. Impressum Copyright © 2015 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder an- deren Form ohne die schriftliche Genehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über... -
Seite 23: Eingeschränkte Garantie (Deutschland)
14. Eingeschränkte Garantie (Deutschland) 14.1. Allgemeine Garantiebedingungen 14.1.1. Allgemeines Die Garantie beginnt immer am Tag des Einkaufs des MEDION Gerätes von der ME- DION AG oder einem offiziellen Handelspartner der MEDION AG und bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auf- treten können. -
Seite 24: Ausschluss
Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in ei- nem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden. Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich MEDION das Recht vor, die anfallen- den Kosten in Form einer Handling Pauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen. -
Seite 25: Besondere Garantiebedingungen Für Medion
14.2. Besondere Garantiebedingungen für MEDION PC, Notebook, Pocket PC (PDA), Geräte mit Navigationsfunktion (PNA), Telefongeräte, Mobiltelefone und Geräte mit Speicherfunktion Hat eine der mitgelieferten Optionen (z.B. Speicherkarten, etc.) einen Defekt, so ha- ben Sie auch einen Anspruch auf Reparatur oder Ersatz. Die Garantie deckt Material- und Arbeitskosten für die Wiederherstellung der Funktionsfähigkeit für das betrof- fene MEDION Gerät. -
Seite 26: Besondere Garantiebedingungen Für Die Vorort Reparatur Bzw. Den Vorort Austausch
14.3. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch Soweit sich ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gel- ten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Aus- tausch für Ihr MEDION Gerät. Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden: •... - Seite 27 26 von 26...
- Seite 28 MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de MSN 5004 9163...
