Inhaltszusammenfassung für Evo Classic Bold

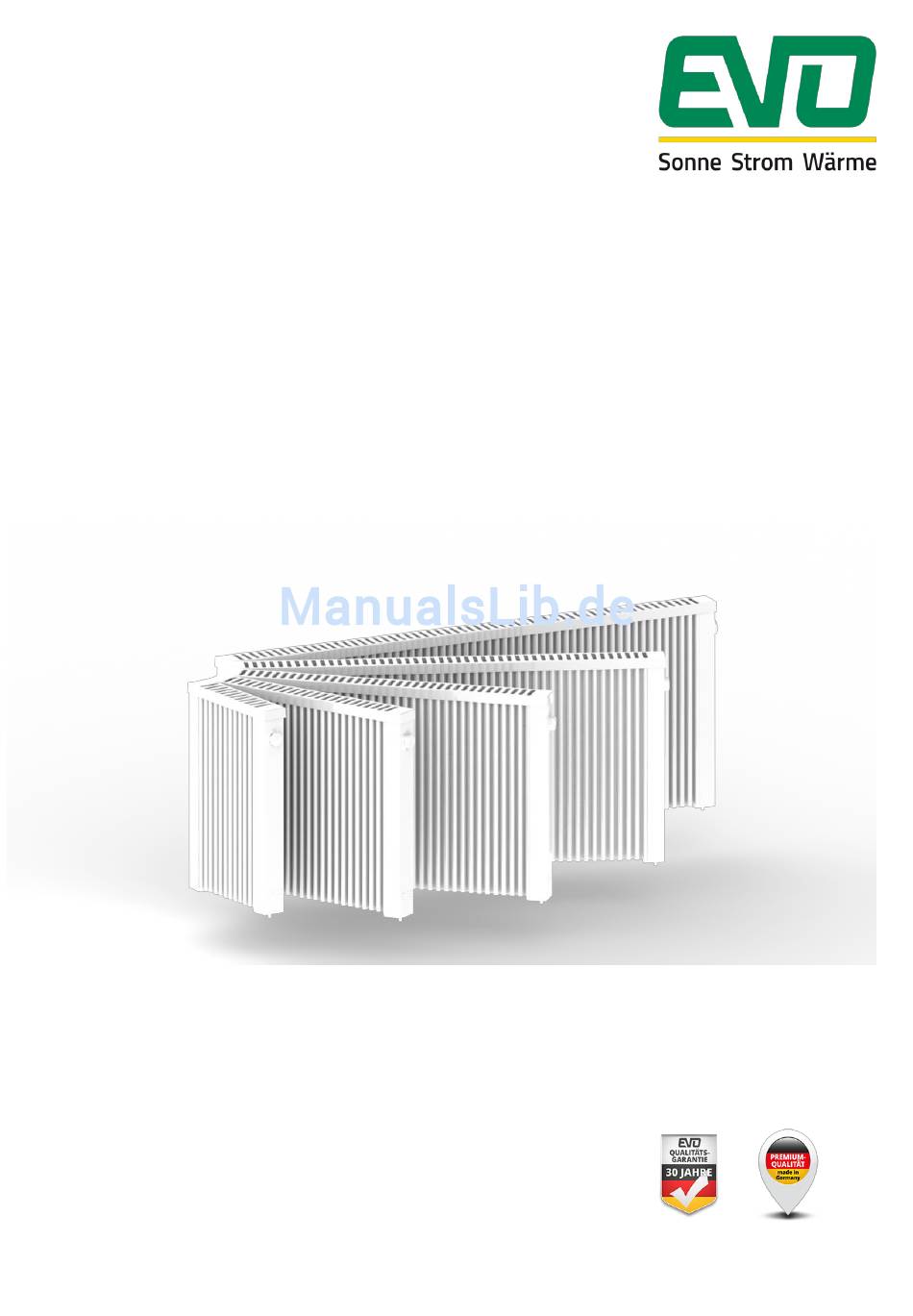

- Seite 1 Montage und Inbetriebnahme EVO Elektroheizungen Wärme zum Wohlfühlen! Seite 1 von 22 Vers. 30.01.2017...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihr Vertrauen. Sie haben mit einer EVO Elektroheizung ein innovatives Hightech-Produkt erworben. Bei sachgemäßer Montage, Verwendung und Pflege werden Sie die Heizung über viele Jahre zu Ihrer vollsten Zufriedenheit nutzen können.
- Seite 3 Durch das Abdecken besteht Brandgefahr. Elektrische Sicherheit Die EVO Elektroheizung muss so montiert werden, dass Netzkabel und das Gerät nicht von Personen berührt werden kann, die sich in der Badewanne oder unter der Dusche befinden. Tauchen Sie das Gerät niemals in Wasser und setzen Sie es nicht Niederschlägen ( z.B.
- Seite 4 Bei ortsfesten Heizgeräten Wird die EVO Elektroheizung über eine Herdanschlussdose angeschlossen, ist die Installation durch einen Fachbetrieb auszuführen. Es ist eine Trennvorrichtung in die festverlegte elektrische Installation nach der Errichterbestimmung einzubauen, die an jedem Pol eine Kontaktöffnungsweite entsprechend der Bedingungen der Überspannungskategorie III für volle Trennung aufweist.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Classic Slimline Seite 6 Classic Bold Seite 8 Trend Slimline Seite 10 Trend Bold Seite 12 Style Seite 14 Einbauthermostat Seite 16 Funk- oder Wandthermostat Seite 18 Thermostat R2T Seite 22 Seite 5 von 22 Vers. 30.01.2017... -
Seite 6: Classic Slimline
CLASSIC SLIMLINE Wandmontage der EVO Elektroheizung Geeignete Montagestelle: Es wird eine Montage an einer Außenwand unter einem Fenster empfohlen. Wenn die Montage an einer Außenwand nicht möglich ist, kann die Heizung auch an einer Innenwand montiert werden. Minimum 2cm Bei der Wandmontage ist ein Mindestabstand... -
Seite 7: Abstände Der U-Schienen Für Die Unterschiedlichen Modelle
Abstände der U-Schienen für die unterschiedlichen Modelle 40cm Classic Slimline mit einer Breite von 40cm. Gewicht: ca. 14kg Modell: FL 400, FL 500, FL 650 20cm 70cm Classic Slimline mit einer Breite von 70cm. Gewicht: ca. 26kg Modell: FL 800, FL 1000, FL 800/1300 45cm 100cm Classic Slimline mit einer Breite von... -
Seite 8: Classic Bold
CLASSIC BOLD Wandmontage der EVO Elektroheizung Geeignete Montagestelle: Es wird eine Montage an einer Außenwand unter einem Fenster empfohlen. Wenn die Montage an einer Außenwand nicht möglich ist, kann die Heizung auch an einer Innenwand montiert werden. Bei der Wandmontage ist ein Mindestabstand... - Seite 9 Abstände der U-Schienen für die unterschiedlichen Modelle 37,5cm Classic Bold mit einer Breite von 37,5cm. Gewicht: ca. 29kg Modell: FLD 800, FLD 1000, FLD 1300 20cm 67,5cm Classic Bold mit einer Breite von 67,5cm. Gewicht: ca. 53kg Modell: FLD 1600, FLD 2000, FLD 2600...
-
Seite 10: Trend Slimline
TREND SLIMLINE Wandmontage der Classic Bold Geeignete Montagestelle: Es wird eine Montage an einer Außenwand unter einem Fenster empfohlen. Wenn die Montage an einer Außenwand nicht möglich ist, kann die Heizung auch an einer Minimum 1cm Minimum 1cm Innenwand montiert werden. - Seite 11 Abstände der U-Schienen für die unterschiedlichen Modelle 70cm Trend Slimline mit einer Breite von 70cm. Gewicht: ca. 14kg Modell: FN 400, FN 500, FN 650 45cm Trend Slimline mit einer Breite von 100cm. 100cm Gewicht: ca. 20kg Modell: FN 600, FN 750, FN 600/1000 75cm Trend Slimeline mit einer Breite von 130cm...
-
Seite 12: Trend Bold
TREND BOLD Wandmontage der EVO Elektroheizung Geeignete Montagestelle: Es wird eine Montage an einer Außenwand unter einem Fenster empfohlen. Wenn die Montage an einer Außenwand nicht möglich ist, kann die Heizung auch an einer Innenwand montiert werden. Bei der Wandmontage ist ein Mindestabstand... - Seite 13 Abstände der U-Schienen für die unterschiedlichen Modelle 67,5cm Trend Bold mit einer Breite von 67,5cm. Gewicht: ca. 28kg Modell: FND 800, FND 1000, FND 800/1300 40cm 97,5cm Trend Bold mit einer Breite von 97,5cm. Gewicht: ca. 41kg Modell: FND 1200, FND 1500, 75cm FND 1200/2000 127,5cm...
-
Seite 14: Style
STYLE Wandmontage der EVO Elektroheizung Geeignete Montagestelle: Es wird eine Montage an einer Außenwand unter einem Fenster empfohlen. Wenn die Montage an einer Außenwand nicht möglich ist, kann die Heizung auch an einer Innenwand montiert werden. Bei der Wandmontage ist ein Mindestabstand vom Boden zur Unterseite der Heizung von 8cm einzuhalten. - Seite 15 Abstände der U-Schienen für die unterschiedlichen Modelle 40cm 40cm EVO Elektroheizung Style mit einer Breite von 40cm. Gewicht: ca. 28kg Modell: FLH 900, FLH 1050, FLH 1150 20cm 70cm EVO Elektroheizung Style mit einer Breite von 70cm. Gewicht: ca. 52kg...
-
Seite 16: Einbauthermostat
Einbauthermostat ( Typ ETER00A1 ) Mit dem Drehregler (gleichzeitig ein Drucktaster) wird die gewünschte Temperatur im Bereich bis 6 (entspricht ca. 5°C bis 30°C) eingestellt. Beim Drücken des Drehreglers wird der Absenkmodus gestartet, unterbrochen oder ausgeschaltet. Legende: LED leuchtet rot = Aufheizen der Heizung LED leuchtet grün = Heizung befindet sich im Absenkmodus Drücken... -
Seite 17: Anschlussbelegung Eter00A1
Anschlussbelegung ETER00A1 Seite 17 von 22 Vers. 30.01.2017... -
Seite 18: Der Sender
Funkthermostat ( Typ ETFS00A1 ) Inhalt Produktdarstellung - Sender ........Seite 18 Einbauort des Senders und Inbetriebnahme....Seite 19 Funkverbindung ............Seite 19 Einstellungen ............Seite 20 Programmierung ............Seite 21 Anschlussbelegung Empfänger ETFE00A1 ....Seite 21 Programmänderung ........... -
Seite 19: Einbauort Des Senders Und Inbetriebnahme
Installation Montage Wandmontage Einbauort des Senders Der Raumtemperaturregler misst so genau wie möglich Zur Montage des Gerätes an der Wand die Raumtemperatur des Wohnbereiches, um die muss es von seinem Sockel getrennt Heizung entsprechend zu regulieren. Der Raumtem- werden. Befestigen Sie den Sockel mit peraturfühler befindet sich im Gehäuse des Senders. -
Seite 20: Einstellungen
Einstellungen Uhreinstellung Ständiger Komfortbetrieb ( Tagesbetrieb ) Den Wahlknopf auf drehen. Gewünschte Temperatur bei Abwesenheit Die Uhrzeit mit der Taste oder ( voreingestellt auf 19°C ). einstellen. Einstellung: Kurzer Tastendruck: langsames Vorstellen, Minute für Minute. Den Wahlknopf auf drehen. Langer Tastendruck: schnelles Vorstellen. -
Seite 21: Programmierung
Programmierung Programmänderung Beispiel: Die Programmierung für Mittwoch soll so Das wöchentliche Programm ist voreingestellt und geändert werden, dass auf Komfortbetrieb zwischen kann jederzeit verändert werden: 13:00 und 22:00 umgeschaltet wird. Den Wahlknopf auf PROG drehen. PROG: Programmiermodus, Das Programm für Montag (1) : Mittwoch auswählen wird angezeigt und das erste Zeitfenster blinkt. -
Seite 22: Thermostat R2T
Externe Thermostate ( Typ ETNKR2T / ETNTR2T ) Die Raumtemperatur wird durch den eingebauten Fühler Leuchtet rot, wenn gemessen und am äußeren Einstellknopf eingestellt. Regler Wärme anfordert Die Skala *...6 entspricht 5...30°C. Leuchtet grün, bei Netzschalter Absenkbetrieb Hinweis: Nach dem Einschalten ist die Basisregelfunktion aktiviert.
