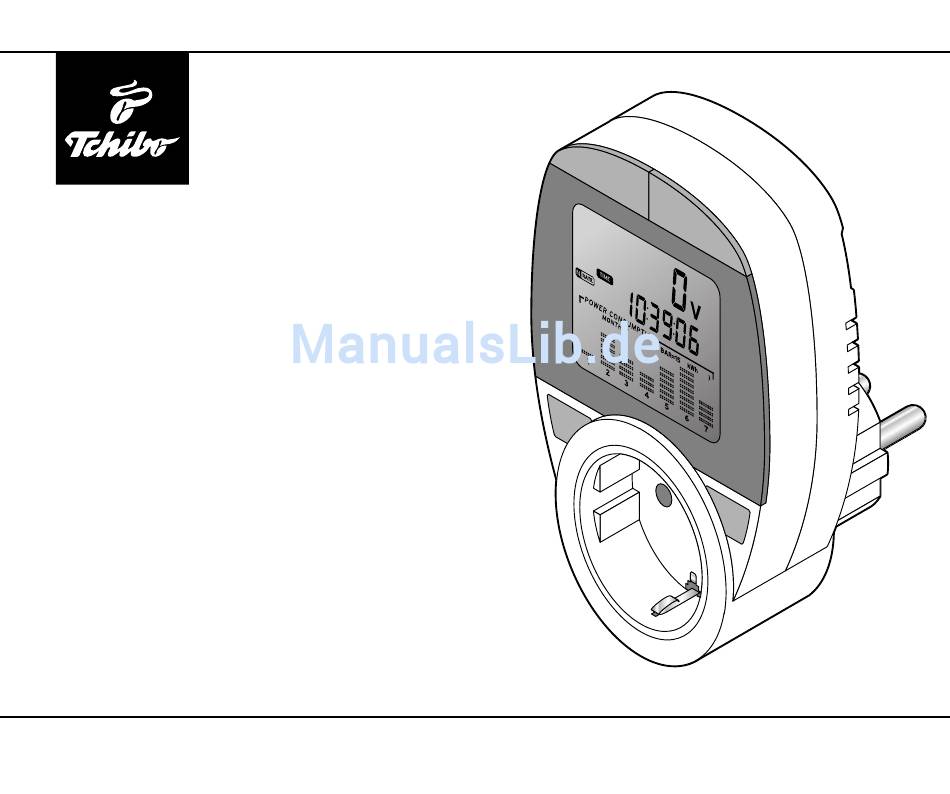

- Seite 1 I N G Energieverbrauch- Messgerät C . / N . / Bedienungsanleitung Tchibo GmbH D-22290 Hamburg • 533660FV5X03GS • 267773...
-
Seite 2: Ihr Tchibo Team
Stromverbrauch senken und den CO -Ausstoß reduzieren. Das schont den Geldbeutel und die Umwelt. Wir wünschen Ihnen viel Erfolg beim Stromsparen! Ihr Tchibo Team Ausgezeichnete Produktqualität, sorgsame Auswahl und exklusive Herstellung. Nur ein Produkt, das diese Kriterien erfüllt, trägt das Qualitätssiegel von Tchibo. -
Seite 3: Inhaltsverzeichnis
Inhalt Zu dieser Anleitung Sicherheitshinweise 12 Auf einen Blick (Lieferumfang) Funktion der Tasten 14 Batterien einsetzen/wechseln 15 Einstellungen vornehmen Einstellmodus aufrufen Uhrzeit einstellen Normalen Stromtarif einstellen 20 Speziellen Stromtarif einstellen CO2-Ausstoß einstellen 22 Überlastgrenzwert (OVERLOAD) einstellen 23 Verbraucher anschließen... - Seite 4 24 Die verschiedenen Anzeigen 25 Oberer Anzeigenbereich Automatische Anzeige Ausgewählte Anzeige 28 Mittlerer Anzeigenbereich Unterer Anzeigenbereich Zwischen den verschiedenen Balkendiagrammen wechseln 34 Stromverbrauch eines bestimmten Tages / Monats anzeigen lassen Reset 36 Hintergrundbeleuchtung 36 Reinigung 37 Technische Daten 39 Entsorgen...
-
Seite 5: Zu Dieser Anleitung
Zu dieser Anleitung Der Artikel ist mit Sicherheitsvorrichtungen ausgestattet. Lesen Sie trotzdem aufmerksam die Sicherheitshinweise und benutzen Sie den Artikel nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzu- geben. - Seite 6 Das Signalwort GEFAHR warnt vor möglichen schweren Verletzungen und Lebensgefahr. Das Signalwort WARNUNG warnt vor Verletzungen und schweren Sachschäden. Das Signalwort VORSICHT warnt vor leichten Verlet- zungen oder Beschädigungen. So sind ergänzende Informationen gekennzeichnet.
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Verwendungszweck • Das Energieverbrauch-Messgerät ist zum Messen des Energie verbrauchs von in Privat-Haushalten üblichen Elektro geräten konzi piert. Es ist für gewerbliche Zwecke ungeeignet. • Es dürfen keine Geräte ohne Netzkabel angeschlossen werden (z.B. Akku-Leuchten oder Akku-Ladegeräte, die direkt in die Steckdose gesteckt werden) •... - Seite 8 GEFAHR für Kinder • Kinder erkennen nicht die Gefahren, die bei unsachge- mäßem Umgang mit Elektrogeräten entstehen können. Halten Sie Kinder daher von dem Artikel fern. • Halten Sie Kinder von Verpackungsmaterial fern. Es besteht u.a. Erstickungsgefahr! • Batterien können bei Verschlucken lebensgefährlich sein.
- Seite 9 • Tauchen Sie den Artikel nicht in Wasser oder andere Flüssigkeiten ein, da sonst die Gefahr eines elektrischen Schlages besteht, wenn Sie das Messgerät in die Steck- dose stecken. Halten Sie den Artikel von Spritz- und Tropfwasser fern. Berühren Sie das Gerät nicht mit feuchten Händen, wenn es ans Stromnetz ange- schlossen ist.
- Seite 10 • Nehmen Sie das Gerät nicht in Betrieb, wenn das Gerät sichtbare Schäden aufweist oder heruntergefallen ist. • Stecken Sie niemals mehrere Energieverbrauchs- Messgeräte hintereinander. • Nehmen Sie keine Veränderungen am Artikel vor. Lassen Sie Reparaturen am Gerät nur von einer Fachwerkstatt bzw.
- Seite 11 • Bewahren Sie das Gerät nicht zusammen mit explosiven oder entflammbaren Substanzen auf. WARNUNG vor Verletzungen • Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. die betroffenen Stellen mit Wasser und suchen Sie umgehend einen Arzt auf.
-
Seite 12: Auf Einen Blick (Lieferumfang)
Auf einen Blick (Lieferumfang) Taste BAR/NEXT Batteriefach (Rückseite) Taste SET/OK I N G Display Netzstecker Taste ACC./- C . / Steckdose für Taste MON./+ N . / Stromverbraucher ohne Abbildung: 2 x Batterien 1,5 V, Typ LR44 (liegen bei) -
Seite 13: Funktion Der Tasten
Funktion der Tasten SET/OK • Einstellmodus aufrufen • Einstellungen speichern und nächste Einstellung aufrufen (im Einstellmodus) BAR/NEXT • zur nächsten Ziffer/zur Einheit wechseln (im Einstellmodus) • zwischen Stunden und Minuten wechseln (im Einstellmodus) • Balkendiagramm im unteren Anzeigebereich wählen MON./+ •... -
Seite 14: Batterien Einsetzen/Wechseln
Batterien einsetzen/wechseln Zwei Batterien sorgen dafür, dass Einstellungen und Mess- daten gespeichert bleiben, wenn das Gerät nicht in einer Steckdose steckt. Ziehen Sie den Batteriefachdeckel aus dem Gerät. 2. Setzen Sie die beiliegenden Batterien wie im Batteriefachdeckel abgebildet ein bzw. tauschen Sie die verbrauch ten Batterien gegen neue aus. -
Seite 15: Einstellungen Vornehmen
3. Setzen Sie den Deckel wieder ein. Der Batteriefachdeckel muss sicher ein- rasten. Einstellungen vornehmen Damit Sie korrekte Werte vom Energieverbrauch-Messgerät ablesen können, müssen Sie bestimmte Einstellungen vor- nehmen. Die Einstellungen erscheinen in der folgenden Reihenfolge: • Uhrzeit • 24- oder 12-Stundenformat (Hr) -
Seite 16: Einstellmodus Aufrufen
• Normaler Stromtarif oder • Beginn des normalen Stromtarifs • Spezieller Stromtarif oder • Beginn des speziellen Stromtarifs • -Ausstoß pro KWh (Kg) • Überlastgrenzwert für Leistung (W) oder Stromstärke (A) Einstellmodus aufrufen Halten Sie die Taste SET/OK ca. 3 Sekunden lang gedrückt. -
Seite 17: Uhrzeit Einstellen
Uhrzeit einstellen Stellen Sie mit MON./+ und ACC./- die Stunden ein. Wenn Sie die Tasten gedrückt halten laufen die Stunden schnell vor bzw. zurück. 2. Drücken Sie die Taste BAR/NEXT. Die Minuten blinken. 3. Stellen Sie mit MON./+ und ACC./- die Minuten ein. 4. -
Seite 18: Normalen Stromtarif Einstellen
6. Drücken Sie die Taste SET/OK, um in die nächste Ein- stellung zu gelangen. Normalen Stromtarif einstellen Wenn Sie den Einstellmodus aufgerufen haben, drücken Sie 2 x SET/OK. erscheint im Display. Die erste Ziffer des Wertes blinkt. 2. Stellen Sie mit MON./+ und ACC./- den gewünschten Wert ein und wechseln Sie mit BAR/NEXT zur nächsten Ziffer. - Seite 19 erscheint im Display und die Stunden blinken. 6. Stellen Sie den Beginn des normalen Stromtarifs ein, wie im Abschnitt „Uhrzeit einstellen“ beschrieben. Wenn Sie nur einen Stromtarif (keinen 2. Tarif z.B. für Nachtstunden, siehe Abschnitt „Speziellen Strom tarif einstellen“) haben, müssen Sie hier nichts einstellen bzw.
-
Seite 20: Speziellen Stromtarif Einstellen
Speziellen Stromtarif einstellen Manche Stromanbieter bieten zusätzlich zu einem nor- malen Stromtarif noch einen speziellen Stromtarif an, z.B. einen günstigeren Nachttarif. Wenn Sie den Einstellmodus aufgerufen haben, drücken Sie 4 x SET/OK. erscheint im Display. Die erste Ziffer des Wertes blinkt. 2. -
Seite 21: Co2-Ausstoß Einstellen
-Ausstoß einstellen Der C0 -Ausstoß pro KWh ist sehr unterschiedlich, je nachdem wie Ihr Stromanbieter seinen Strom erzeugt (z.B. in Atom-, Kohle- oder Ökostromkraftwerken). Ermitteln Sie den für Ihren Stromanbieter passenden Wert im Internet oder erkundigen Sie sich bei Ihrem Stroman- bieter. -
Seite 22: Überlastgrenzwert (Overload) Einstellen
Überlastgrenzwert (OVERLOAD) einstellen Der Überlastgrenzwert kann für die Leistung oder Strom- stärke eingestellt werden. Wird der eingestellte Grenzwert während einer Messung überschritten, ertönt ein Alarm- signal. Wenn Sie den Einstellmodus aufgerufen haben, drücken Sie 7 x SET/OK. erscheint im Display. Die erste Ziffer des Wertes blinkt. -
Seite 23: Verbraucher Anschließen
Alle Einstellungen sind abgeschlossen. Im Display erscheint wieder die normale Anzeige. Verbraucher anschließen 1. Stecken Sie den Stecker des Messge- rätes in eine gut erreichbare Steckdose. 2. Stecken Sie den Netzstecker des Strom - I N G verbrauchers, z.B. eines Kühlschranks in die Steckdose des Messgerätes. -
Seite 24: Die Verschiedenen Anzeigen
Die verschiedenen Anzeigen Oberer Anzeigenbereich Mittlerer Anzeigenbereich Unterer Anzeigenbereich... -
Seite 25: Oberer Anzeigenbereich
Oberer Anzeigenbereich Sofern keine andere Anzeige aufgerufen wird, werden im Display automatisch nacheinander die folgenden gemes- senen Werte angezeigt: • Spannung in Volt (V) • Stromstärke in Ampere (A) • ermittelte Leistung in Watt (W). Um sich die oben genannten oder andere Werte länger anzeigen zu lassen, drücken Sie die Taste MON./+. - Seite 26 • Spannung in Volt (V) • Stromstärke in Ampere (A) • ermittelte Leistung in Watt (W) • Frequenz in Hertz (Hz) • Leistungsfaktor (P. F. = Power Factor) Der Power Factor gibt den Leistungsfaktor des Stroms Zur Vermeidung von Übertragungsverlusten streben Stromversorger einen möglichst hohen Leistungsfaktor an (Idealfall 1,0).
- Seite 27 • Maximale gemessene Stromstärke während einer Messung in A (MAX.) • Maximale ermittelte Leistung während einer Messung in W (MAX.) • Wird 30 Sekunden lang keine Taste gedrückt, erscheint wieder die automatische Anzeige. • Nur die Werte der maximalen gemessenen Strom- stärke und der maximalen ermittelten Leistung bleiben erhalten, wenn das Energieverbrauchs- Messgerät vom Stromnetz getrennt wird.
-
Seite 28: Mittlerer Anzeigenbereich
Mittlerer Anzeigenbereich Sie können einstellen, welchen der folgenden Werte Sie sich permanent anzeigen lassen möchten. Drücken Sie die Taste ACC./-. Die Werte erscheinen in der folgenden Reihenfolge: Uhrzeit Stromverbrauch in Kilowattstunden (kWh) seit Beginn einer Messung Es können Werte von 0,001 bis 999999 kWh angezeigt werden. - Seite 29 Wenn die Leistung des angeschlossenen Ver- brauchers unter die kleinste messbare Leistung (0,23 Watt) fällt, z.B. wenn der Verbraucher ausgeschaltet wird, stoppt die Zeiterfassung. Sie beginnt erst wieder, wenn die Leistung über 0,23 Watt steigt. Die Zeit wird auch im Standby-Betrieb erfasst, wenn die Leistung über 0,23 Watt liegt.
- Seite 30 Gesamt-CO -Ausstoß (kg), die der angeschlos- sene Verbraucher verursacht. Der Wert wird errechnet auf Basis des eingege- benen CO - Ausstoßes pro KWh (siehe Kapitel „Einstellungen vornehmen”). Es können Werte von 0,001 bis 999999 kg angezeigt werden. Die Kommastelle verschiebt sich automatisch.
-
Seite 31: Unterer Anzeigenbereich
Unterer Anzeigenbereich Die Balkendiagramme DAILY (täglich) und MONTHLY (monatlich) zeigen Ihnen den Stromverbrauch des ange- schlossenen Verbrauchers der letzten 7 Tage bzw. der letzten 7 Mo nate (1 Monat = 30 Tage). Der letzte Balken zeigt den Strom verbrauch des begonnen Tages bzw. Monats an. - Seite 32 Die Balkendiagramme DAILY DIF. (tägl. Diffe- renz) und MONTHLY DIF. (monatl. Differenz) zeigen Ihnen nicht den Strom- verbrauch, sondern den oberen Bereich der Diagramme DAILY und MONTHLY in vergrößer - ter Darstellung (in unse rem Beispiel: DAILY: 1 Balken = 5 kWh, DAILY DIF.: 1 Balken = 2 kWh), so dass Sie die Abweichungen besser erkennen können.
- Seite 33 Sie können sich auch den Stromverbrauch eines bestimmten Tages oder Monats in KWh anzeigen lassen. Um ein anderes Balkendiagramm aufzurufen, drücken Sie die Taste BAR/NEXT. Die Diagramme erscheinen in der folgenden Reihenfolge: • Stromverbrauch der letzten 7 Tage (DAILY) • Stromverbrauch der letzten 7 Monate (MONTHLY) •...
- Seite 34 Diese Funktion gibt es nur für die Diagramme DAILY und MONTHLY. Halten Sie die Taste BAR/NEXT ca. 3 Sekunden lang gedrückt. Der erste Balken blinkt und im mittleren Anzeigen - bereich wird der Stromverbrauch dieses Tages bzw. Monats in KWh angezeigt. Drücken Sie die Taste MON./+ oder ACC./-, um zwischen den verschiedenen Balken zu navigieren.
- Seite 35 Wenn Sie das Energieverbrauchs-Messgerät zurück- setzen, werden alle gemessenen Werte unwieder- bringlich gelöscht. Die Einstellungen bleiben erhalten. Halten Sie die Tasten MON./+ und ACC./- 3 Sekunden lang gedrückt. Alle Anzeigen im Display blinken. 2. Wenn Sie das Gerät wirklich zurücksetzen möchten, drücken Sie die Tasten ACC./- und SET/OK ca.
-
Seite 36: Hintergrundbeleuchtung
Hintergrundbeleuchtung Die Hintergrundbeleuchtung leuchtet 10 Sekunden lang auf, wenn Sie das Energieverbrauchs-Messgerät in eine Steck- dose stecken oder eine Taste drücken. Das Energieverbrauchs-Messgerät muss dafür in einer Steckdose stecken. Um die Batterien zu schonen, leuchtet die Hintergrundbeleuchtung nicht auf, wenn das Gerät nicht in der Steckdose steckt. Reinigung Wischen Sie das Gerät bei Bedarf mit einem trockenen, fusselfreien Tuch ab. -
Seite 37: Technische Daten
Technische Daten Modell: 267 773 (Deutschland/Österreich) Netzspannung: 230 V ~ 50 Hz max. Leistungsaufnahme: 3680 W Messbereich Strom: 0,001 - 16 A Messbereich Leistung: 0,23 - 3680 W Stromverbrauchanzeige: 0 - 999999 kWh Batterien: 2x LR44 Knopfzellen 1,5V Schutzklasse: Luftfeuchte: max. - Seite 38 Made exclusively for: Tchibo GmbH, Überseering 18, D-22297 Hamburg, www.tchibo.de Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.
-
Seite 39: Entsorgen
Entsorgen Der Artikel, seine Verpackung und die mitgelieferten Batterien wurden aus wertvollen Materialien hergestellt, die wiederverwertet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und Leicht ver packungen. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! - Seite 40 Batterien gehören nicht in den Hausmüll! Sie sind gesetzlich dazu verpflichtet, leere Batte- rien bei einer Sammelstelle Ihrer Gemeinde- oder Stadtverwaltung oder beim batterievertreibenden Fachhandel abzugeben. Batterien, die mit diesen Buchstaben gekenn- zeichnet sind, enthalten u.a. die folgenden Schad- stoffe: Pb = Blei, Cd = Cadmium, Hg = Quecksilber. Artikelnummer: D 267 773 (D/A)
