6.3
Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um ca. 500 mm überragen, der Abstand zu festen Bauwerken muss mind. 1200 mm betragen.
Die Böschung ist nach DIN 4124 anzulegen. Der Baugrund muss waagerecht und eben sein und eine
ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (1000 mm ab Oberkante
Behälterkörper) über dem Behälter nicht überschritten wird. Für die ganzjährige Nutzung der Anlage ist
eine Installation des Behälters und der wasserführenden Anlagenteile im frostfreien Bereich notwendig. In
der Regel liegt die frostfreie Tiefe bei ca. 800 mm, genaue Angaben hierzu erhalten Sie bei der
zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (Körnung 8/16 nach DIN 4226-1,
Dicke ca. 150-200 mm) aufgetragen, wobei darauf zu achten ist, dass diese sehr kompakt gestaltet wird.
Bei nicht tragfähigem Grund ist eine armierte Magerbetonplatte von ca. 100 mm Stärke zu erstellen.

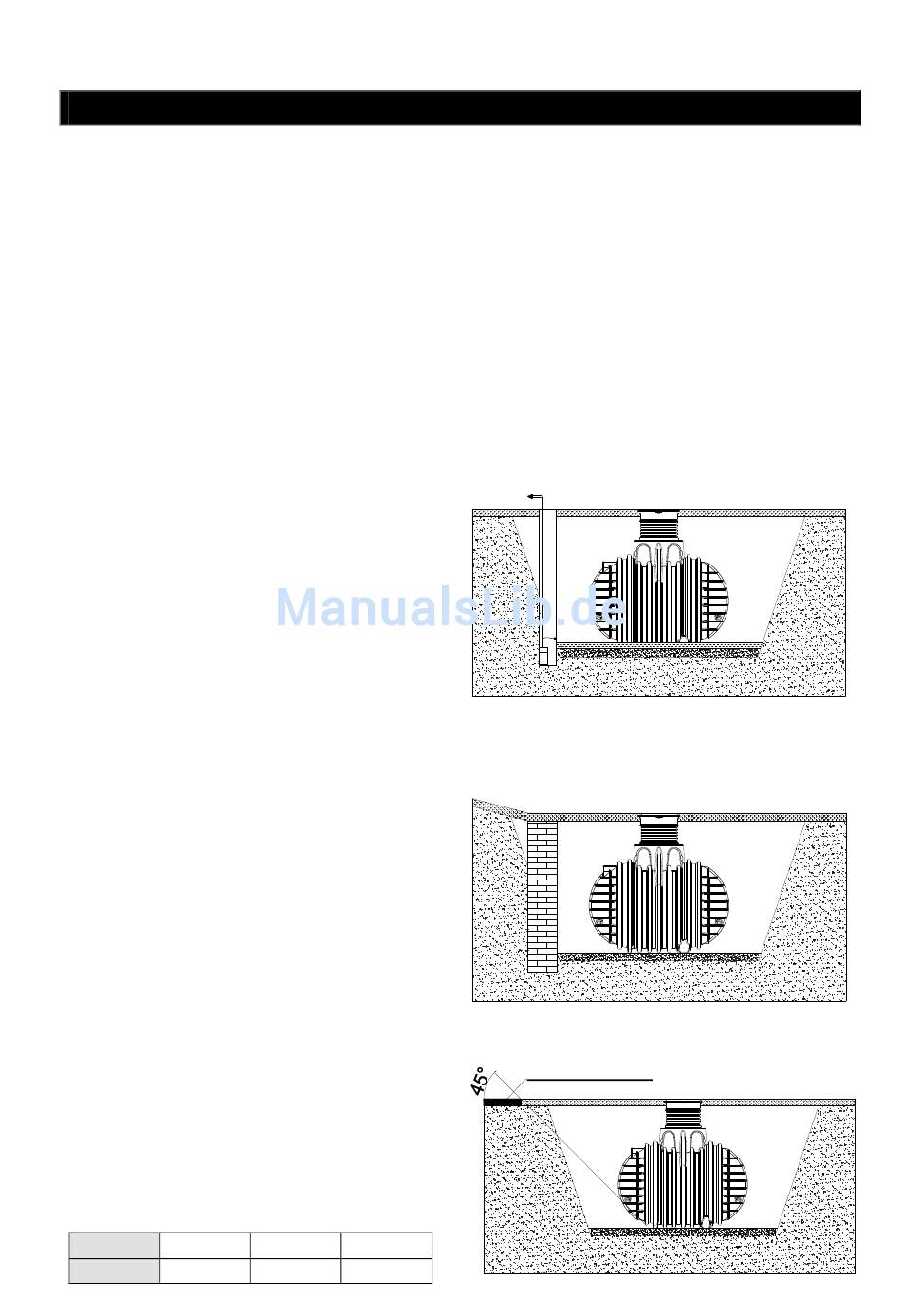

6.3.1 Grundwasser und bindige (wasserundurchlässige) Böden
Bei nur gelegentlich auftretendem Grundwasser
und
bindigen,
wasserundurchlässigen
(z.B. Lehm) ist für eine ausreichende Ableitung
(Drainage) des Grund- bzw. Sickerwassers zu
sorgen, so dass die Behälter nie tiefer als
800 mm im Grundwasser stehen. Ggf. muss die
Drainageleitung in einem senkrecht eingebauten
DN 300 Rohr
enden,
Tauchdruckpumpe
eingelassen
überschüssige Wasser abpumpt. Die Pumpe ist
regelmäßig zu überprüfen.
Ist zu erwarten, dass die Behälter tiefer eintauchen, ist in jedem Fall für eine ausreichende Ableitung zu
sorgen.
6.3.2 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe
(< 5 m) eines Hanges, Erdhügels oder einer
Böschung
muss
eine
Stützmauer zur Aufnahme des Erddrucks errichtet
werden. Die Mauer muss die Behältermaße um
mind. 500 mm in alle Richtungen überragen und
einen Mindestabstand von 1200 mm zum Behälter
haben.
6.3.3 Installation neben befahrenen Fläche
Bei Installation der Behälter neben befahrenen
Flächen die mit schwereren Fahrzeugen als
PKW´s befahren werden muss gewährleistet sein,
dass die auftretenden Belastungen durch diese
Fahrzeuge nicht auf den Behälter übertragen
werden. Der Abstand entspricht mindestens der
Grubentiefe.
Mind. Abstand zu befahrenen Flächen:
Behälter
3700 L
Abstand
1950 mm
mail@graf.info
www.graf .info
6.
Einbau und Montage
Böden
in
dem
eine
ist,
die
das
statisch
berechnete
4500 L
6500 L
2140 mm
2500 mm
Befahrene Straße
6 / 9
