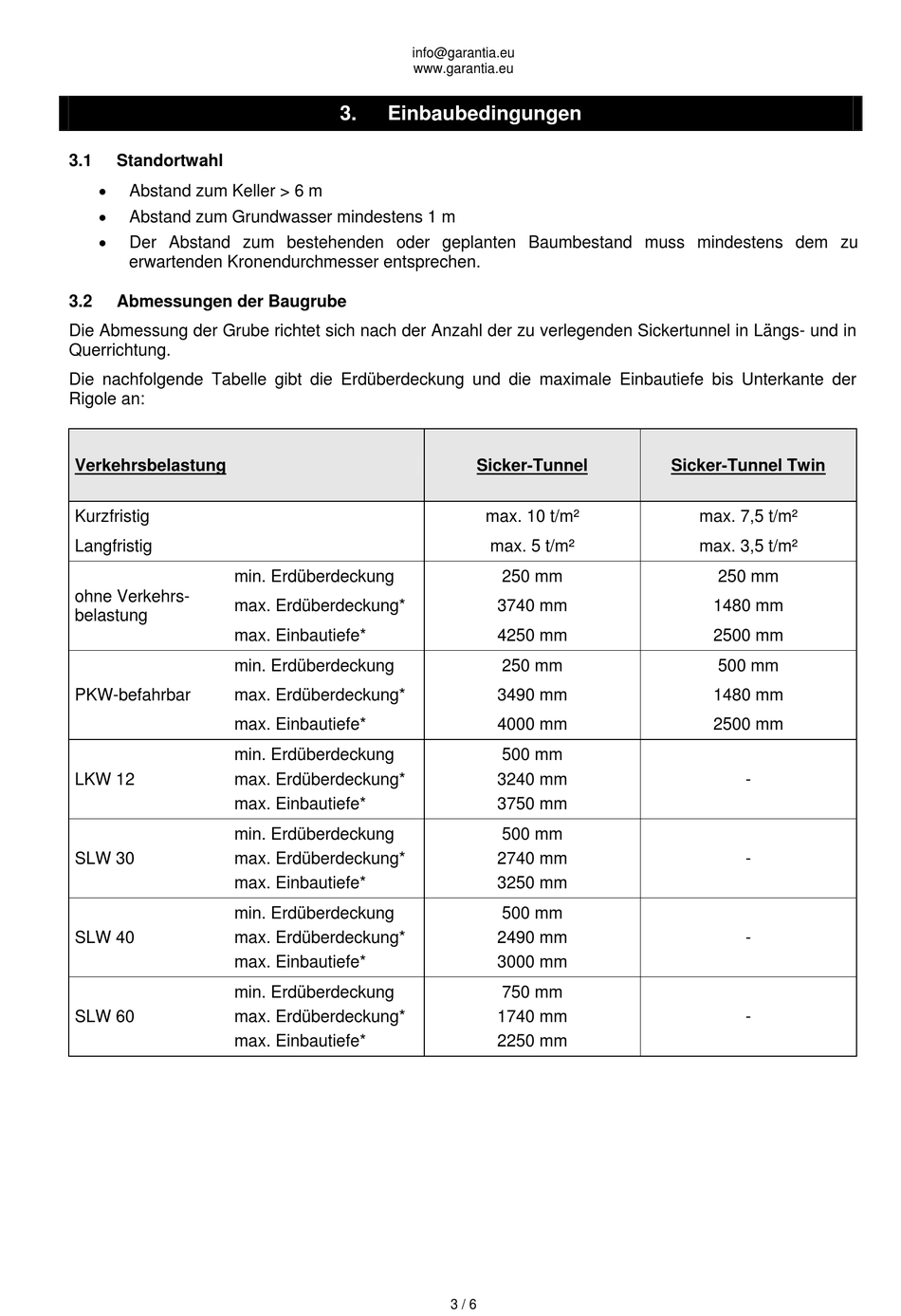

Einbaubedingungen; Standortwahl; Abmessungen Der Baugrube - Garantia Sicker Tunnel Anleitung

3.1

Standortwahl


Abstand zum Keller > 6 m

Abstand zum Grundwasser mindestens 1 m

Der Abstand zum bestehenden oder geplanten Baumbestand muss mindestens dem zu
erwartenden Kronendurchmesser entsprechen.
3.2

Abmessungen der Baugrube

Die Abmessung der Grube richtet sich nach der Anzahl der zu verlegenden Sickertunnel in Längs- und in
Querrichtung.
Die nachfolgende Tabelle gibt die Erdüberdeckung und die maximale Einbautiefe bis Unterkante der
Rigole an:
Verkehrsbelastung
Kurzfristig
Langfristig
min. Erdüberdeckung
ohne Verkehrs-
max. Erdüberdeckung*
belastung
max. Einbautiefe*
min. Erdüberdeckung
PKW-befahrbar max. Erdüberdeckung*
max. Einbautiefe*
min. Erdüberdeckung
LKW 12 max. Erdüberdeckung*
max. Einbautiefe*
min. Erdüberdeckung
SLW 30 max. Erdüberdeckung*
max. Einbautiefe*
min. Erdüberdeckung
SLW 40 max. Erdüberdeckung*
max. Einbautiefe*
min. Erdüberdeckung
SLW 60 max. Erdüberdeckung*
max. Einbautiefe*
info@garantia.eu
www.garantia.eu
3.

Einbaubedingungen

Sicker-Tunnel
max. 10 t/m²
max. 5 t/m²
250 mm
3740 mm
4250 mm
250 mm
3490 mm
4000 mm
500 mm
3240 mm
3750 mm
500 mm
2740 mm
3250 mm
500 mm
2490 mm
3000 mm
750 mm
1740 mm
2250 mm
3 / 6
Sicker-Tunnel Twin
max. 7,5 t/m²
max. 3,5 t/m²
250 mm
1480 mm
2500 mm
500 mm
1480 mm
2500 mm
-
-
-
-
