Inhaltszusammenfassung für Innome Scitis

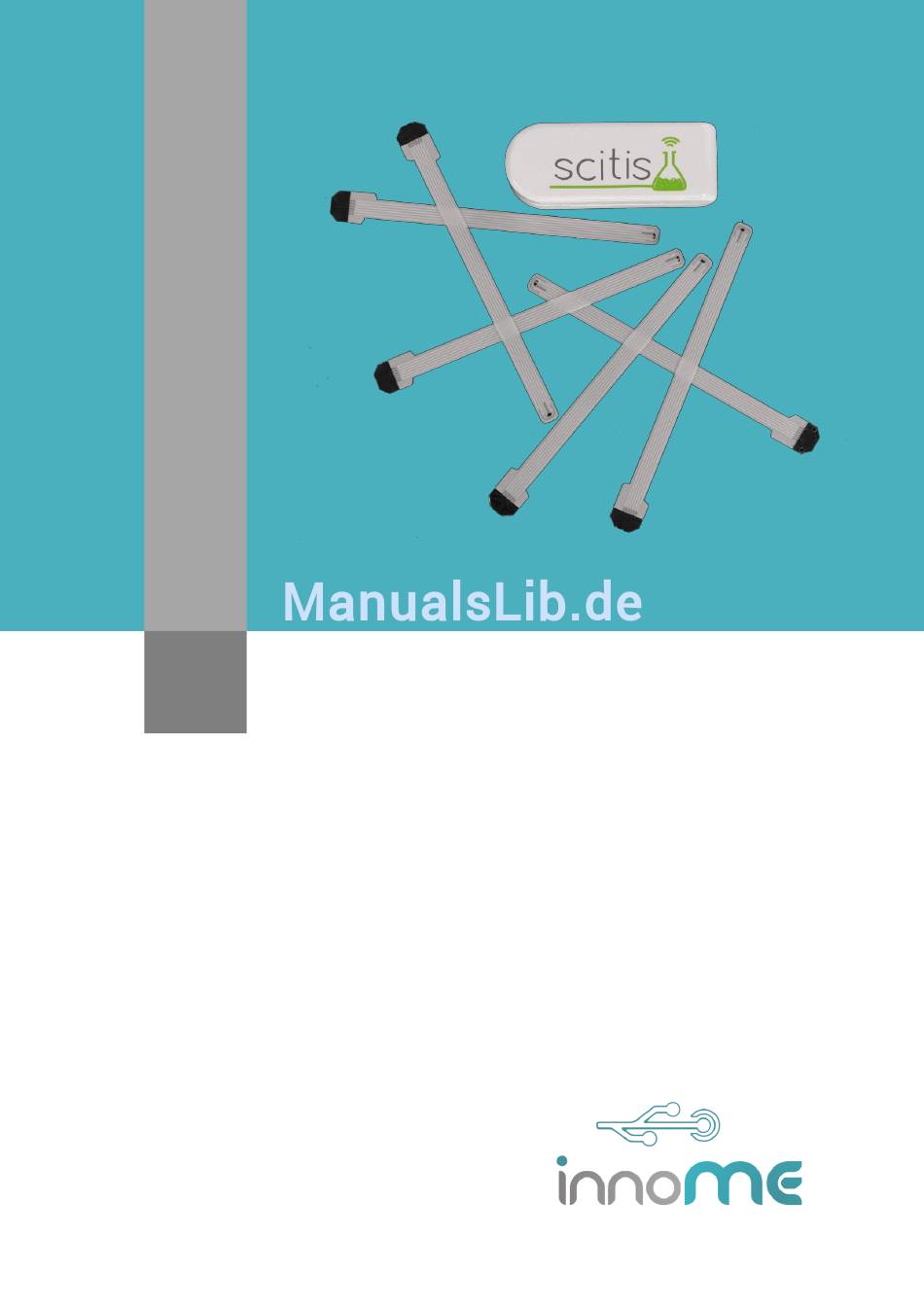

- Seite 1 Bedienungsanleitung PH-MESSGERÄT Scitis...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis HINWEISE ZUR BEDIENUNGSANLEITUNG SICHERHEIT INFORMATIONEN ÜBER DAS GERÄT TRANSPORT UND LAGERUNG BEDIENUNG WARTUNG UND REPARATUR ENTSORGUNG Hinweise zur Bedienungsanleitung Warnung vor elektrischer Spannung Dieses Symbol weist darauf hin, dass Gefahren auf Grund von elektrsicher Spannung für Leben und Gesundheit von Personen bestehen. Warnung Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung... - Seite 3 Konstruktionsänderungen im Interesse einer laufenden Produktverbesserung sowie- Form und Farbveränderungen bleiben vorbehalten. Der Lieferumfang kann von Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erstellt. InnoME GmbH übernimmt keinerlei Haftung für etwaige Fehler oder Auslassungen. Die Ermittlungen valider Messergebnisse, Schlussfolgerungen und daraus abgeleiteter Maßnahmen unterliegen ausschließlich der...
-
Seite 4: Sicherheit
Anwenders. Für die Validität der Messergebnisse wird keine Garantie und oder Haftung übernommen. Um das Gerät bestimmungsgemäß zu verwenden, verwenden Sie ausschließlich von InnoME geprüftes Zubehör bzw. von InnoME geprüfte Ersatzteile. Bestimmungswidrige Verwendung Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, mit gefährdenden Stoffen, in kontaminierten Bereichen oder für Messungen an spannungsführenden Teilen. - Seite 5 An- oder Umbauten am Gerät sind verboten. Messungen in Ethanol basierten Medien sind nicht erlaubt. Personalqualifikation Personen, die dieses Gerät verwenden, müssen sich der Gefahren bewusst sein, die im Umgang mit ätzenden Flüssigkeiten, wie Basen und Säuren entstehen können, das 10 Lebensjahr vollendet haben und die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.
-
Seite 6: Informationen Über Das Gerät
Kalibrierung muss mit einer Ein-Punkt-Kalibrierung in einem Kontrollmedium, das dem Messmedium chemisch ähnlich ist, durchgeführt werden. Der ermittelte pH-Wert wird Ihnen nicht am Scitis selbst, sondern in der App „inno Lab“ angezeigt. Das Gerät besitzt einen Slot für auswechselbare pH- Sensorstreifen. - Seite 7 Die innoLab Anwendung ist im PlayStore oder im AppleStore als kostenfreier Download verfügbar. Unter Sensors können Sie Ihr Scitis verwalten. Unter Settings können Sie die Anwendungseinstellungen ändern. können den automatischen Datenaustausch zwischen Scitis und dem mobilen Endgerät ändern, Messdaten oder alle play.google.com/store/apps/innolab...
- Seite 8 100 mm x 20 mm x 0,5 mm (Sensor) Gewicht Garantie 1 Jahr Die Spannungsversorgung erfolgt über den eingebauten Akku, dieser kann über das mitgelieferte USB-Ladekabel an einem 5 VUSB-Port geladen werden. Lieferumfang • 1 x pH-Messgerät Scitis • 3 x Einweg-Sensorstreifen • 1 x Lade- / Datenübertragungskabel...
-
Seite 9: Transport Und Lagerung
Anwendung Zugriff auf dem Bluetooth Verbindung gewähren. Erstmalige Verwendung Starten Sie die innoLab Anwendung auf Ihrem Bluetooth fähigen mobilen Endgerät. Startvorgang kann mehrere Sekunden Anspruch nehmen. Sie kommen automatisch in die Sensorauflistung. Beim erstmaligen Start erkennt Ihr mobiles Endgerät noch keinen Scitis. - Seite 10 Sie keine Gewalt an. Vergewissern Sie sich, dass sich der Einweg-Sensorstreifen in der richtigen Position befindet. Das Scitis blinkt drei Mal kurz auf, um zu signalisieren, dass es nun angeschaltet ist. Die Anwendung meldet „scanning for data“ und scannt die Umgebung nach ihrem Scitis.
-
Seite 11: Übersicht Des Sensors In Der Anwendung
Übersicht des Sensors in der Anwendung Durch die Auswahl des Scitis gelangen Sie in die Sensorübersicht. Auf dieser Anzeige sind die aktuellen Parameter dargestellt. Über den Button „CONFIG“ kommt man in die Einstellung des Geräts. Neben dem Scitis ist der Akkustand, die Empfangsstärke und die zuletzt gemessenen... -
Seite 12: Scitis Einstellungen
Minuten in ein Kontrollmedium, das dem Messmedium chemisch ähnlich ist, mit bekanntem pH-Wert ein. Tragen Sie den bekannten pH-Wert unter pH-Medium in die Scitis Einstellungen ein. Speichern Sie die Werte anschließend über die „Submit“ Funktion im Scitis ab. Der Speichervorgang kann einige Sekunden dauern. - Seite 13 Diese Funktion ist für die jährliche Kontrolle des Scitis nötig. Automatischer Time-Out Das Scitis schaltet sich von alleine ab, wenn es 60 Minuten nicht verriegelt wurde. Diese Funktion spart Energie und ermöglicht dennoch ein Auslesen der Daten auch nach dem Abschluss eines Versuches.
-
Seite 14: Versuch E Durchführen Und Dokumentieren
Mit der Funktion „Read last hour from store“ können die Daten des Scitis der letzten Stunde ausgelesen werden. Die Daten werden so übertragen, dass sie nur mit einer speziellen Software auswertbar sind. Diese Funktion ist für erfolgreiche Durchführung... - Seite 15 Abtastfrequenz von zehn sec bis zu einer Versuchsdauer von 48 Stunden werden im Scitis gespeichert. Ihr mobiles Endgerät muss für die erfolgreiche Übermittlung der Kalibrierdaten sehr nah (60 cm) am Scitis gehalten werden. Während des Versuchsaufzeichnung muss nicht Verbindungsnähe des Scitis verbleiben.
-
Seite 16: Einweg-Sensorstreifen Wechseln
Einweg-Sensorstreifen wechseln Wechseln Sie den Sensorstreifen in dem Sie die Verriegelung öffnen und den Sensorstreifen aus dem Scitis entnehmen. Legen Sie den neuen Sensorstreifen so ein, wie im Kapitel „erstmalige Verwendung“ beschreiben. Warnung Achten Sie auf Rückstände des Messmediums am Sensorstreifen. Tragen Sie Schutzausrüstung im Umgang mit Säuren und Basen. -
Seite 17: Wartung Und Reparatur
Wartung und Reparatur Das Gerät muss nicht regelmäßig gewartet werden. Bei einem Defekt wenden Sie sich bitte an die InnoME GmbH. Ansprechpartner finden Sie unter www.scitis.online oder www.innome.de. Bedeutung der LED-Anzeige Bedeutung LED blinkt grün, 2-mal schnell Das Gerät wechselt in den Messmodus. Es nimmt nun alle 5 Sekunden den pH-Wert und die Temperatur auf und sendet diese Empfänger unabhängig. -
Seite 18: Entsorgung
Mein mobiles Bluetooth fähiges Device erkennt das Scitis, aber ich kann über den „CONFIG“ Button nicht auf die Einstellungen des Scitis zugreifen. Wie kann ich das Problem lösen? Starten Sie die Anwendung neu. Die Daten sind weiterhin auf dem Scitis gespeichert und nicht verloren. - Seite 19 InnoME GmbH In der Tütenbeke 36 D-32339 Espelkamp Tel. +49 (5772) 91 14 900 info@innome.de www.innome.de...
