KNX IP-Router
GIRA
Info
Gebrauchsanweisung
KNX IP-Router
Systeminformation
Dieses Gerät ist ein Produkt des Instabus-KNX/EIB-
Systems und entspricht den KNX-Richtlinien.
Detaillierte Fachkenntnisse durch Instabus-Schulun-
gen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig.
Detaillierte Informationen, welche Software geladen
werden kann und welcher Funktionsumfang sich da-
mit ergibt, sowie die Software selbst sind der Produkt-
datenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerä-
tes erfolgen mit Hilfe einer KNX-zertifizierten Soft-
ware.
Beschreibung
• Reiheneinbaugerät zum Einbau in Verteilungen
• Verbindung von KNX/EIB-Linien über LAN-Daten-
netzwerke unter Nutzung des IP-Protokolls („Inter-
net Protokoll")
• Einsatz als Linien-/Bereichskoppler (Filtertabellen)
• Verbindung von KNX/EIB-Geräten mit PC oder an-
deren DV-Geräten via IP (Einsatz als Datenschnitt-
stelle)
Status-LED (Bild 1)
(1) RUN (grün)
Betriebsbereit
(2) LINE (gelb)
Datenempfang auf KNX/EIB-
Linie
(3) LK (grün)
Ethernet Link Signal (leuchtet bei
aktiver Verbindung zum IP-Netz)
(4) RX (gelb)
Ethernet Receive Signal (leuch-
tet/blinkt bei Empfang gültiger IP-
Telegramme)
(5) TX (gelb)
Ethernet Transmit Signal (leuch-
tet/blinkt bei aktivem Senden zum
IP-Netz)
KNX IP-Router
Die Produktdatenbank sowie die technischen Be-
schreibungen finden Sie stets aktuell im Internet unter
www.gira.de.
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachtung der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren ent-
stehen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Kunden verbleiben.
• Versorgung über externe 24 V AC/DC
• Ausfallmeldung des KNX/EIB-Systems an PC
• Galvanische Trennung zwischen KNX/EIB und IP
Abhängig von Einsatz, Anforderungen an
i
Zugriff, Datensicherheit und Datenvolu-
men kann es sinnvoll sein, für einzelne
Dienste, die das IP-Netzwerk benutzen,
eigene Netzwerkwege zu installieren.
(1)
(2)
6/06
Bestell-Nr.: 1030 00

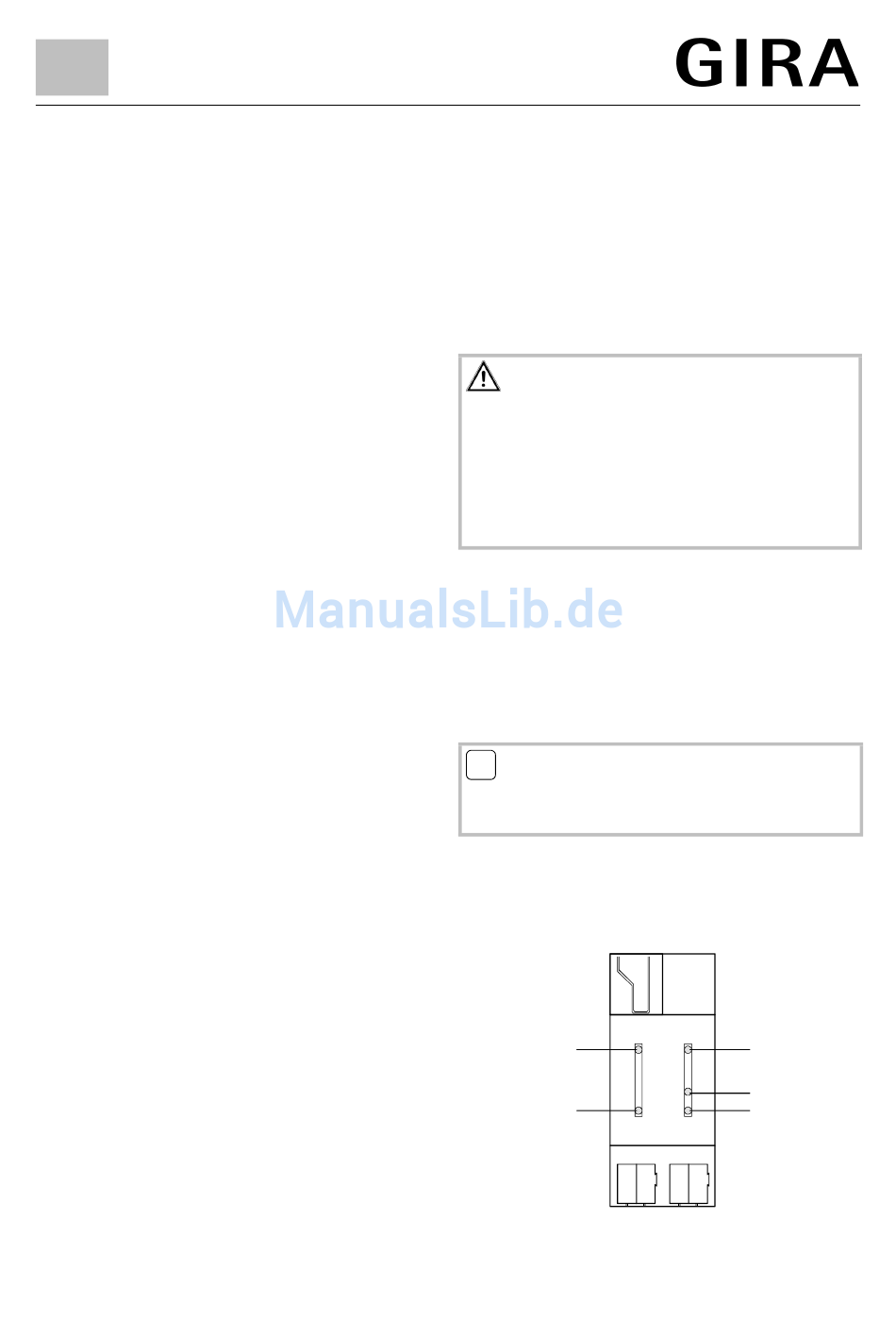

Bild 1
RUN
LK
(5)
RX
(4)
(3)
LINE
TX
Seite 1 von 4
