Classic
Waschtisch-
Unterschränke
Allgemein
ACHTUNG:
Kermikstärke kann je nach Modell und
Brenntoleranzen Unterschiede aufweisen.
Deshalb bitte Orginal-Höhe entnehmen.
A = Keramikstärke
B = Montagepunkt von Unterschrank-Oberkante
C = A + B = Aufhängepunkt von Waschtisch-Oberkante
Bei Unterschränken mit Mittelseiten sind zusätzliche Aufhänger notwendig!
D = Montagepunkt von Unterschrank-Oberkante
E = Abstand von Montagepunkt der Außenseiten bis zu Montagepunkt der Mittelseiten
Montagepunktformel Außenseiten: 880 – Keramikstärke (A) – Abstand B = Aufhängepunkt!
25
E
A
B
Alle Maßangaben bei den Abbildungen sind (falls nicht anders angegeben) in mm!
Spiegelschränke „SIS"
SIS 60 L/R
SIS 80, 88, 100, 122, 130

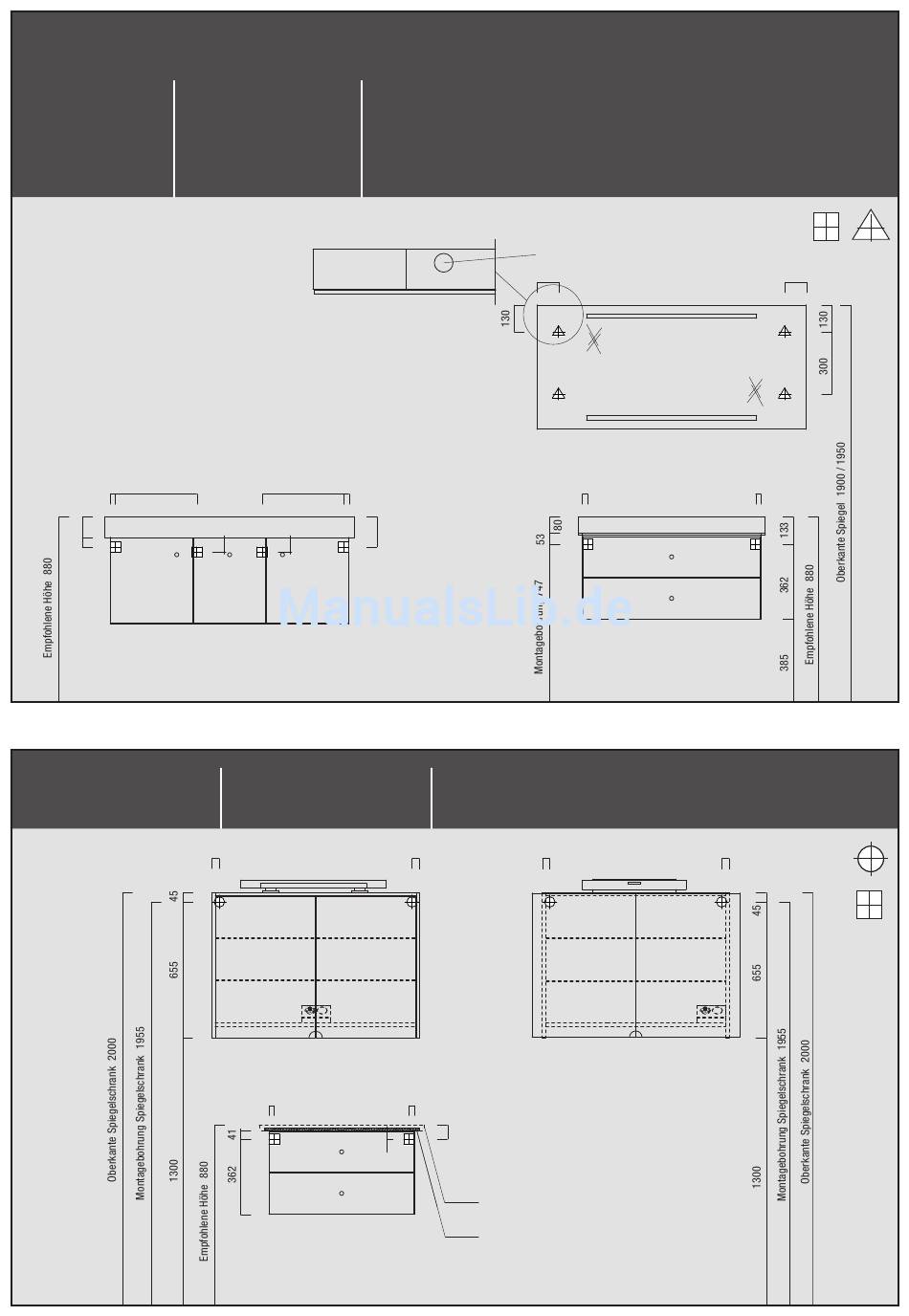

M O N TA G E A N L E I T U N G
Spiegel
mit Hinterleuchtung
SPQL 60, SPQL 80
SPQL 100, SPQL 120
SPQL 130, SPQL 150
E
25
D
D
Spiegelschränke „SAS"
SAS 50 L/R
SAS 70, 80, 100
36
25
Unterschränke „ICON"
ICO 38 R/L, ICO 50 1 A, ICO 50 2 A, ICO 5002 L 1, ICO 5002 L 2,
ICO 60 A, ICO 6002 L, ICO 75 A, ICO 7502, ICO 90 A,
ICO 9002 L, ICO 901 A, ICO 902 A, ICO 9002 L1, ICO 9002 L2,
ICO 120 A, ICO 12002 L, ICO 120 A, 2B, ICO 12002 L 2B
Bohrung in Plexiglasblende für Höhenverstellung
105
C
Waschtisch-Unterschränke
für Glas-WT-Platten: WU GWT 70 / 80 / 90 / 100 A, WU GWT 40 / 50 / 60 2L
für Melamin-WT-Platten: WU MEL 70, WU MEL 80
36
36
25
A = Montagepunkt Waschtischplatte-Oberkante
A
A
ACHTUNG!!
Maßabweichungen des Montegepunktes
je nach Stärke der Waschtischplatte!
Melaminwaschtischplatte Stärke: 28mm
Tiefe: 60 oder 64cm !!
Glaswaschtischplatte Stärke: 12mm
Tiefe. 55,5 - 70cm !!
25
36
105
25
