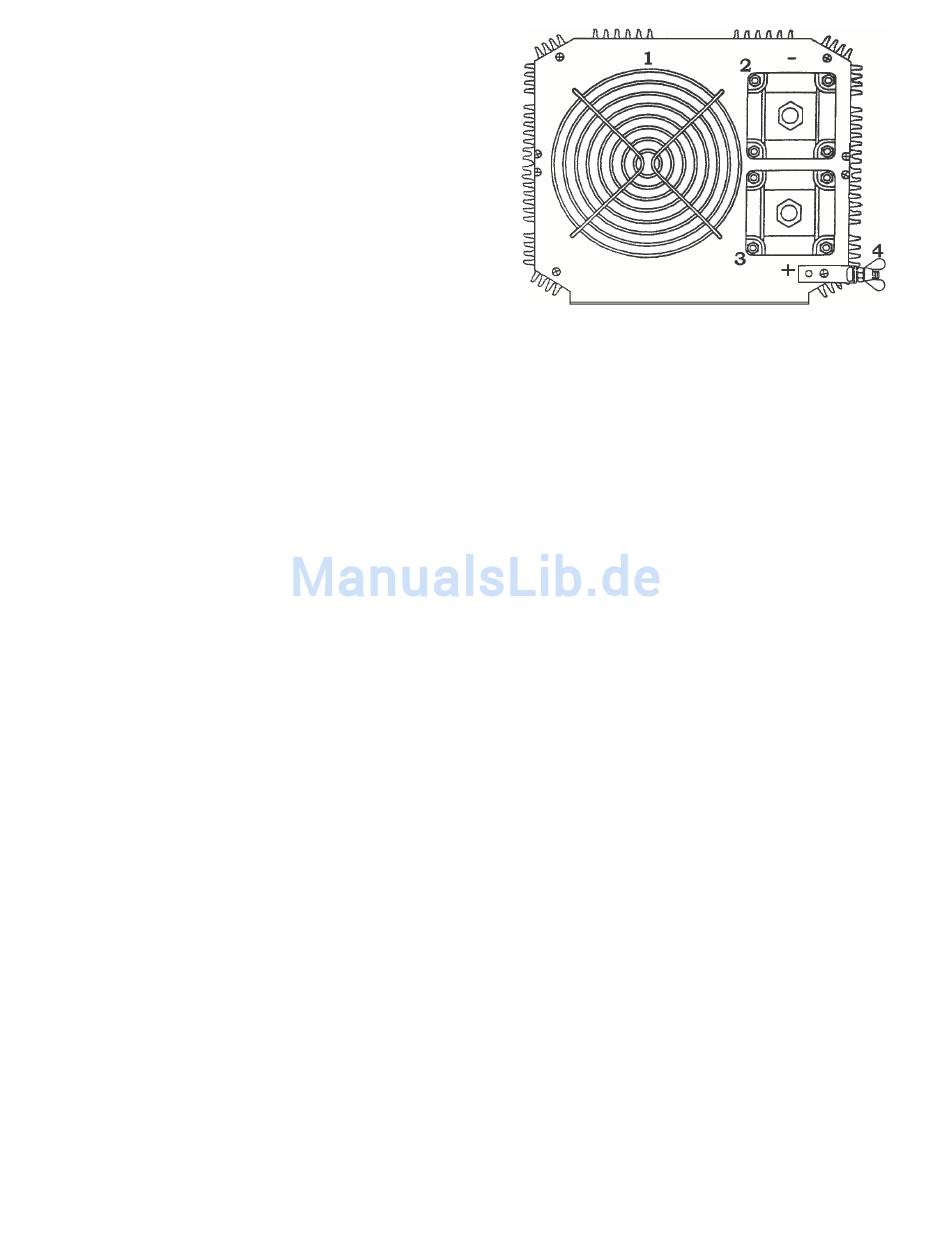

Rückseite des Geräts
1. Ventilation: blockieren Sie diese Öffnung nicht, und lassen
Sie mindestens 5 cm für den Lufteinlass.
2. Schwarzer/negativer Anschluss
3. Roter/positiver Anschluss. Kehren Sie die Polarität nicht
um, denn diese könnte das Gerät permanent beschädigen.
4. Erdung: Betrieb des Wechselrichters ohne Erdung kann zu
Sicherheitsrisiken führen.
4. Aufstellung und Betriebstest
a. DC-Stromquelle
Die Stromquelle muss zwischen 22 und 30Vdc und muss
genügend Strom liefern um die Probelast anwenden zu können. Eine Faustregel für die Berechnung des
erforderlichen Stroms: teilen Sie die Wattleistung durch 10. (z.B. Probelast = 250W => Spannungsversorgung muss
250/10=25A liefern)
Akku: verwenden Sie einen völlig aufgeladenen 24V-Akku (nominal), der den erforderlichen Strom liefern kann
während die Spannung über 22V bleibt. Eine völlig aufgeladene 24V- Autobatterie kann bis zu 100A liefern ohne
überhöhte Spannungsabfälle.
DC-Spannungsversorgung: verwenden Sie eine stabilisierte Spannungsversorgung mit einer Ausgangsspannung
zwischen 22 und 30V und die den erforderlichen Strom liefern kann. Wenn die Spannungsversorgung regelbar ist,
stellen Sie sie zwischen 22 und 30V ein. Der Wechselrichter wird automatisch ausschalten wenn die Spannung diese
Grenzen überschreitet und er kann bei Spannungen über 32V sogar beschädigt werden. Achten Sie darauf, dass die
Spannungsversorgung den erforderlichen Strom liefern kann.
b. Kabel
Die Kabel müssen möglichst kurz und dick sein, sodass Sie den erforderlichen Strom bewältigen können und sodass
der Spannungsabfall zwischen der Stromquelle und dem Wechselrichter minimal gehalten wird, wenn der
Wechselrichter viel Strom von der Stromquelle abzapft. Wenn es durch die Kabel einen überhöhten Spannungsabfall
gibt, wird der Wechselrichter automatisch ausschalten wenn er viel Strom abzapft, weil die Spannung unter 20V
sinkt. Auch werden längere oder dünnere Kabel die Effizienz des gesamten Systems negativ beeinflussen, weil viel
Strom in den Kabeln zerteilt. Siehe "5.c. Verkabelung" auf Seite. 6 für Hinweise für die Kabeldicke.
Idealerweise sollen die Kabel nicht länger als 1.5m sein. Isolieren Sie ± 1cm Isolation von den Enden des an den
Wechselrichter anzuschließenden Kabels ab. Verwenden Sie eine geeignete Crimpzange um 5/16" Kabelschuhe an
den Kabeln, die an die DC-Anschlüsse angeschlossen werden müssen, zu befestigen. Die anderen Kabelenden, die
mit der Stromquelle verbunden sind, müssen mit Kabelschuhen oder anderen Steckverbindern, die einen sicheren
Anschluss mit niedrigem Widerstand an die Stromquelle ermöglichen, ausgestattet werden.
c. Probelast
Verwenden Sie Probelasten die 220-240Vac bei 50Hz erfordern. Fangen Sie mit einer niedrigen Last wie z.B. eine
100W-Lampe an, um die Einstellungen zu prüfen, bevor Sie mit höheren Lasten anfangen. Verwenden Sie einfach
an den PI3000B & M anzuschließende Probelasten (Z.B. mit einem AC-Stecker).
d. Anschlüsse
1. Achten Sie darauf, dass alle Geräte ausgeschaltet sind, bevor Sie die Verbindungen herstellen.
2. Verbinden Sie die positiven und negativen Pole der Stromquelle mit dem positiven (roten) bzw. negativen
(schwarzen) Anschlüssen auf der Rückseite des Geräts. Achten Sie darauf, dass alle Anschlüsse gut gesichert
sind.
PI3000B & M 24V
Abb. 3
3
