flow test it-01-Ex Wartungsanleitung

Flow Test GmbH
Tel.: 0 55 52 – 99 55 38
Fax.: 0 55 52 - 99 55 36
e-mail: info@flow-test.de
Stromversorgung:
230V 50/60Hz
Der Normalpapier-Drucker befindet sich
wassergeschützt hinter der Front-Tür. Selbst unter
den widrigsten Umständen bleibt das Druckerpapier
immer trocken!
Eine Kurzanleitung
zur Test-Installation ist im Geräteinneren aufgedruckt
und kann beim Öffnen der Front-Tür eingesehen
werden.
Bis zu 100 Testprogramme
können im Gerät fest abgespeichert werden
Ex-Zertifikate:
Das Gerät wird mit deutschen TÜV und britischen
BASEFA Zertifikaten geliefert.
Anschlüsse:
"it-01-Ex" benötigt zum Betrieb einen ex-geschützten
230V Anschluß und eine Druckgasquelle von 6-8 bar
(Stickstoff oder Luft).

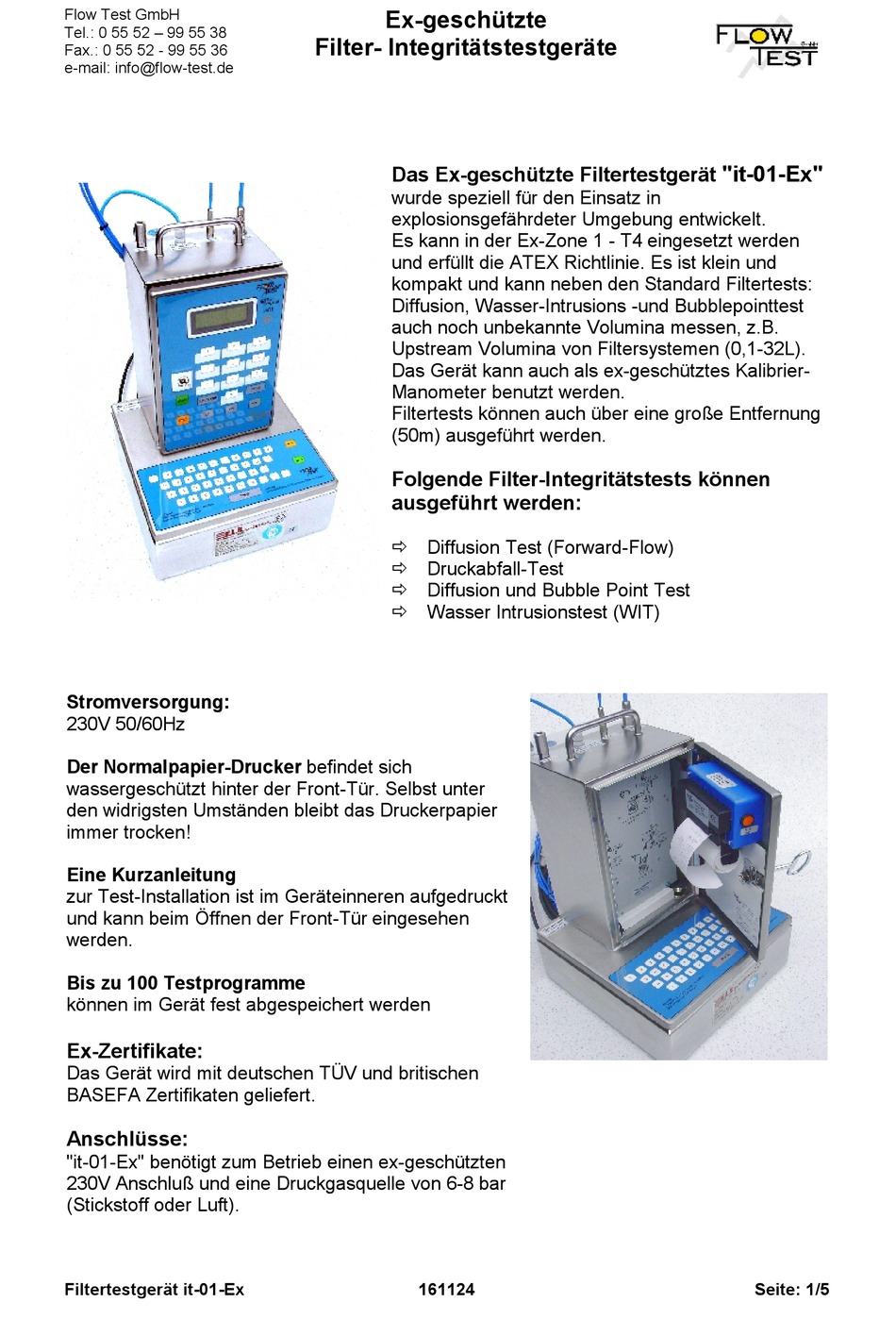

Filtertestgerät it-01-Ex
Ex-geschützte
Filter- Integritätstestgeräte
Das Ex-geschützte Filtertestgerät
wurde speziell für den Einsatz in
explosionsgefährdeter Umgebung entwickelt.
Es kann in der Ex-Zone 1 - T4 eingesetzt werden
und erfüllt die ATEX Richtlinie. Es ist klein und
kompakt und kann neben den Standard Filtertests:
Diffusion, Wasser-Intrusions -und Bubblepointtest
auch noch unbekannte Volumina messen, z.B.
Upstream Volumina von Filtersystemen (0,1-32L).
Das Gerät kann auch als ex-geschütztes Kalibrier-
Manometer benutzt werden.
Filtertests können auch über eine große Entfernung
(50m) ausgeführt werden.
Folgende Filter-Integritätstests können
ausgeführt werden:
 Diffusion Test (Forward-Flow)
 Druckabfall-Test
 Diffusion und Bubble Point Test
 Wasser Intrusionstest (WIT)
161124
"it-01-Ex"
Seite: 1/5
