Planungsunterlage und
Montageanleitung

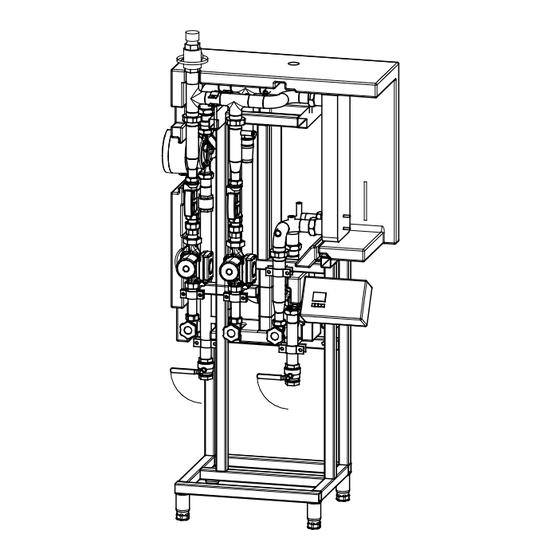

Speicherladestation Serie LS-2-140 / 210 / 315
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
Wolf GmbH · Postfach 1380 · 84048 Mainburg
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-St r. 4 4 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Wolf Schweiz AG • Dorfstraße 147 • 8802 Kilchberg • Tel. 043/500 48 00 • Fax 043/500 48 19 • Internet: www.wolf-heiztechnik.ch
Wolf S chweiz AG • D orfstraße 147 • 8802 K ilchberg • Tel. 043/500 4 8 00 • Fax 043/500 4 8 19 • I nternet: www.wolf-heiztechnik.ch
· Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
Art.-Nr. 3064352_201505
D
AT CH
D
AT
CH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wolf LS-2-140

  • Seite 1 Wolf Schweiz AG • Dorfstraße 147 • 8802 Kilchberg • Tel. 043/500 48 00 • Fax 043/500 48 19 • Internet: www.wolf-heiztechnik.ch Wolf S chweiz AG • D orfstraße 147 • 8802 K ilchberg • Tel. 043/500 4 8 00 • Fax 043/500 4 8 19 • I nternet: www.wolf-heiztechnik.ch AT CH Art.-Nr.

  • Seite 2: Inhaltsverzeichnis

    4.1.2.2 Spitzenlastbetrieb ............................13 4.1.2.3 Ladebetrieb (Zapfruhe) ..........................13 5 Aufbau .............................. 13 5.1 Aufbau und Aufstellung/Allgemeines ........................ 13 5.1.1 LS-2-140 ................................... 14 5.1.2 LS-2-210................................... 18 5.1.3 LS-2-315 .................................. 22 5.1.5 Technische Daten ..............................26 6 Transport, Verpackung und Lagerung..................27 6.1 Transport von Paletten mit Flurförderzeugen ....................
  • Seite 3 Speicherladestation LS-2 10 Wartung ............................33 10.1 Sicherheitshinweise ..............................33 10.2 Wartungsarbeiten ..............................34 10.3 Maßnahmen nach Wartungsarbeiten ......................34 11 Störungen ............................35 11.1 Funktionsstörungen ..............................35 11.2 Sicherheitshinweise ..............................36 11.3 Verhalten bei Störungen ............................36 12 Ersatzteile ............................36 12.1 Fühler DB ..................................

  • Seite 4: Allgemeines

    Speicherladestation LS-2 1 Allgemeines 1.1 Normen und Vorschriften Elektrischer Anschluss Installation und Ausführung von VDE 0100 Errichtung von Starkstromanlagen Warmwasserwärmern bis 1000 V EnEV Dämmung von Rohrleitungen VDE 0105 Kabel und Leitungen in Gebäuden DIN 18380 Heizungs- und Brauchwasserwärmungsanlagen VDE 0185 Blitzschutzanlagen DIN 18381 Gas-, Wasser- und...

  • Seite 5: Symbolerklärungen

    Speicherladestation LS-2 1.4 Symbolerklärungen Nichtbeachtung der Sicherheitshinweise besteht Wichtige sicherheits- und gerätetechnische die Gefahr schwerer Verletzungen oder des Hinweise in dieser Betriebsanleitung sind durch Todes. Die auszuführenden Arbeiten dürfen nur Warnhinweise gekennzeichnet. Die Hinweise von einer eingewiesenen Elektrofachkraft sind unbedingt zu befolgen, um Unfälle, ausgeführt werden.

  • Seite 6: Ersatzteile

    Speicherladestation LS-2 1.7 Ersatzteile Falsche oder fehlerhafte Ersatzteile Nur Original-Ersatzteile des Herstellers können zu Beschädigungen, verwenden. Fehlfunktionen oder Totalausfall der Anlage führen. Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

  • Seite 7: Sicherheit

    Speicherladestation LS-2 2 Sicherheit 2.1 Allgemeines HINWEIS! Das Gerät ist zum Zeitpunkt seiner Entwicklung Umbau und Erweiterungsmaßnahmen Dieser Abschnitt gibt einen und Fertigung nach geltenden, anerkannten stimmen Sie bitte immer mit dem Hersteller ab. Überblick über alle wichtigen Regeln der Technik gebaut und gilt als Sicherheitsaspekte für einen betriebssicher.

  • Seite 8: Arbeitssicherheit

    Speicherladestation LS-2 2.5 Arbeitssicherheit durch mechanische Einwirkungen oder den Durch das Befolgen der Hinweise zur Ausfall der Anlage und der gesamten Arbeitssicherheit kann eine Gefährdung von Arbeitsstätte bewirken. Personen und/oder der Anlage verhindert Nichtbeachten der Sicherheitsbestimmungen werden. führt zum Verlust jeglicher Das Nichtbeachten dieser Hinweise kann eine Schadenersatzansprüche.

  • Seite 9: Not-Aus-Schalter

    Speicherladestation LS-2 2.8 NOT-AUS-Schalter Unfallverhütungsvorschriften installiert werden. Das Gerät wird innerhalb einer Anlage eingesetzt Das Bedienpersonal ist vom Betreiber und besitzt keine eigene Steuerung. Der nachweislich über Lage und Funktionsweise der Betreiber hat dafür zu sorgen, dass NOT-AUS- NOT-AUS-Schalter zu informieren. Schalter in Übereinstimmung mit den geltenden 2.9 Bedienpersonal Das Gerät darf nur von Personen bedient und...

  • Seite 10: Restgefahren / Gefahrenanalyse

    Speicherladestation LS-2 2.11 Restgefahren / Gefahrenanalyse Ort der Gefahr Gefahrenart Schutzziel Maßnahme Absperrventile und Quetschung bei Handbedienung der Durch Konstruktion genug Armaturen in der Station Handbedienung Absperrventile und Raum für ergonomische Armaturen muss gefahrlos Bedienung vorsehen. möglich sein. Verrohrung und Verbrennung bei Berührung Gefahrlose Berührung bei Wärmeschutzisolierung von...

  • Seite 11: Technische Daten

    3 Technische Daten 3.1 Technische- und Hauptsystemdaten enthaltenen Unterlagen (Deckblatt, Die Hauptsystemdaten finden Sie auf dem Schaltschema, Datenblatt). Typenschild sowie den in den Anlagen 3.1.1 Typenschild LS-2-140 type Das Typenschild 356020 Herstellnummer Production number ist auf der Anlage befestigt. WOLF GmbH...

  • Seite 12: Funktion

    Speicherladestation LS-2 4 Funktion 4.1 Funktion / Allgemeines Wichtig ist, dass dem Verbraucher in allen Speicherladesysteme: die Erwärmung des Betriebszuständen ausreichend warmes Wasser Wassers erfolgt über einen extern angeordneten zur Verfügung gestellt werden kann. Gleichfalls Durchflusswassererwärmer in Verbindung mit muss die Versorgung der Zirkulationsanlage einem Trinkwarmwasserspeicher.

  • Seite 13: Kleinlastbetrieb

    Speicherladestation LS-2 Prinzipschema Speicherladesysteme stellen erwärmtes Zeiten der Zapfruhe im Speicher gepuffertes Speicherladesystem Trinkwasser für den Kleinlastbetrieb über einen Warmwasser abgedeckt. in der Zeichnung ist der externen Durchflusswassererwärmer zur gebräuchliche Aufbau dargestellt. Verfügung. Bedarfsspitzen werden über zu 4.1.2.1 Kleinlastbetrieb durchströmt den Speicher von unten nach oben. Im Kleinlastbetrieb strömt das gesamte Die Zapfleistung wird durch den Durchfluss- Kaltwasser über den Durchfluss-...

  • Seite 14: Ls-2-140

    Speicherladestation LS-2 5.1.1 LS-2-140 SLM-20 Sicherheitsventil Entlüftung ¾ 10 bar RP “ × Rp 1“ “ × M6 Wärmeübertrager XB59M-1 30 Grundfos Abgleich- Abgleich- MAGNA-GEO ventil ventil 25-100 PWM DN 25 DN 25 G 1¼" G 1¼" Rückschlagklappe Rückfluss- Rückfluss- DN 32 Rp 1¼"...
  • Seite 15 Speicherladestation LS-2 Pumpe primär: Grundfos MAGNA-GEO 25-100 PWM QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 4,3 [m interner Widerstand 1,2 [mWS] Förderhöhe max. 7,6 [mWS] Medium Wasser Art.-Nr. 3064352_201505...
  • Seite 16 Speicherladestation LS-2 Pumpe sekundär (Speicherladung): Grundfos UPM-GEO 25-85N PWM-Inv. QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 2,4 [m interner Widerstand 1,7 [mWS] Förderhöhe max. 6,0 [mWS] Medium Wasser Art.-Nr. 3064352_201505...
  • Seite 17 Speicherladestation LS-2 Pumpe sekundär (Zirkulation): Grundfos UPM-GEO 25-85N PWM-Inv. QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 1,0 [m interner Widerstand 0,3 [mWS] Förderhöhe max. 8,4 [mWS] Medium Wasser Art.-Nr. 3064352_201505...
  • Seite 18 Speicherladestation LS-2 5.1.2 LS-2-210 SLM-20 Sicherheitsventil Entlüftung 10 bar RP “ × Rp 1¼“ “ × M6 Wärmeübertrager XB59M-1 36 Grundfos Abgleich- Abgleich- MAGNA-GEO ventil ventil 32-100 PWM DN 25 DN 32 G 1¼" G 1½" Rückschlagklappe Rückfluss- Rückfluss- DN 50 Rp 2" verhinderer verhinderer 3-Wege-Ventil...
  • Seite 19 Speicherladestation LS-2 Pumpe primär: Grundfos MAGNA-GEO 32-100 PWM QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 6,4 [m interner Widerstand 1,6 [mWS] Förderhöhe max. 5,3 [mWS] Medium Wasser Art.-Nr. 3064352_201505...
  • Seite 20 Speicherladestation LS-2 Pumpe sekundär (Speicherladung): Grundfos MAGNA-GEO 25-100N PWM-Inv. QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 3,6 [m interner Widerstand 2,1 [mWS] Förderhöhe max. 8,4 [mWS] Medium Wasser Art.-Nr. 3064352_201505...
  • Seite 21 Speicherladestation LS-2 Pumpe sekundär (Zirkulation): Grundfos UPM-GEO 25-85N PWM-Inv. QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 1,5 [m interner Widerstand 0,7 [mWS] Förderhöhe max. 7,8 [mWS] Medium Wasser Art.-Nr. 3064352_201505...
  • Seite 22 Speicherladestation LS-2 5.1.3 LS-2-315 SLM-20 Sicherheitsventil Entlüftung 10 bar RP ¼“ × Rp 1½“ “ × M6 Wärmeübertrager XB59M-1 50 Wilo Abgleich- Abgleich- Stratos 30/1-12 ventil ventil IF-Modul SBM DN 32 DN 40 G 1½" G 1½" Rückschlagklappe Rückfluss- Rückfluss- DN 50 Rp 2"...

  • Seite 23: Einzelpumpe

    Speicherladestation LS-2 Pumpe primär: Wilo STRATOS 30/1-12 mit IF-Modul SBM Einzelpumpe Kennfeld Förderhöhe H / m Heizung Leistungsaufnahme P1 P / kW 0,45 0,35 0,307 0,25 0,15 0,05 Q / m³/h Betriebsdaten: Förderstrom 9,6 [m interner Widerstand 3,0 [mWS] Förderhöhe max. 5,6 [mWS] Medium Wasser...
  • Seite 24 Speicherladestation LS-2 Pumpe sekundär (Speicherladung): Grundfos MAGNA-GEO 25-100N PWM-Inv. QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 5,4 [m interner Widerstand 1,8 [mWS] Förderhöhe max. 6,4 [mWS] Medium Wasser Art.-Nr. 3064352_201505...
  • Seite 25 Speicherladestation LS-2 Pumpe sekundär (Zirkulation): Grundfos UPM-GEO 25-85N PWM-Inv. QH Chart Q [m / h] Power Chart Q [m / h] Betriebsdaten: Förderstrom 2,5 [m interner Widerstand 0,8 [mWS] Förderhöhe max. 5,9 [mWS] Medium Wasser Art.-Nr. 3064352_201505...

  • Seite 26: Ls-2-210

    Speicherladestation LS-2 5.1.5 Technische Daten LS-2-140 LS-2-210 LS-2-315 Anschlussleistung Temperaturen primär VL °C sekundär °C 10/60 10/60 10/60 Heizwassermenge primär m³/h Dauerleistung sekundär bei 60°C 2400 3600 5400 Druckverlust primär sekundär Restförderhöhe Pumpe primär sekundär max. Volumenstrom Zirkulation m³/h max. zul. Betriebsdruck primär...

  • Seite 27: Transport, Verpackung Und Lagerung

    Speicherladestation LS-2 6 Transport, Verpackung WARNUNG! Lebensgefahr! anlegen, nicht knoten und nicht verdrehen. und Lagerung Beim Heben, Schwenken und Senken Beim Anschlagen Schwerpunkt des Gerätes besteht Gefahr schwerer Personen- und beachten. Sachschäden durch herabfallende Teile. – Nie Lasten über Personen hinweg heben, Niemals unter schwebende Lasten treten! schwenken oder absenken.

  • Seite 28: Transportinspektion

    Lagerraums während der Lagerung trocken ist. 6.5 Rücknahme Sämtliche Materialien der Stationen werden Nach Gebrauch können die Stationen der Firma durch die Wolf GmbH einer ordnungsgemäßen Wolf GmbH zurückgegeben werden. Diese Wiederverwertung zugeführt bzw. fachgerecht müssen eindeutig gekennzeichnet sein (z.B. „zur entsorgt.

  • Seite 29: Installation

    Speicherladestation LS-2 7 Installation WARNUNG! Verletzungsgefahr! Verwenden Sie beim Anschluss an die Unsachgemäße Installation und Hausanlage nur konforme Verbindungsteile. Montage kann zu schweren Personen- Überprüfen Sie die Übereinstimmung der und/oder Sachschäden führen. Verbindungsart, der Druckstufe und der Installations- und Montagearbeiten dürfen deshalb Dimension.

  • Seite 30: Elektro-Anschluss

    Speicherladestation LS-2 7.1.4 Elektro-Anschluss die Elektroinstallation der Station durchführen. Nur ein von dem zuständigen Elektrizitäts- Werkseitig ist die Station fertig verdrahtet und Versorgungsunternehmen zugelassener geprüft. Elektro-Fachinstallateur darf unter Einhaltung Netzleitungen und Fühler sind grundsätzlich in aller gültigen Bestimmungen und Vorschriften getrennten Kabeln zu führen.

  • Seite 31: Sekundärseitige Inbetriebnahme

    Speicherladestation LS-2 8.3 Sekundärseitige Inbetriebnahme - Anlage an der tiefsten Stelle vollständig Vor der Inbetriebnahme prüfen, ob alle entleeren sicherheitstechnischen Vorschriften und Befüllen der Anlage: Bestimmungen beachtet wurden. Die Betriebsdaten auf dem Typenschild der - Anlage über die Kaltwasserabsperrung langsam Anlage müssen mit den Betriebsdaten der mit Trinkwasser befüllen bis Flüssigkeit am Hausanlage übereinstimmen.

  • Seite 32: Regelorgane

    Speicherladestation LS-2 8.5 Regelorgane Anlagenkennziffer an und geht automatisch auf Werkseitig wird der elektronische Regler, das die Betriebsebene. Stationslademodul SLM-20, nach den von uns Die genaue Einstellung erfolgt nunmehr nach bekannten Daten voreingestellt. der Bedienungsanleitung für Speicherladeregler Nach der Inbetriebnahme führt das im Stationslademodul SLM-20, die der Station Stationslademodul SLM-20 selbsttätig einen Test beigefügt ist.

  • Seite 33: Wartung

    Speicherladestation LS-2 10 Wartung 10.1 Sicherheitshinweise Beachtung der Sicherheitsvorschriften durchgeführt werden. WARNUNG! Vor Beginn der Arbeiten elektrische Versorgung Arbeiten am Gerät dürfen grundsätzlich abschalten und gegen Wiedereinschalten sichern. nur von qualifiziertem und speziell dafür In der Anlage ist eine Übersicht der wichtigsten geschultem Personal ausgeführt werden.

  • Seite 34: Wartungsarbeiten

    Speicherladestation LS-2 10.2 Wartungsarbeiten Schmutz- und Kalkrückständen auf Kugeln, Im Folgenden sind wesentliche Tätigkeiten Tellern und Ventilsitzen verhindern. In aufgeführt, die im Rahmen einer Wartung Anhang I finden Sie die Herstellerhinweise durchgeführt werden sollten. Zusätzliche zu den gebräuchlichsten Komponenten. Hinweise sind in den im Anhang beigefügten Herstelleranleitungen enthalten.

  • Seite 35: Störungen

    Speicherladestation LS-2 11 Störungen 11.1 Funktionsstörungen Störung mögliche Ursache Störungsbehebung Bemerkung Störungen an elektrischen Einrichtungen sowie an Trinkwasser- fehlende Spannungsversorgung - Hauptschalter einschalten temperatur zu - Zuleitung überprüfen Bauteilen der Mechanik und niedrig - Sicherungen/Schütze Hydraulik dürfen nur von überprüfen speziell ausgebildetem fehlende Wasserversorgung Betriebsbedingungen - Druck -...

  • Seite 36: Sicherheitshinweise

    Wiedereinschalten sichern. 12 Ersatzteile Nur Original-Wolf-Ersatzteile verwenden! Lebensdauer Ihres Gerätes von entscheidender Bedeutung.Wir empfehlen daher einen Regelmäßige Wartung sowie die Wartungsvertrag mit Ihrer Fachhandwerkerfirma ausschließliche Verwendung von Original abzuschließen. Wolf-Ersatzteilen sind für einen störungsfreien Betrieb und lange Art.-Nr. 3064352_201505...

  • Seite 37: Fühler Db

    Speicherladestation LS-2 12.1 Fühler DB Sensor Typ / Messelement PT 1000 Kabelfühler TF 25 - 6x35mm Ms 2 m Anschlusskabel Kabelfühler TF 25 - 6x50mm NI 5 m Anschlusskabel Kabelfühler TF 14 - 4x100mm NI 2 m Anschlusskabel Tauchrohr für Kabelfühler TF 25 G ½“...

  • Seite 38: Anwendung

    Speicherladestation LS-2 12.4 Einbau- und Bedienungsanleitung für Membran-Sicherheitsventile Allgemeines Die Montage- und Bedienungsanleitung des Von eingesetzten Membran-Sicherheitsventilen Herstellers wird gemäß Artikel 3.4 Anhang 1 der werden den Sicherheitsanforderungen der Druckgeräterichtlinie 97/23/CE erstellt und dem Druckgeräterichtlinie 97/23/CE des Europäischen Produkt beigelegt. Parlaments entsprechend hergestellt.
  • Seite 39 Speicherladestation LS-2 Art.-Nr. 3064352_201505...

  • Seite 40: Konformitätserklärung

    3064352 und 3064353 Aussteller: Wolf GmbH Anschrift: Industriestr. 1 D-84048 Mainburg Produkt: Speicherladestation LS-2-140/-210/-315 Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: DIN EN ISO 12100:2011-03 DIN EN 60204-1:2014-10 DIN EN 61000-3-2:2015-03 DIN EN 61000-3-3:2014-03 DIN EN 61000-6-1:2007-10...
