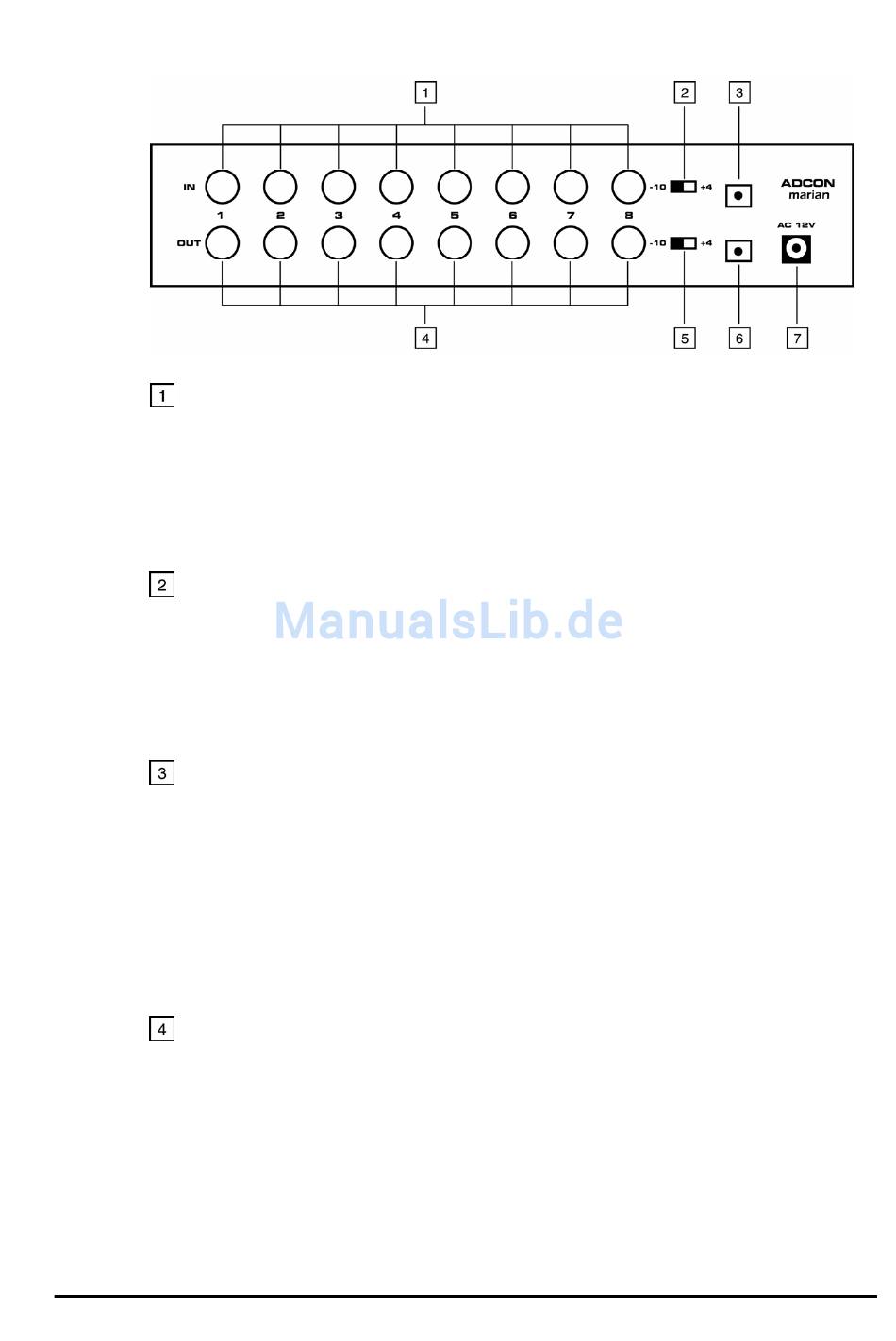

2.2. Rückseite
Analoge Eingänge 1-8
Der Anschluss von Geräten an die analogen Eingänge erfolgt
über symmetrische Leitungen, die auf der ADCON-Seite mit
6,3 mm Stereoklinkenstecker ausgerüstet sind. Der Anschluss
kann auch über unsymmetrische Kabel mit einem 6,3 mm
Monoklinkenstecker erfolgen.
Pegelumschalter für die analogen Eingänge
Mit diesem Schalter können Sie den Eingangspegel der
analogen Eingänge zwischen –10 dBV und +4 dBu
umschalten. Welchen Pegel das Gerät verwendet, welches
Sie an den ADCON anschließen möchten, lesen Sie bitte in
dessen Handbuch nach.
ADAT-Eingang
Der Anschluss eines Gerätes an den ADAT-Eingang erfolgt
über eine optische Leitung mit TOSLINK-Stecker.
Achten Sie bei der Verwendung von optischen Leitungen
darauf, dass sie keine Knicke und Beschädigungen
haben. Beides kann zu Störungen führen! Außerdem
sollten Sie keine optischen Leitungen über 2,0 m Länge
verwenden.
Analoge Ausgänge 1-8
Der Anschluss von Geräten an die analogen Ausgänge erfolgt
ebenfalls über symmetrische Leitungen, die auf der ADCON-
Seite mit 6,3 mm Stereoklinkenstecker ausgerüstet sind. Auch
hier kann der Anschluss über unsymmetrische Kabel mit
einem 6,3 mm Monoklinkenstecker erfolgen.
Der ADCON erkennt automatisch, ob eine symmetrische
oder unsymmetrische Leitung benutzt wird und stellt den
Pegel entsprechend ein!
