2.3 Anzeigeoptionen
Temperaturwerte an
den Positionen der
Cursor.
Zudem wird die
Differenz der Tem-
perraturen (∆) ange-
zeigt.
Emissionsgrad und
Hintergrundtempe-
ratur (diese wird im
Vollbildmodus nicht
angegeben).
Icons für z.B. E =
Emissionsgrad
Vorsicht: Die Temperaturskala und die dargestellten Farbtemperaturen dienen
2.4 Bedienhinweise
Alle Objekte strahlen ein IR-Signal aus. Temperaturen von Objekten, die in den kleinen
grünen Klammern dargestellt werden, werden oberhalb des Displays angezeigt.
Vorsicht: Temperaturen von Objekten, die innerhalb des Klammerbereiches
liegen, können eventuell höher sein, als die angezeigten Werte.
Emission und Reflektion des Hintergrundes
Die Emission hat ein Maximum von 1 und ein Minimum von 0. Sie ist das Gegenteil der
Reflektion. Eine Emission von 1 bedeutet, dass das Objekt nicht glänzend ist und eine
Emission von nahezu 0 bedeutet, dass das Objekt sehr glänzend ist. Die Emission
verschiedener Objekte kann in dieser Wärmebildkamera kompensiert werden. Ebenfalls kann
die meist vorhandene Hintergrundstrahlung kompensiert werden. Die Hintergrundtemperatur
muss zur Korrektur in die Kamera eingegeben werden. Der Emissionsgrad kann in
Abhängigkeit der Materialoberfläche eingegeben werden (0,2 ... 1,0). Siehe hierzu die
Tabelle am Ende der Bedienungsanleitung (9.2).
Vorsicht: Objekte mit geringer Emission können tatsächlich heißer sein, als es
die Messwerte wiedergeben.
Wenn die Wärmebildkamera eingeschaltet wird, ist der Wert für den Emissionsgrad (K-Wert)
auf 1,0 voreingestellt und die Hintergrundtemperatur wird nicht berücksichtigt. Dies wir im
oberen Bereich des Displays angezeigt. Sie müssen Ihre spezifischen Eingaben machen.
PCE Deutschland GmbH & CO. KG

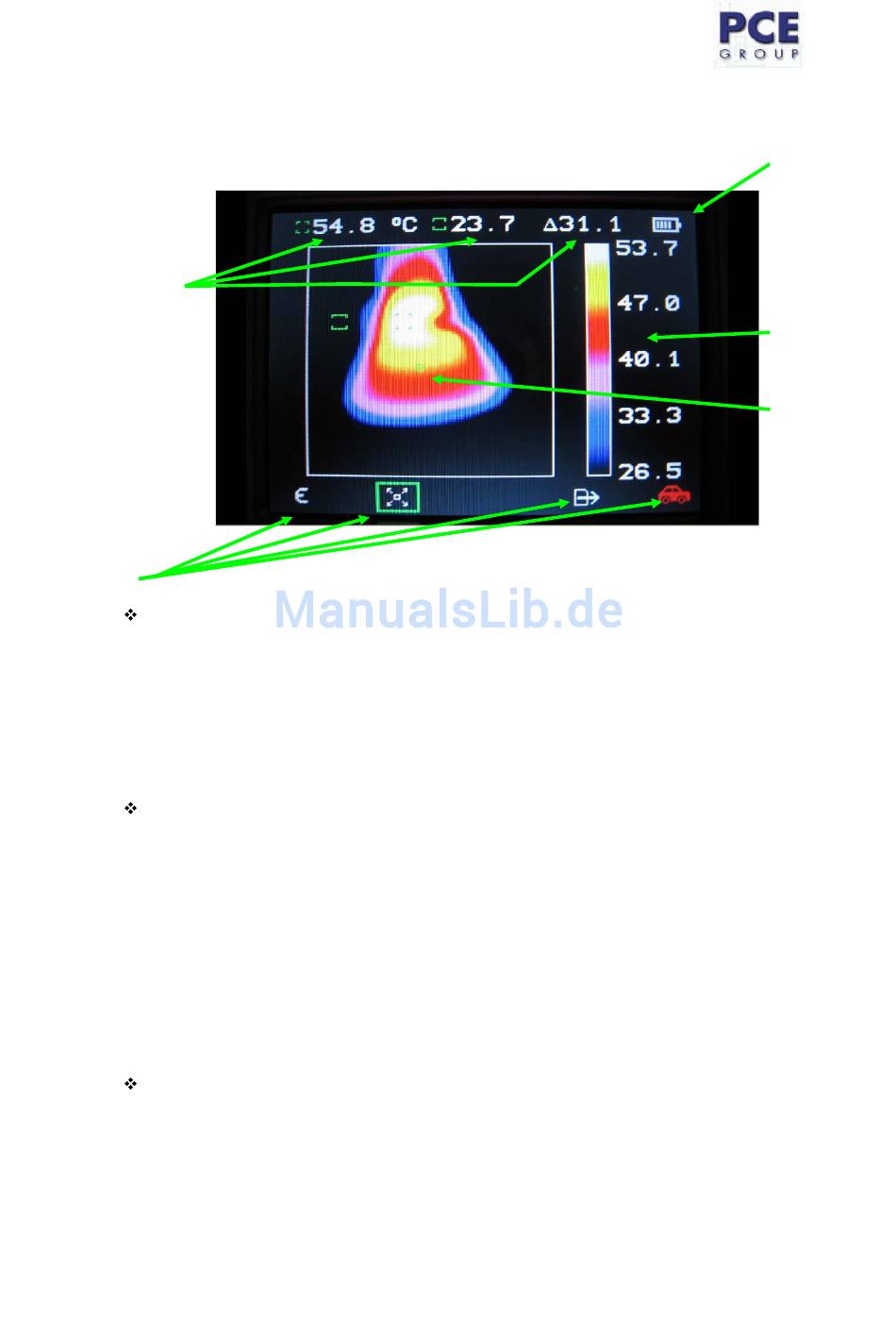

Bild 7 Display
lediglich der Orientierung / besseren Unterscheidung.
Indikator für
Lebensdauer
der Batterie
Temperaturskala
mit Minimal -&
Maximalwerten
sowie der
Spreizung
Der grüne Kreis
indiziert die Stelle,
auf den der Laser-
zielpunkt zeigt
(bei einer Entfer-
nung von 1,5 m)
