Einstellungen des Sprinklerfeldes
Nach der Ausrichtung und Empfindlichkeitseinstellung der Scarecrow, finden Sie
in diesem Kapitel die Anleitung zur Weiten- und Winkeleinstellung des
Wasserstrahls. Drehen Sie dazu die Wasserzufuhr AUS!
1
Positionierung der Anschlagsregler
Zur Winkeleinstellung bringen Sie die zwei Anschlagsregler in die jeweilige
Endposition, die das gewünschte Gebiet markiert, so daß der Metalclip des
Sprengers sich zwischen beiden Reglern bewegen kann. Der Winkel der
Anschlagsregler zueinander bestimmt den Arbeitswinkel der Scarecrow von
0 bis 300 Grad. Je weiter sie voneinader entfernt sind, desto größer ist der
Arbeitswinkel. Sobald der Sprinklerkopf aktiviert wird, dreht er sich innerhalb
des markierten Winkels. Wenn der Metallclip ein Ende berührt, dreht er den
Sprinklerkopf in die entgegengesetzte Richtung. Arbeitet die Scarecrow normal,
dreht sich der Sprenger vor und zurück, von Anschlag zu Anschlag.
Einstellschraube für
Wasserstrahlbreite
2
2. Einstellung der Sprühweite
Drehen Sie die Einstellschraube für den Wasser Deflector nach links oder rechts ,
um den Wasserstrahl nach oben oder nach unten zu justieren. Die Einstellschraube
für den Wasser Deflector befindet sich oben auf dem Sprinklerkopf.
3
3. Drehen Sie die Wasserzufuhr auf, bleiben aber
hinter der Scarecrow
Nachdem Sie schon die Auslöse-Empfindlichkeit der Scarecrow justiert haben,
stellen Sie sich jetzt bitte HINTER die Scarecrow und bewegen Sie Ihre Hand vor
der Linse auf und ab. Die Scarecrow sollte jetzt aktivieren. Stellen Sie jetzt den
Winkel und die Weite des Wasserstrahls so ein, wie Sie es für angebracht befinden.
6

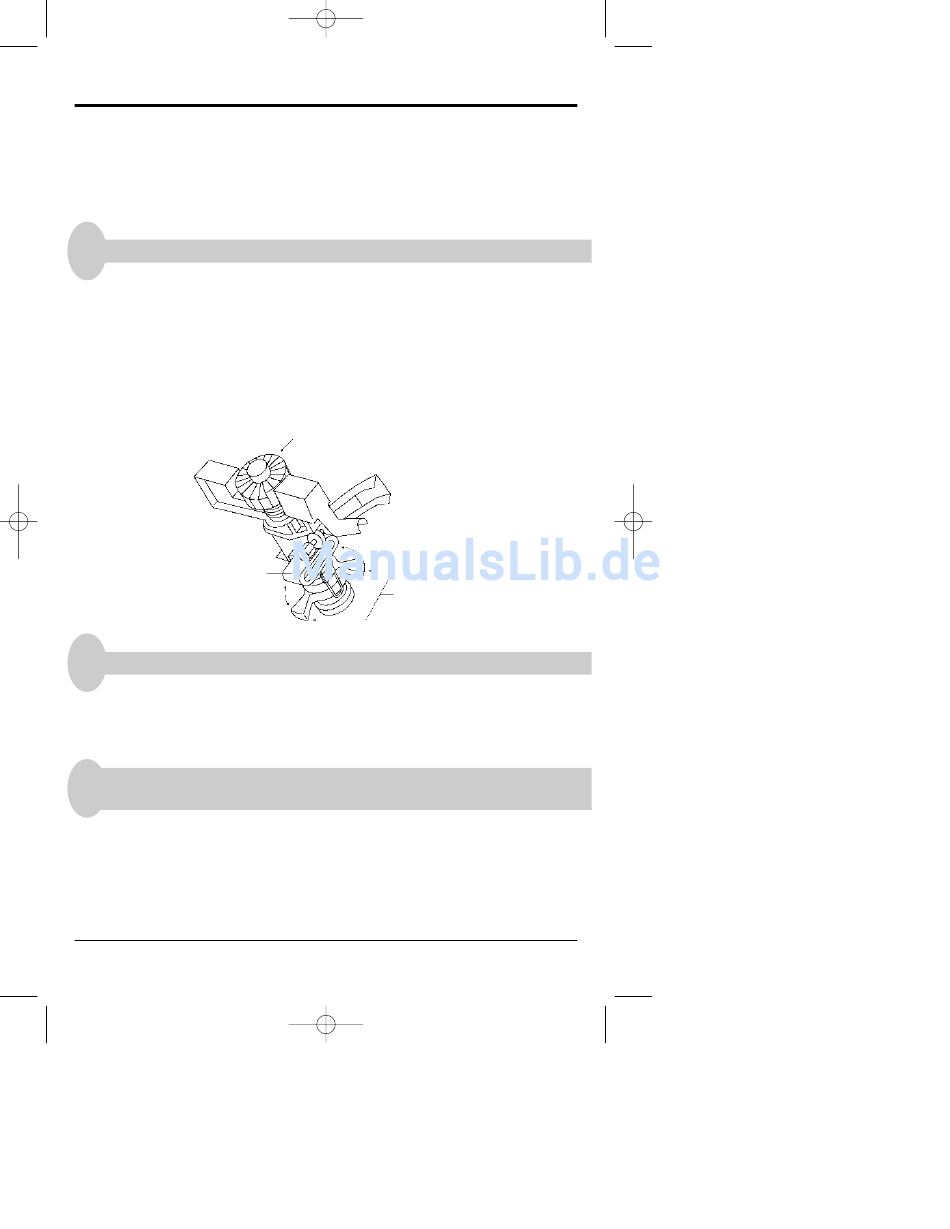

Einstellschraube für
Wasser Deflector auf und ab
Anschlagsregler für
Arbeitswinkel
