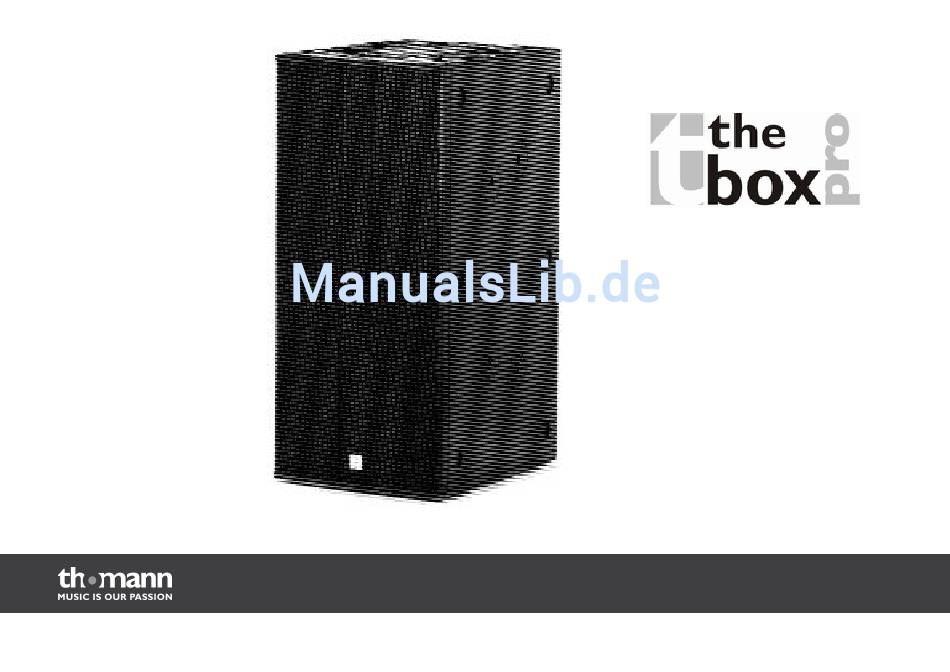

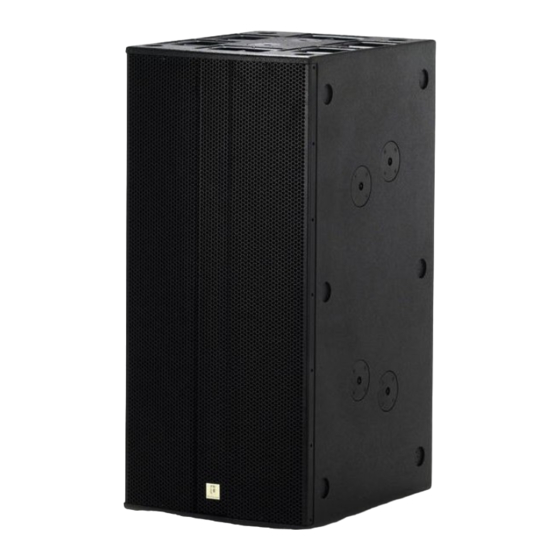

- Seite 1 TP218/1600 MKIII passiver subwoofer bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 01.03.2012...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation..............................11 4.1 Tipps zum Umgang mit Lautsprechern................... 13 4.2 Anschlüsse für Verkabelung „Bass an 1“.................. 14 4.3 Anschlüsse für Verkabelung „Bass an 2“.................. 16 Technische Daten............................ 18 Umweltschutz............................19 TP218/1600 MKIII... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zu Sach- und Umwelt‐ schäden führen kann, wenn sie nicht gemieden wird. TP218/1600 MKIII...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. passiver subwoofer...
-
Seite 7: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. TP218/1600 MKIII... - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. TP218/1600 MKIII...
-
Seite 10: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Leistungsmerkmale dieses pegelfesten passiven Subwoofers für den gewerblichen Einsatz: Anschlussmöglichkeiten: – 2 verriegelbare NL4-Buchsen (1+/1– zum Bass; 2+/ 2– durchverbunden) – 2 verriegelbare NL4-Buchsen für Systemverdrahtung (2+/ 2– zum Bass; 1+/1– durch‐ verbunden) 4 Hochständerflansche (M20) an der Oberseite 12 Griffe Gehäuse aus 18-mm-Birkenmultiplex Schwarzer Antirutschlack... -
Seite 11: Installation
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. TP218/1600 MKIII... - Seite 12 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. passiver subwoofer...
-
Seite 13: 4.1 Tipps Zum Umgang Mit Lautsprechern
Wenn während des Betriebs Verzerrungen zu hören sind, ist entweder der Verstärker oder der Lautsprecher übersteuert. Dies kann zu dauerhaften Schäden am Verstärker oder am Lautspre‐ cher führen. Regeln Sie die Lautstärke herunter, sobald Verzerrungen hörbar sind. TP218/1600 MKIII... -
Seite 14: Anschlüsse Für Verkabelung „Bass An 1
Installation 4.2 Anschlüsse für Verkabelung „Bass an 1“ Um die Anschlüsse für Verkabelung „Bass an 1“ benutzen zu können, drehen Sie die Abde‐ ckung des Anschlussfeldes so, dass sich die Aussparungen in waagerechter Position befinden. 1, 2 Parallel verdrahtete NL4-Anschlüsse (1+/1– zum Bass; 2+/ 2– durchverbunden) passiver subwoofer... - Seite 15 Adern 1+/1– angeschlossen und verbindet die Adern 2+/ 2– durch. Die Reihenfolge, in der die Lautsprecher verkabelt sind, ist unwichtig. Beachten Sie aber die minimale Lastimpedanz der Verstärker. NL4-Einbausteckverbinder für Die nebenstehende Abbildung zeigt die Belegung der verriegelbaren NL4-Einbausteckver‐ Lautsprecheranschlüsse binder. TP218/1600 MKIII...
-
Seite 16: Anschlüsse Für Verkabelung „Bass An 2
Installation 4.3 Anschlüsse für Verkabelung „Bass an 2“ Um die Anschlüsse für Verkabelung „Bass an 2“ benutzen zu können, drehen Sie die Abde‐ ckung des Anschlussfeldes so, dass sich die Aussparungen in senkrechter Position befinden. 3, 4 Parallel verdrahtete NL4-Anschlüsse (2+/ 2– zum Bass; 1+/1– durchverbunden) passiver subwoofer... - Seite 17 Adern 2+/2– angeschlossen und verbindet die Adern 1+/ 1– durch. Die Reihenfolge, in der die Lautsprecher verkabelt sind, ist unwichtig. Beachten Sie aber die minimale Lastimpe‐ danz der Verstärker. NL4-Einbausteckverbinder für Die nebenstehende Abbildung zeigt die Belegung der verriegelbaren NL4-Einbausteckver‐ Lautsprecheranschlüsse binder. TP218/1600 MKIII...
-
Seite 18: Technische Daten
Technische Daten Technische Daten Bestückung 2 × 18-Zoll-Basslautsprecher Belastbarkeit 1600 W (AES), 3200 W (Peak) Impedanz 4 Ω Schalldruck 100 dB (SPL) 136 dB (max.) Frequenzbereich 34 Hz … 150 Hz (–3 dB) Abmessungen (B × H × T) 550 mm × 1200 mm × 680 mm Gewicht 82 kg passiver subwoofer... -
Seite 19: Umweltschutz
Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. TP218/1600 MKIII... - Seite 20 Notizen passiver subwoofer...
- Seite 21 Notizen TP218/1600 MKIII...
- Seite 22 Notizen passiver subwoofer...
- Seite 24 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
