Inhaltszusammenfassung für MA 8Port Node

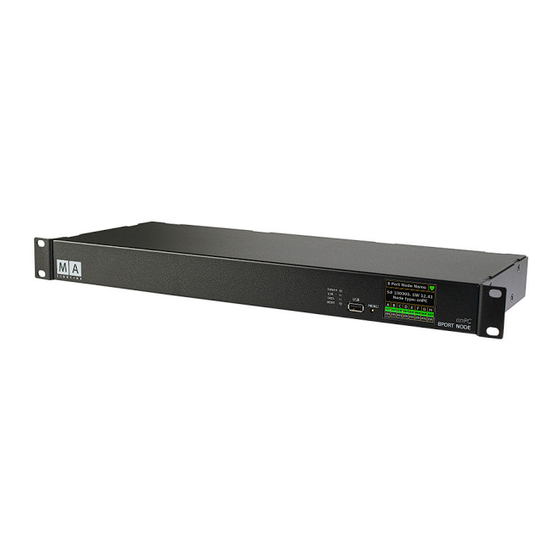

- Seite 1 MA 8Port Node QuickMAnual Version XIV.02 deutsch / english Art. Nr. 1362M 0142...
- Seite 2 – ob als Ein- oder Ausgang. Der MA 8Port Node ist auch in einer „onPC” Version ist erhältlich, die in Kombination mit der kostenfreien grandMA2 onPC Software 2.048 Parameter zur Verfügung stellt. Außerdem lässt sich der 8Port Node onPC...
-
Seite 3: Bestimmungsgemäßer Gebrauch
+49.5251.688865-30. In dringenden Notfällen nehmen Sie bitte Kontakt zu Ihrem nächsten Distributor oder zur MA Lighting Service-Hotline (Telefon: +49.5251.68 88 65-99) auf. Diese Hotline (24 / 7) ist nur für Notfälle – für Anwender, die z.B. mitten in einer Produktion... -
Seite 4: Spezifikation
(XLR 5 pin) an der Rückseite. Die DMX OUTs können auch zu DMX IN konfiguriert werden Quickstart ON / OFF Ethernet RJ 45 Netzwerk-Anschluss Anschluss an der Front nur für Updates per USB-Stick verwenden. Keine Wartung Peripheriegeräte anschießen (mouse, keyboard o.ä) 2“ TFT Farbmonitor Konformität 2 048 Parameter (nur bei MA 8Port Node onPC) - Seite 5 MA 8Port Node Daten Spannung: 100 – 240 V ~ (+/- 10%) 50 / 60 Hz (USA, Canada) Daten Weitbereichsnetzteil, schaltet automatisch um! Erforderliche Stromkabel: Nur ausreichend isolierte und geschützte Kabel verwenden Transport (min. Ø 3 x 1,0mm²) (Kabel und Stecker sind nicht im Lieferumfang enthalten)
- Seite 6 MA 8Port Node Transport Bitte das Gewicht des Gerätes beachten. Vorsichtig transportieren; bei Nichtbeachten können Daten Personen- oder Sachschäden entstehen. MA 8Port Node ca. 2,2 kg ohne Transportbehälter, Verpackung, Transport Schutztasche oder Koffer Vor dem Transport alle Kabel entfernen. Sicherheit Für den Transport und die Wahl des geeigneten Transportmittels ist ausschließlich der...
- Seite 7 MA 8Port Node Symbole und Warnzeichen Daten Transport Sicherheit Hauptschalter Wechsel- Das Gerät muss Achtung Achtung strom (AC) separat entsorgt Betriebsgrenzen AN / AUS werden. Warnung vor einer Warnung vor Die örtlichen Gefahrenstelle Gefährlicher Vorschriften elektrischer Spannung Quickstart beachten! Connect...
-
Seite 8: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften MA 8Port Node Ist das Netzkabel oder ein Stecker beschädigt, so sollten Lesen Sie vor dem Gebrauch alle Anweisungen der Sie diese umgehend durch eine Fachkraft austauschen Bedienungsanleitung. Achten Sie hierbei speziell auf die lassen. Sicherheitshinweise. Daten Es dürfen nur Netzkabel mit Sicherheitsprüfzeichen Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch... - Seite 9 MA 8Port Node Warnhinweise Die Wartung des Gerätes darf ausschließlich durch geschultes Personal durchgeführt werden, da beim Öffnen und / oder Entfernen von Abdeckungen spannungsführender Teile freigelegt werden. Daten Neben anderen Risiken besteht hierbei die Gefahr eines elektrischen Schlages. Transport...
- Seite 10 MA 8Port Node Betriebsgrenzen Temperatur Daten Betrieb: +5°C bis +40°C / 41°F bis 104°F Höhere Temperaturen können das Kühlsystem des Gerätes Transport überfordern und zum Ausfall von elektrischen Komponenten führen. Lagerung / Transport: -10°C bis +50°C / 14°F bis 122°F...
- Seite 11 Anschlussmöglichkeiten (Fotos zeigen optionales Zubehör) MA 8Port Node Daten Transport 8 DMX OUT (XLR 5 pin) – Diese können auch zu DMX IN umkonfiguriert werden Sicherheit RJ45 Ethernet Netzwerkanschluss PowerCon In (blau) Netzanschluss: 100 – 240 V~ (+/- 10%) 50/60 Hz (USA, Kanada) Das Netzteil passt sich automatisch an die Netzspannung an.
- Seite 12 Connect / Beispiele MA 8Port Node MA 8Port Node mit Konsole - max 2048 Paramet er pro Node Daten Transport MA 8Port Node onPC + MA onPC command wing mit Laptop/PC - max 4 096 Paramet er Sicherheit Betriebsgrenzen Quickstart Connect...
- Seite 13 Montage + Optionen MA 8Port Node Option für die Montage im 19“ Rack Daten Transport Sicherheit Betriebsgrenzen Quickstart Connect Quickstart ON / OFF Wartung Konformität...

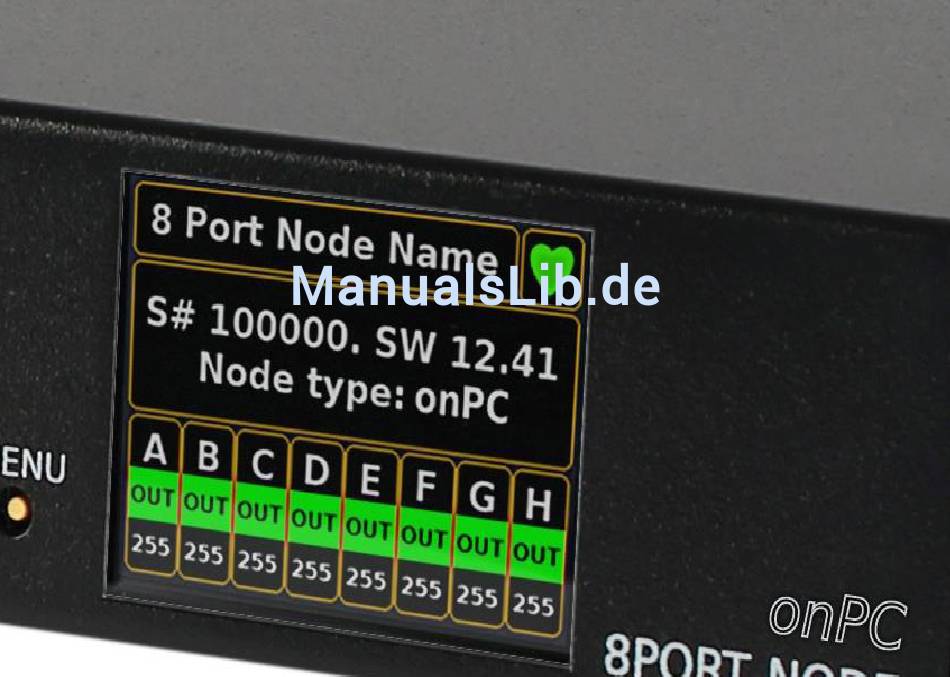

- Seite 14 Display MA 8Port Node Das Display des MA 8Port Node zeigt lediglich die wichtigsten Einstellungen. Zum Konfigurieren ist unbedingt eine grandMA - Konsole oder die Software "onPC" erforderlich. Daten Nach dem Einschalten erscheint im Display: Transport Sicherheit Betriebsgrenzen Quickstart Connect...
- Seite 15 Identify Mode: Markiert in der Konsole/onPC durch Blinken die Konfigurationszeile dieses MA DMX-Nodes Konformität Reset Mode: Der MA 8Port Node wird zurückgesetzt, alle Einstellungen bleiben erhalten Restore Mode: Der MA 8Port Node wird in das Factory Default zurückgesetzt (Werkseinstellung) HINWEIS: nach dem Reset die IP Nummer anpassen.
- Seite 16 Reboot immer die werksseitige IP Adresse mit den letzten drei Stellen der Seriennummer in der letzten Gruppe (192.168.0.xxx). - Wird die Menü-Taste innerhalb dieser Zeit nicht gedrückt, wird der MA 8Port Node nur aktualisiert – alle Einstellungen bleiben erhalten Nach der Anweisung „Please remove USB stick for reboot”...
- Seite 17 3 Gruppen der IP-Adresse müssen übereinstimmen. Wenn der Text im Feld "Firmware" rot dargestellt ist, dann hat der MA 8Port Node eine andere Version der Software geladen als die Konsole oder der onPC. In diesem Fall müssen die Software-Versionen angepasst...
- Seite 18 Bei Bedarf die Firmware-Version des MA 8Port Node angleichen - falls das Feld "Version" rot unterlegt ist IP - Adresse des MA 8Port Node bei Bedarf ändern. Sind mehrere MA 8Port Node im Netz, kann der jeweilige Node mit der Taste IDENTIFY identifiziert werden - das Display und die LED des gewählten Node...
- Seite 19 Speichern der Konfiguration MA 8Port Node Die Einstellungen der MA 8Port Node können auf der Festplatte der grandMA2 Konsole / onPC oder (ab Version 2.9) auf einem externen USB-stick gespeichert werden. Das Menü SETUP / NETWORK /MA NETWORK CONFIGURATION öffnen, ein Gerät selektieren und den Daten Button EXPORT CONFIGURATION drücken...
-
Seite 20: Wartung
MA 8Port Node Reinigung Das Gerät benötigt nur ein Mindestmaß an Pflege. Vor dem Reinigen das Gerät von der Stromversorgung trennen. Die Oberfläche nur mit einem trockenen, nicht fusselnden Tuch reinigen. Daten Keine flüssigen Reiniger oder Druckluft verwenden. Keinerlei Lösungsmittel oder scharfe Reiniger verwenden. -
Seite 21: Konformitätserklärung
MA 8Port Node Konformitätserklärung Name des Herstellers: MA Lighting Technology GmbH Anschrift des Herstellers: Daten Dachdeckerstraße 16 D-97297 Waldbüttelbrunn Deutschland Transport Erklärt, dass das Produkt Produktkategorie: Kontrollgerät Sicherheit Produktnamen: MA 8Port Node Betriebsgrenzen den folgenden Richtlinien sowie den harmonisierten Normen entspricht:... - Seite 22 User alle Möglichkeiten zum Programmieren oder OffLine-Programmieren am Laptop oder PC. Mit der grandMA 3D - Software kann es zum perfekten Designstudio ergänzt werden. …. und es ist die Grundlage für die Funktion des MA 8Port Node. Die grandMA2 onPC und grandMA 3D Software stehen auf unserer Homepage www.malighting.com...
- Seite 23 ...und die anderen Mitglieder der grandMA2 Familie grandMA2 full-size grandMA2 light grandMA2 ultra-light grandMA2 faderwing Die grandMA2 full-size und ihre kleineren Geschwister. Für alle Bereiche in der Beleuchtung – konventionelles Licht, Moving Lights, LEDs, Video usw. Ausgestattet mit zukunftsweisender Technologie und einigen Spezialitäten (z.B.
