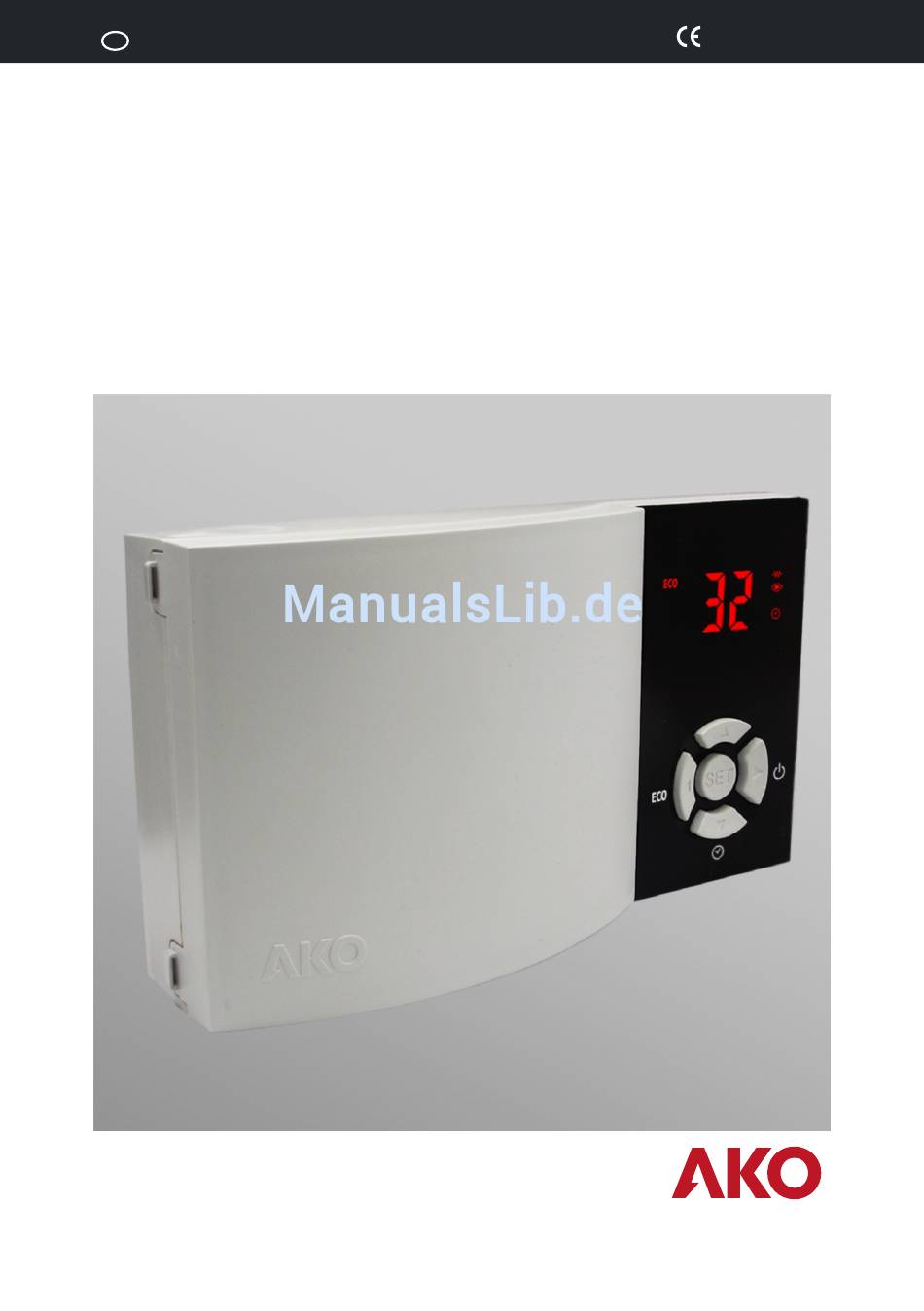

- Seite 1 D148H114 Ed.01 AKO-D14810 AKO-D14820 AKO-D14810-R AKO-D14820-R Solarsteuergerät Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Es liegt im Verantwortungsbereich des Installateurs und des Kunden, die notwendigen Vorschriften für die Anlage, in der unsere Produkte ver- wendet werden sollen, einzuhalten, bzw. Sorge zu tragen, dass diese eingehalten werden. AKO Electromecànica haftet in keinem Fall für Schäden, die aufgrund der Nichteinhaltung der Vorschriften entstehen. Befolgen Sie die Anleitungen aus diesem Handbuch sorgfältig. -
Seite 3: Einführung
1.- Einführung 1.1 Verfügbare Modelle Steuerung Steuerung Uhrzeit- ECO- Anwendung Hilfswiderstand Umwälzpumpe Programmierung Modus AKO-D14810 A, B AKO-D14810-R A, B AKO-D14820 A, B, C, D AKO-D14820-R A, B, C, D 1.2 Anwendung Kompaktgeräte Kompaktgeräte mit Zusatzbehälter Systeme mit unabhängigem Speicher PUMP Systeme mit unabhängigem Speicher und Zusatzbehälter... -
Seite 4: Beschreibung
D148H114 Ed.01 2.- Beschreibung Relais RES aktiviert ECO-Modus aktiv Relais PUMP aktiviert Programmiermodus Alarm aktiviert Standby aktiv Leuchtet: Die Uhrzeit-Programmierung ist aktiv. Blinkt: Die Uhrzeit-Programmierung wurde Temperatur vorübergehend bis zum nächsten Ereignisbeginn deaktiviert (erzwungene Funktion über Taste). Blitzt: Die Uhrzeit-Programmierung wurde auf unbestimmte Art deaktiviert (Betriebsart Manuell). -
Seite 5: Bildschirmmeldungen
Die Verwendung des Geräts ohne Einhaltung der Herstelleranweisungen kann die Anforderungen an die Sicherheit des Geräts beeinträchtigen. Zur richtigen Betriebsweise des Geräts dürfen nur von AKO gelieferte Fühler benutzt werden. Das Gerät muss an einem vor Erschütterungen, Wasser und Schadgasen geschützten Ort installiert werden, an dem die Umgebungstemperatur den in den technischen Daten angegebenen Wert nicht überschreitet. -
Seite 6: Erstkonfiguration
*Nicht verfügbar bei AKO-D14810 / D14810-R Bei Betätigung der SET-Taste konfiguriert der Assistent die Parameter des Geräts für die gewählte Anwendung. Danach fordert die Konfiguration zur Eingabe von Datum und Uhrzeit (nur AKO-D148xx-R) über die folgenden Parameter auf: r1: Stunde... -
Seite 7: Uhrzeit-Programmierung
Definition der Parameter der Zeituhr (Datum und Uhrzeit) Et1 ... Et5: Jeweils Definition der Parameter der Ereignisse 1 bis 5 (1): Die Geräte AKO-D14810 / D14810-R verfügen nicht über den ECO-Modus. Daher ist dieser Parameter nicht verfügbar, und es können nur Ereignisse des Standby-Modus programmiert werden.. - Seite 8 D148H114 Ed.01 Systeme mit unabhängigem Speicher mit oder ohne Zusatzbehälter (Nur AKO-D1482x) PUMP PUMP Betrieb der Pumpe Das Steuergerät berechnet die Differenz zwischen der Temperatur der Fühler Sps (Platten) und S1 oder S2 (Speicher). Wenn diese Differenz (Sps - S1 / Sps - S2) höher oder gleich dem im Parameter „Solar-Sollwert“ (SP3) festgelegten Wert ist, wird die Pumpe aktiviert, was zum Anstieg der Temperatur im Speicher führt.
-
Seite 9: Betriebsarten
Sofern die Modi ECO oder Stand-by nicht aktiviert sind, befindet sich das Gerät im Modus ON. In diesem Modus regelt das Gerät die Temperatur des Behälters oder des Speichers über den Hilfswiderstand und den kann. die Pumpe (nur AKO-D1482x). ECO (Nur AKO-D1482x) Wird durch 2 Sekunden langes Drücken der P-Taste aktiviert/deaktiviert. -
Seite 10: Alarme Und Meldungen
D148H114 Ed.01 Priorität in der Uhrzeit-Programmierung Sollten zwei verschiedene Modi während der Uhrzeit-Programmierung gleichzeitig auftreten, wird der letzte vorrangig gestartet, so wie an folgendem Beispiel angezeigt wird: Gerätezustand Stand-by Stand-by Stand-by Uhrzeit Progr. Stand-by Aktivierung/Deaktivierung der Uhrzeit-Programmierung Sie wird durch 2 Sekunden langes Drücken der Q-Taste aktiviert/deaktiviert oder bis auf dem Bildschirm die Anzeige @An, um auf Manuell oder AUt, um auf Automatik (oder auf Uhrzeit-Programmierung) zu schalten erscheint. -
Seite 11: Kabelanschlüsse
Wenn die Uhr deprogrammiert oder die interne Batterie leer ist, wird die Meldung Ar auf dem Bildschirm angezeigt. 5 Kabelanschlüsse Installieren Sie den Messfühler und sein Kabel NIEMALS zusammen mit Leistungs-, Steuerungs- oder Versorgungskabeln. AKO-D1481x S1 / S2: Temperaturfühler Speicher oder Zusatzbehälter (gemäß Anfangskonfigura- tion, siehe S. -
Seite 12: Erweiterte Konfiguration
D148H114 Ed.01 6 Erweiterte Konfiguration Im Programmiermenü können Sie die einzelnen Parameter konfigurieren und auf diese Weise das Steuergerät auf die Anforderungen Ihrer Anlage abstimmen. 5 sek. 10 sek. Drücken Sie die SET-Taste für den Zugriff auf das Programmiermenü 10 Sekunden lang oder bis die Anzeige „PrG“... - Seite 13 D148H114 Ed.01 Ebene 1.- Steuerung der pumpe (Relais PUMP) (nur AKO-D1482x) Beschreibung Werte Min. Def. Max. Schutzfunktion nach Höchsttemperatur im Behälter (S1) (SP2): 0 = Deaktiviert 1 = Aktiviert: Die Pumpe wird angehalten, sobald die in SP2 programmierte Temperatur erreicht ist, auch wenn Sps ³ SP5 SP2 Zulässige Höchsttemperatur im Behälter (S1)
- Seite 14 2 = Messfühler S2 3 = Messfühler SPS AKO-D1481x Art der Messfühler S1 und S2 (Sps ist immer PT1000): 0=NTC 1=PTC AKO-D1482x EP Ausgang auf Ebene 1 Ebene 1.- Ereignisprogrammierung 1 bis 5 (nur AKO-D148xx-R) Beschreibung Werte Min. Def. Max. AKO-D1481x...
- Seite 15 D148H114 Ed.01 Ebene 1.- Konfiguration von datum und uhrzeit (nur AKO-D148xx-R) Beschreibung Werte Min. Def. Max. r1 Stunde Stunden r2 Minuten Minuten r3 Tag r4 Monat r5 Jahr EP Ausgang auf Ebene 1 Ebene 1.- Zugangskontrolle und information Beschreibung Werte Min.
-
Seite 16: Technische Daten
AKO-D14810 / D14810-R....... . 230 V~ ±10 % 50/60 Hz 3.5... -
Seite 17: Abmessungen
D148H114 Ed.01 7.1- Abmessungen ø max. 3,7 125,5 7.2- Montage... -
Seite 18: Zubehör
D148H114 Ed.01 7.3- Zubehör Mit dem Programmierstick AKO-D14918 können Sie die konfigurierten Parameter leicht und schnell von einem Steuergerät zu anderen mit der gleichen Funktion kopieren. AKO-D14918... - Seite 19 D148H114 Ed.01...
- Seite 20 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Wir behalten uns das Recht auf die Lieferung von Materialien vor, die leicht von den Materialien abweichen können, die in unserer technischen Dokumentation beschriebenen...
