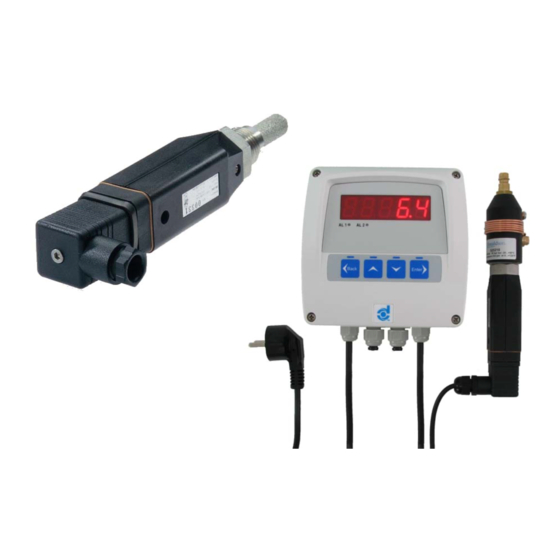

Donaldson UDM 300 Betriebsanleitung
Inhaltszusammenfassung für Donaldson UDM 300
- Seite 1 Betriebsanleitung UDM 300 Stationäre Feuchtemessgeräte zur Messung des Drucktaupunktes und Atmosphären-Taupunktes in unterschiedlichsten Anwendungen: - Druckluftanlagen (Kälte/Adsorptionstrockner) - Granulattrockner - medizinische Gase - nicht korrosive Gase, z.B. Stickstoff - usw.
-
Seite 2: Inhaltsverzeichnis
VORWORT Liebe Kundin, lieber Kunde Ihre Entscheidung für ein Messgerät von Donaldson war richtig. Jedes Jahr kaufen tausende Kunden hochwertige Produkte. Dafür sprechen gute Gründe. • Bei uns stimmt das Preis-Leistungs-Verhältnis. Zuverlässige Qualität zum fairen Preis. • Mit der fachlichen Erfahrung von über 20 Jahren lösen wir Ihre Messaufgabe optimal. -
Seite 3: Sicherheitshinweise
Kälte-, Adsorptions- und Membrantrocknern. (Bitte Ausgangssignal- Skalierung beachten, siehe techn. Daten Seite 8). Beim Einbau des UDM 300 in Druckluftanlagen wird der Drucktaupunkt (Taupunkt unter Druck) bis 50 bzw. 350 bar direkt gemessen. Beim Einbau in atmosphärischen Bedingungen (Umgebungsdruck) oder im Abströmbereich (entspannte Luft) von Druckanlagen, wird der... - Seite 4 UDM 300 – PN 16 bis 16 bar Artikel-Nr. 525216 UDM 300 – PN 350 bis 350 bar Artikel-Nr. 525217 UDM 300 – KPL PN 16 24 VDC Artikel-Nr. 525230 UDM 300 – KPL PN 16 230 VAC, 50-60 Hz Artikel-Nr. 525229 Optional 115 VAC, 50-60 Hz: Artikel-Nr.
-
Seite 5: Installation
Feuchtemesswert sind kürzer als bei der direkten Montage. Normanschluss Normanschluss Vorteil: einfaches Einbauen und Ausbauen des Fühlers, schnelle Angleichzeit. Messbare Gase Allgemein kann die Feuchte in allen nicht korrosiv wirken- den Gasen gemessen werden. Bei korrosiven Gasen bitte rückfragen bei Donaldson Filtration Deutschland GmbH. -
Seite 6: Für Jede Messaufgabe Die Richtige Messkammer
INSTALLATION Für präzise Messungen im Tieftaupunktbereich (-30…-80 °C td ) sollte Messtemperatur des Gases möglichst bei Raumtemperatur (20..35 °C) liegen. Oft ist z.B. bei Granulattrocknern oder anderen Anwendungen die Temperatur des Messgases höher z. B. 80..120°C. In diesem Fall empfehlen wir eine „Abkühlstrecke" aus feuchtigkeitsundurchlässigem Material vor die aufschraubbare Messkammer zu installieren. -
Seite 7: Taupunktdiagramm Für Druckluft
TAUPUNKTDIAGRAMM FÜR DRUCKLUFT T A U P U N K T D I A G R A M M F Ü R D R U C K L U F T Dieses Diagramm gibt Aufschluss über die Drucktaupunkt-Veränderung bei Druckverlust. Als Beispiel ist ein Druckverlust von 8 bar auf 6 bar Betribsüberdruck dargestellt. -
Seite 8: Technische Daten
Druckbereich: -1...+50 bar Standard 350 bar Hochdruck in Sonderversion Stromversorgung: 24 VDC (10 ...30 V DC) für UDM 300 230 VAC, 50...60 Hz oder 115VAC für UDM 300 –Komplettgerät Genauigkeit: ±0,5 °C (-10...+50 °C typisch ±2 °C bei -40 °C Ausgang: 4…20 mA in 2-Leitertechnik... -
Seite 9: Gerätevarianten
GERÄTEVARIANTEN Geräteserie UDM 300 Basis-Gerät 4..20 mA Analogausgang bis 16 bar Artikel-Nr. 525216 Sonderausführung 350 bar Artikel-Nr. 525217... -
Seite 10: Anschlussvorschläge
Lange Signalwege sind beim Übertragen von Möglichkeit 1: Spannungssignalen problematisch (Leitungswider- Spannungssignalen problematisch (Leitungswider- stand, Störungen usw.). Zum sicheren Übertragen UDM 300 FA 300-2 stand, Störungen usw.). Zum sicheren Übertragen ist es ratsam Stromsignale zu verwenden (4…20 °C ist es ratsam Stromsignale zu verwenden (4...20 mA). -
Seite 11: Anschluss
ANSCHLUSS Anschluss: Basis-Geräte UDM 300 Basis-Gerät 4..20 mA Analogausgang in 2 Drahttechnik Öffnen des Steckers: Zum Öffnen des Steckers für Anschluss leichtes Hebeln mit einem flachen Schraubenzieher. A N S C H L U S S V O R S C H L Ä G E... -
Seite 12: Udm 300 - Kpl Komplettgerät Mit 2 Schaltkontakten
UDM 300 Komplettgerät UDM 300 – KPL Komplettgerät mit 2 Schaltkontakten UDM 300 – PN 16 Der besondere bis 16 bar Vorteil: Artikel-Nr. 525216 steckerfertiges System, Alarmwerte voreingestellt. UDM 300 – PN 350 An die Wand schrauben, bis 350 bar einstecken, und fertig. -
Seite 13: Udm 300 - Komplettgerät Mit Ds
UDM 300 – Komplettgerät mit DS 52 Stromversorgung und Alarm-Anschluss: Achtung Netzspannung! Spannungsversorgung: 230 VAC 50 Hz Das DS 52 verfügt über einen analogen Sensoreingang zum Anschluss von Sensoren mit 4… 20mA-Signal. Der Sensoreingang wird ab Werk konfiguriert. Sensoren mit 4… 20 mA-Stromsignal werden wie folgt angeschlossen: V+max.: 24 VDC/ 100mA... - Seite 14 UDM 300 – Komplettgerät mit DS 52...
- Seite 15 UDM 300 – Komplettgerät mit DS 52 Die Gerätebedienung (Einstellen von Alarmgrenzen) kann durch Eingabe eines Codes gesperrt werden.
- Seite 16 Technische Änderungen vorbehalten! Donaldson Filtration Deutschland GmbH Industrial Filtration Solutions Büssingstrasse 1 D-42781 Haan, Germany Тел. +49 (0) 2129-569-0 Факс +49 (0) 2129-569-100 Email: IFS-de@donaldson.com Internet: www.donaldson.com...
