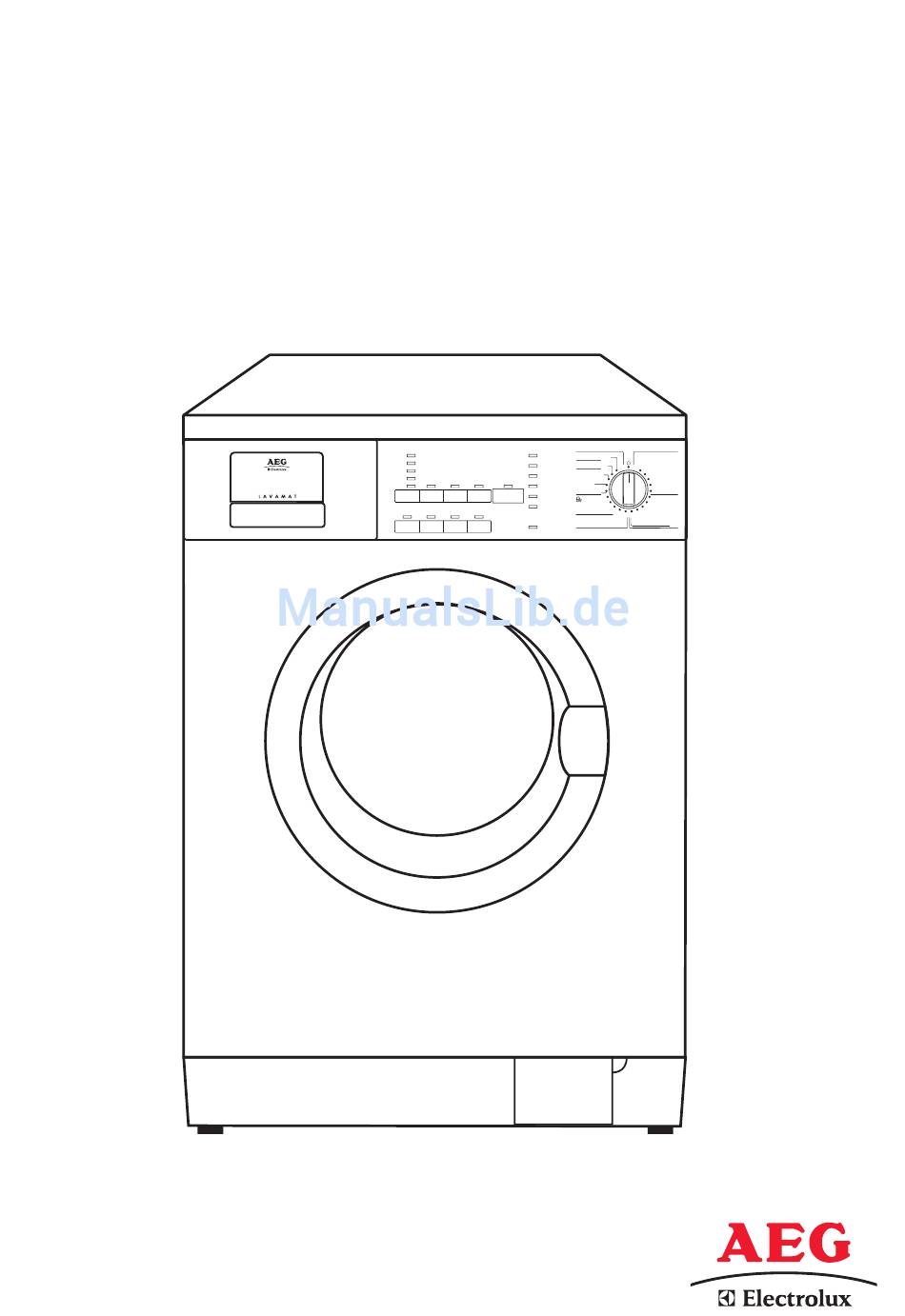

LAVAMAT 66680
LAVAMAT 62680
Der umweltschonende Waschvollautomat
Benutzerinformation
PERFEKT IN FORM UND FUNKTION
1200
WASCHEN
900
SPÜLEN
700
EXTRA
ZEIT
ZEITVOR-
EXTRASPÜLEN
500
SPÜLEN
SPAREN
WAHL
LAUFZEIT
SPÜLSTOPP
SCHLEUDERN
ENDE
VOR-
START
ÜBERDOSIERT
WÄSCHE
FLECKEN
SENSITIV
PAUSE
TÜR
AQUA CONTROL
62680
AUS
KOCHWÄSCHE
ENERGIESPAREN
BUNTWÄSCHE
SUPERSCHNELL
95
60
SCHLEUDERN
50
PUMPEN
40
FEINSPÜLEN
30
PFLEGE-
KALT
60
LEICHT
30
50
WOLLE
SEIDE
40
40
30
30
40
40
FEINWÄSCHE
LEICHTBÜGELN
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für v LAVAMAT 66680
- Seite 1 LAVAMAT 66680 LAVAMAT 62680 Der umweltschonende Waschvollautomat Benutzerinformation AQUA CONTROL 62680 1200 WASCHEN KOCHWÄSCHE ENERGIESPAREN BUNTWÄSCHE SUPERSCHNELL SPÜLEN SCHLEUDERN EXTRA ZEIT ZEITVOR- EXTRASPÜLEN SPÜLEN SPAREN WAHL LAUFZEIT PUMPEN SPÜLSTOPP SCHLEUDERN FEINSPÜLEN ENDE PFLEGE- KALT LEICHT VOR- START WOLLE ÜBERDOSIERT SEIDE WÄSCHE...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanwei- sung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.
-
Seite 3: Inhaltsverzeichnis
INHALT Gebrauchsanweisung ........6 Sicherheitshinweise . - Seite 4 Inhalt Waschgang durchführen ......... 22 Wäsche einlegen .
- Seite 5 Inhalt Installation ........... . . 40 Entfernen der Transportsicherung.
-
Seite 6: Gebrauchsanweisung
GEBRAUCHSANWEISUNG Sicherheitshinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgenden Sicher- heitshinweisen vertraut zu machen. Allgemeine Sicherheit • Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt wer- den. -
Seite 7: Sicherheit Von Kindern
Sicherheitshinweise • Bei Geräteanlieferungen in Wintermonaten mit Minustemperaturen: Gerät vor Inbetriebnahme für 24 Stunden bei Raumtemperatur lagern. Sicherheit von Kindern • Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Gerät spie- len - es besteht die Gefahr, dass Kinder sich einschließen. -
Seite 8: Entsorgung
Entsorgung Verpackungsmaterial entsorgen! Entsorgen Sie das Verpackungsmaterial Ihres Geräts sachgerecht. Alle Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert werden oder in der Müllverbrennungsanlage verbrannt wer- den. Die Kunststoffe können auch wiederverwendet werden und sind gekenn- zeichnet: >PE<=für Polyethylen >PS<=für Polystyrol >PP<=für Polypropylen Die Kartonteile sollten der Altpapiersammlung beigegeben werden. -
Seite 9: Umwelttipps
Umwelttipps • Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vor- waschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und scho- nen die Umwelt!) • Besonders sparsam arbeitet das Gerät dann, wenn Sie die angegebenen Füllmengen für Waschen ausnutzen. • Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der empfohlenen Waschmittelmenge. -
Seite 10: Die Wichtigsten Merkmale Ihres Geräts
Die wichtigsten Merkmale Ihres Geräts • Programm- und Temperatureinstellung über den Programmwähler. . • Fleckenprogramm zur wirksamen Behandlung verfleckter Wäsche. • Energiesparprogramm für leicht bis normal verschmutzte Kochwä- sche. • Maximale Schleuderdrehzahl 1200 bzw 1600 Umdrehungen pro Minute (je nach dem Modell), Drehzahl für das Endschleudern je nach Waschprogramm automatisch angepasst: - KOCHWÄSCHE/BUNTWÄSCHE 1600 Umdrehungen pro Minute (66680) 1200 Umdrehungen pro Minute (62680) -

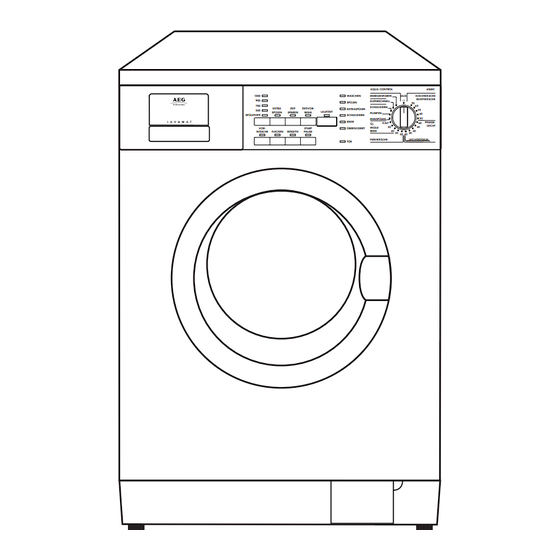

Seite 11: Gerätebeschreibung
Gerätebeschreibung Vorderansicht Waschmittelschublade Bedienblende AQUA CONTROL 62680 1200 WASCHEN ENERGIESPAREN KOCHWÄSCHE BUNTWÄSCHE SUPERSCHNELL SPÜLEN SCHLEUDERN EXTRA ZEIT ZEITVOR- EXTRASPÜLEN SPÜLEN SPAREN WAHL LAUFZEIT PUMPEN SPÜLSTOPP SCHLEUDERN FEINSPÜLEN ENDE PFLEGE- KALT LEICHT WOLLE VOR- START ÜBERDOSIERT SEIDE WÄSCHE FLECKEN SENSITIV PAUSE FEINWÄSCHE LEICHTBÜGELN TÜR... -
Seite 12: Bedienblende
Gerätebeschreibung Bedienblende AQUA CONTROL 62680 KOCHWÄSCHE 1200 WASCHEN ENERGIESPAREN BUNTWÄSCHE SUPERSCHNELL SPÜLEN SCHLEUDERN EXTRA ZEIT ZEITVOR- EXTRASPÜLEN SPÜLEN SPAREN WAHL LAUFZEIT PUMPEN SPÜLSTOPP SCHLEUDERN FEINSPÜLEN ENDE PFLEGE- KALT LEICHT WOLLE VOR- START ÜBERDOSIERT SEIDE WÄSCHE FLECKEN SENSITIV PAUSE FEINWÄSCHE LEICHTBÜGELN TÜR A = Programmzusatztasten G= Multidisplay... - Seite 13 Gerätebeschreibung PFLEGELEICHT Hauptwaschgang für pflegeleichte Textilien (Waschen, 30°-40°-50°- 60°C - Spülen, Weichspülen - Schonschleudern). LEICHTBÜGELN im Programm PFLEGELEICHT Die Wäsche wird besonders schonend gewaschen und geschleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert. FEINWÄSCHE Hauptwaschgang für Feinwäsche (Waschen, 30°-40°C - Spülen/ Weich- spülen - Schonschleudern).
-
Seite 14: Programmzusatztasten
Gerätebeschreibung Programmzusatztasten Je nach Programm sind verschiedene Funktionen miteinander kombi- nierbar. Diese sind nach der Programmeinstellung und vor dem Einschalten der START/PAUSE-Taste zu wählen. Durch Drücken der Tasten leuchten die zugeordneten Lampen auf. Beim nochmaligen Drücken erlöschen die Lampen. VORWÄSCHE Vorwaschen bei max 30°C vor dem automatisch folgenden Haupt- waschgang (nicht wählbar bei Einstellung WOLLE, SUPERSCHNELL und zusammen mit FLECKEN). -
Seite 15: Schleudern
Gerätebeschreibung SCHLEUDERN L 66680 L 62680 Durch Drücken dieser Taste kann die vor- 1200 1600 gegebene maximale Schleuderdrehzahl 1200 für das eingestellte Programm reduziert oder SPÜLSTOPP eingestellt werden. Die maximalen Schleuderdrehzahlen sind SPÜLSTOPP SPÜLSTOPP der jeweiligen Wäscheart angepasst. So stehen folgende Drehzahlen zur Verfü- gung: •... -
Seite 16: Taste Zeit Sparen
Gerätebeschreibung Taste ZEIT SPAREN Verkürzter Hauptwaschgang für leicht verschmutzte Wäsche, nicht wählbar bei Einstellung WOLLE, ENERGIESPAREN, KOCH-/BUNTWÄSCHE 60° und SUPERSCHNELL. Die Waschzeit wird in Abhängigkeit von Wäschetyp und Waschtemperatur reduziert Taste ZEITVORWAHL Mittels dieser Taste kann der Programmbeginn um 30 min, 60 min, 90 min, 2 Stunden und dann in 1-Stunden um maximal 23 Stunden verzö- gert werden. -
Seite 17: Waschprogramm Löschen
Gerätebeschreibung Waschprogramm löschen Soll ein bereits laufendes Programm gelöscht werden, drehen Sie den Programmwählerknopf auf AUS/O. Achtung! Nach einem Programm mit SPÜLSTOPP-Funktion unbedingt Programmwähler auf AUS/O stellen und dann das Programm PUMPEN oder SCHLEUDERN wählen. Änderung eines laufenden Programms Um eine Funktion zu ändern, zuerst die Maschine durch Drücken der START/PAUSE-Taste auf PAUSE stellen. -
Seite 18: Schublade Für Wasch- Und Pflegemittel
Schublade für Wasch- und Pflegemittel Einspülfach für Vorwaschmittel oder Fleckensalz. Das Vorwaschmittel wird ganz zu Beginn des Waschprogramms einge- spült. Das Fleckensalz wird beim Programm FLECKEN zeitoptimiert während des Hauptwaschgangs eingespült. Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel. Wird zu Beginn des Hauptwaschgangs eingespült. Einspülfach für flüssige Pflegemittel (Weichspüler, Formspüler, Stärke). -
Seite 19: Waschgang Vorbereiten
Führen Sie dann einen Waschgang ohne Wäsche durch (KOCHWÄSCHE 95°) mit halber Waschmittelmenge. Dadurch werden fertigungsbedingte Rückstände an Trommel und Lau- genbehälter entfernt. Waschgang vorbereiten Wäsche sortieren und vorbereiten • Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe “Wäschearten und Pflegekennzeichen"). •... -
Seite 20: Wäschearten Und Pflegekennzeichen
Waschgang vorbereiten Wäschearten und Pflegekennzeichen Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschpro- gramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert werden. Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximal- angaben. Kochwäsche Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen. -
Seite 21: Wasch- Und Pflegemittel
Waschgang vorbereiten Wasch- und Pflegemittel Welches Wasch- und Pflegemittel? Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Wasch- automaten geeignet sind. Grundsätzlich die Angaben der Hersteller beachten. Wieviel Wasch- und Pflegemittel? Die Menge der einzusetzenden Mittel ist abhängig •... -
Seite 22: Waschgang Durchführen
Waschgang durchführen Wäsche einlegen Einfülltür öffnen. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen. Einfülltür fest schließen. Wasch- und Pflegemittel zugeben Ziehen Sie die Schublade aus der Bedienblende, bis zum Aschlag. Geben Sie die not- wendige Waschmit- telmenge (beachten Sie bitte die Do-... -
Seite 23: Zusatzfunktionen Wählen
Waschgang durchführen Zusatzfunktion(en) wählen ZEIT- EXTRA SPAREN SPÜLEN Je nach Verschmutzungsgrad und Gewebeart. Die ent- sprechende Kontrolllampe leuchtet. VOR- WÄSCHE FLECKEN SENSITIV Schleuderdrehzahl ändern/Spülstopp wählen L 66680 L 62680 Eventuell Schleuderdrehzahl für das Endschleu- 1200 1600 dern wählen: Taste so oft drücken, bis die 1200 gewünschte Schleuderdrehzahl leuchtet. -
Seite 24: Eitvorwahl Einstellen
Waschgang durchführen Zeitvorwahl einstellen ZEITVOR- WAHL Bevor das Programm gestartet wird und falls Sie den Start verschieben möchten, die Taste “ZEIT-VORWAHL” drücken, bis die gewünschte Verzögerungszeit einge- LAUFZEIT stellt ist; im Multidisplay wird die gewählte Verzögerung für 3 Sekunden angezeigt. Dann erscheint im Display die Dauer des gewählten Programms. -
Seite 25: Programmende
Waschgang durchführen Multidisplay LAUFZEIT Die zu erwartende Restlaufzeit (in Minuten) wird bis zum Programmende im Multidisplay angezeigt. Programmende Die Maschine bleibt automatisch stehen, im Multidisplay erscheint eine aufleuchtende Null. Die Led ENDE auf der Programmablaufanzeige leuchtet. Leuchtet ÜBERDOSIERT auf der Programmablauf-Anzeige, so wurde im abgelaufenen Waschprogramm zuviel Waschmittel verwendet. -
Seite 26: Programmtabellen
Programmtabellen Waschen Wäsche- Verbrauchswerte* Zusatzfunktion Programm Temp. Wäscheart menge Strom Wasser über Tasten max. Liter VORWÄSCHE Kochwäsche, z.B. 6 kg FLECKEN normal verschmutz- (3 kg SENSITIV Koch- te Berufswäsche, 95°-60° SCHLEUDERN wäsche Bett-,Tisch- und SPÜLSTOPP Zeit- Unterwäsche, EXTRA SPÜLEN sparen) Handtücher. -
Seite 27: Sonderprogramme
Programmtabellen Sonderprogramme Verbrauchswerte* Wäsche- Programm- Programm- Zusatzfunktion Programm menge Strom Wasser beschreibung abwicklung über Tasten max. Liter 3 Spülgänge mit Handgewa- Pflegemittel schene Textilien SENSITV Schonschleudern können mit Feinspülen (900 U/min max. SCHLEUDERN 6 kg 0,08 diesem Pro- 62680) SPÜLSTOPP gramm gespült (1000 U/min max. -
Seite 28: Pflege Und Wartung
Pflege und Wartung Im Alltagsbetrieb Nach Programmende die Waschmittelschublade ein kleines Stück her- ausziehen, damit sie austrocknen kann. Einfülltür nach dem Waschen und Trocknen nur anlehnen, damit die Maschine innen belüftet wird und austrocknen kann. Wird die Maschine längere Zeit nicht benutzt: Wasserhahn schließen und Maschine vom Stromnetz trennen. -
Seite 29: Einfülltür
Pflege und Wartung Einfülltür Regelmäßig prüfen, ob Ablagerungen oder Fremdkörper in der Gummimanschette hinter der Einfülltür vorhanden sind und gegebe- nenfalls entfernen. Wassereinlaufsieb Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden. Wasserhahn schließen. Wasserzulaufschlauch Wasserhahn abschrauben. Sieb mit einer Zahnbürste unter fließendem Wasser reinigen. -
Seite 30: Notentleerung
Pflege und Wartung Notentleerungsschlauch aus Halterung her- ausnehmen, Auffanggefäß unterstellen und Verschlussstopfen des Schlauchs herauszie- hen. Wenn das Wasser vollständig abgelaufen ist, Deckel der Laugenpumpe entgegen dem Uhrzeigersinn abschrauben und herauszie- hen. Eventuelles Restwasser wird in der Klappe aufgefangen. Eventuelle Fremdkörper aus Pumpengehäuse entfernen, wie in der Abb. angezeigt wird. -
Seite 31: Frost
Pflege und Wartung Laugenpumpe ggf. reinigen. Notentleerungsschlauch verschließen und wieder einsetzen. Klappe in Sockelblende einsetzen und schließen. Frost Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen. Netzstecker aus der Steckdose herausziehen. Wasserhahn schließen und Wasserzulaufschlauch vom Hahn abschrau- ben. -
Seite 32: Was Tun, Wenn
Was tun, wenn… Das im Vergleich zu früheren Waschmaschinen etwas andere, pfeifende Laufgeräusch beim Schleu- dern ist durch das moderne Antriebssystem bedingt. Ist kein Wasser in der Trommel zu sehen, liegt dies am neuartigen Waschsystem der Maschine. Moderne Waschmaschinen verbrauchen weni- ger Wasser als alte, das Wasch- und Spülergeb- nis bleibt trotzdem einwandfrei. - Seite 33 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist geschlossen. Wasserhahn öffnen. (E10) Zulaufschlauch ist Kontrollieren Sie den geknickt. (E10) ganzen Schlauch und beseitigen Sie die Knickstelle. Es läuft kein Wasser Sieb in der Verschraubung Schlauch vom Wasserhahn des Zulaufschlauchs ist abschrauben, Sieb verstopft.
- Seite 34 Was tun, wenn… Störung Mögliche Ursache Abhilfe Transportsicherung Lesen Sie bitte den nicht vollständig entfernt. entsprechenden Abschnitt in dieser Gebrauchsanweisung. Die Maschine vibriert Die höhenverstellbaren Füße laut Aufstell- und während des Betriebs oder Schraubfüße sind nicht Anschlussanweisung steht unruhig. korrekt eingestellt. justieren.
- Seite 35 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist nicht voll- Wasserhahn vollständig auf- ständig aufgedreht. drehen. In der Waschmittelschubla- de bilden sich Waschmittel- Sieb in der Verschraubung Sieb reinigen. rückstände. des Zulaufschlauchs verstopft. Ursache ist vermutlich ein Kein negativer Einfluss auf Waschmittel mit hohem das Spülergebnis, evtl.
-
Seite 36: Wenn Das Waschergebnis Nicht Befriedigend Ist
Was tun, wenn… Wenn das Waschergebnis nicht befriedigend ist Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert • Das Waschmittel wurde zu gering dosiert. • Es wurde nicht das richtige Waschmittel eingesetzt. • Spezielle Verschmutzungen wurden nicht vorbehandelt. •... -
Seite 37: Technische Daten
Technische Daten Höhe x Breite x Tiefe 85x60x58 Tiefe bei geöffneter Tür 880 cm Höhenverstellbarkeit ca. ±10 mm Füllmenge (programmabhängig) max. 6 kg Einsatzbereich Haushalt Trommeldrehzahl Waschen max.55 min Trommeldrehzahl Schleudern 1200/900/700/500 (62680) 1600/1200/1000/600 (66680) Wasserdruck 0,05-0,8 MPa Dieses Gerät entspricht den folgenden EG-Richtlinien: 73/23/EWG vom 19.2.1973 “Niederspannungsrichtlinie”, einschließ- lich Änderungsrichtlinie 93/68/EWG 89/336/EWG vom 3.5.1989 “EMV-Richtlinie”, einschließlich Ände-... -
Seite 38: Service
SERVICE Im Kapitel “Was tun, wenn…" sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an Ihre Kundendienststelle. Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist. -
Seite 39: Aufstell- Und Anschlussanweisung
AUFSTELL- UND ANSCHLUSSANWEISUNG Sicherheitshinweise für die Installation • Überprüfen Sie die Maschine auf Transportschäden. Ein beschädigtes Gerät dürfen Sie auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten. • Stellen Sie sicher, dass alle Teile der Transportsicherung entfernt sind, siehe “Transportsicherung entfernen”. -
Seite 40: Installation
Installation Entfernen der Transportsicherung Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor: Schrauben Sie mit einem Schlüssel die zwei unteren Schrauben, an der Rückwand des Waschautomaten heraus. Ziehen Sie die zwei Kunststoff- hülsen heraus. Legen Sie das Gerät auf die P0001 P1129... -
Seite 41: Aufstellort Vorbereiten
Installation Verschließen Sie alle Schraubenlöcher mit den Plastikstöpseln, die der Bedienungsan- leitung beigepackt sind. Hinweis: Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können. Gerät niemals ohne Transportsicherung transportieren. Bei Umzug das Gerät vollständig entleeren, wie P0002 im Kapitel “Frost”... -
Seite 42: Kaltwasseranschluss
Installation Kaltwasseranschluss Mitgeliefert wird ein Druckschlauch von 1,5 m Länge. Zum Kaltwasseranschluss ist ein Wasserhahn mit Schlauchverschraubung 3/4” erforderlich. Der Wasserdruck (Fließdruck) muss 0,05 bis 0,8 MPa betragen. P0352 Die Maschine kann ohne zusätzlichen Rück- flussverhinderer an jede Wasserleitung ange- schlossen werden. -
Seite 43: Wasserablauf
Installation Wasserablauf Der Ablaufschlauch kann wie folgt posi- tioniert werden: Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande abspringt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand. -
Seite 44: Elektrischer Anschluss
Installation Elektrischer Anschluss Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutz- kontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Das Gerät entspricht den VDE-Vorschriften. Besondere Vorschriften der örtlichen Elektrizitätswerke sind genaue- stens zu beachten. - Seite 48 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de Für Oesterreich: Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen bei http: //www.aeg-hausgeraete.at © Copyright by AEG 132972680-00-172007...
