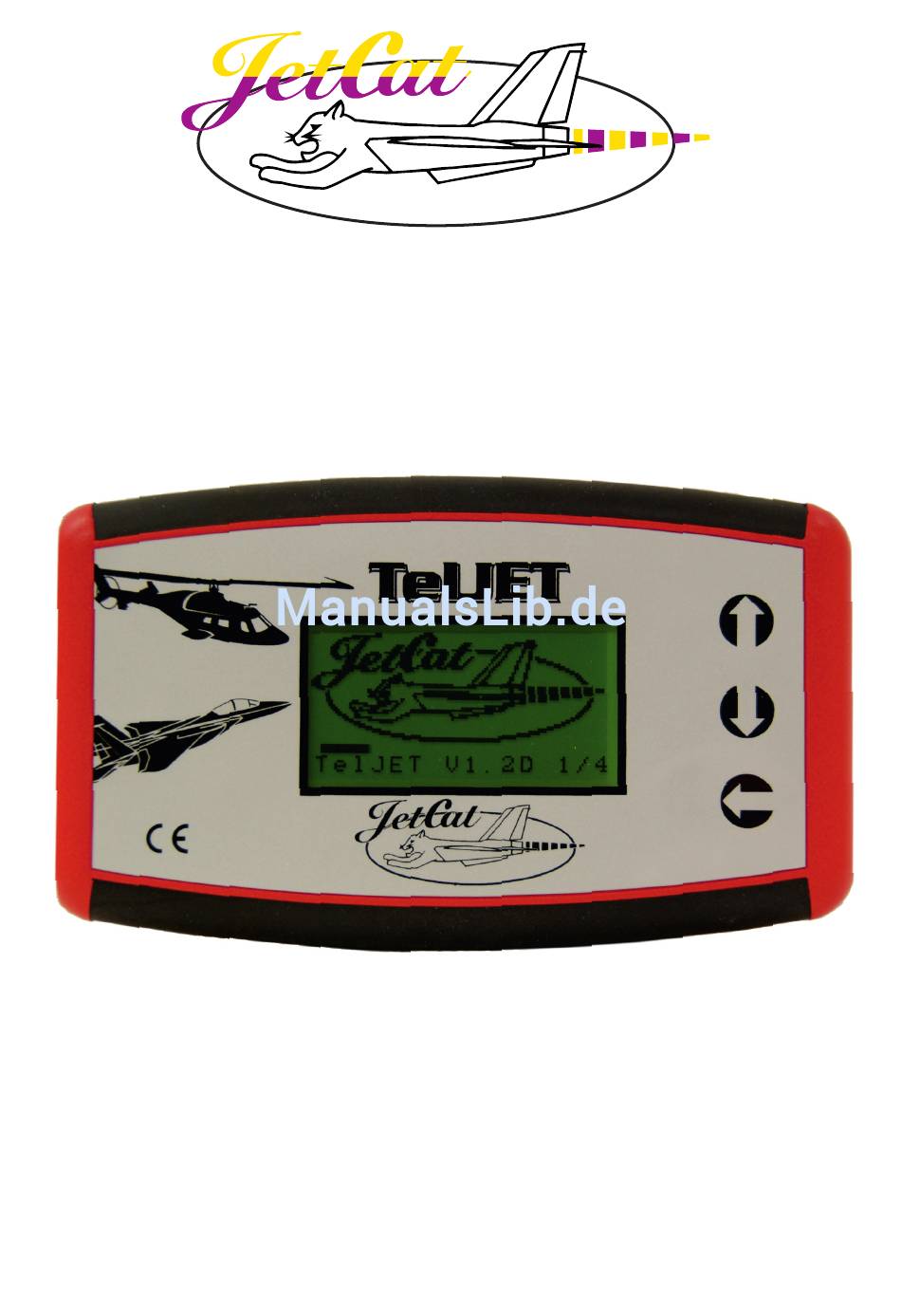

- Seite 1 JetCat 2.4 GHz Telemetriesystem Bedienungsanleitung Ing.Büro CAT, M.Zipperer GmbH, Etzenbach 16, 79129 Staufen Tel.: + 49 (0)7636 - 78 03 - 0 Fax: + 49 (0)7636 - 78 03 - 45 Internet: www.jetcat.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG AUSSCHLUSS VON HAFTUNG UND SCHADENSERSATZ ANSCHLUSSCHEMA HINWEIS: EINBAU & REICHWEITENTEST LIEFERUMFANG BEDIENUNG EINSCHALTEN INBETRIEBNAHME – LADEN DES AKKUS EINSTELLUNGEN ANZ EIG EN INSTRUMENTS DREHZAHL/TEMPERATUR TANKINHALT LADEZUSTAND GRAFIKDISPLAY HELIKOPTER SETUP MENÜ A NS CH LÜ S S E /ST E CK ER B E L EG U N G LADEBUCHSE SPEAKJET SP EAKJE T ( OPTI ONA LE SP RACH AUS GABE ) -
Seite 3: Einführung
Vielen Dank für den Erwerb des JetCat Telemetriesystems „ TelJET“. TelJET ermöglicht es erstmalig „live“ Daten von Bord Ihres Modells - ohne Laptop/PC etc. - auf einem Grafikterminal anzuzeigen. TelJET ist eine kompakte Einheit bestehend aus 2.4 GHz Sender und Grafk-Anzeigeempfänger. Das System bietet ein Höchstmaß an Leistungsfähigkeit und Flexibilität... -
Seite 4: Hinweis: Einbau & Reichweitentest
HINWEIS: EINBAU & REICHWEITENTEST Platzieren Sie den Telemetriesender mit mindestens 30 cm Abstand zum Empfänger um eine gegenseitige Beeinflussung der beiden Komponenten zu vermeiden. Führen Sie auf jeden Fall einen Reichweitentest durch! LIEFERUMFANG Grafikanzeige TelJET Telemetriesender TRX2.4 Ladekabel Datenkabel OPTIONAL JetCat GPS-Empfänger... -
Seite 5: Bedienung
Zellen / 750 mA eingebaut, der Ladestrom sollte 250 mA nicht überschreiten um eine unnötige Wärmeentwicklung zu vermeiden. Das Ladekabel erst mit dem Ladegerät verbinden (SCHWARZ = -/ROT = +) und anschließend am TelJET anstecken. Als Ladegerät kann jeder NiMH-fähige Lader verwendet werden. -
Seite 6: Einstellungen
EINSTELLUNGEN-SETUP Im SETUP-Menü kann der TelJET auf die jeweiligen Bedürfnisse angepasst werden. Durch gleichzeitiges drücken der Tasten wird das Menü aufgerufen. Über die -Tasten kann der jeweilige Menü-Punkt ausgewählt und mit der Taste geändert werden. BACKLIGHT (ON/OFF) Die Hintergrundbeleuchtung des LCD-Grafikdisplays kann ein- bzw. ausgeschaltet werden. Beachten Sie, dass sich die Betriebszeit des Gerätes bei ausgeschalteter Hintergrundbeleuchtung verdreifacht! -
Seite 7: Anzeigen
GPS-SPEED GPS-Geschwindigkeit (GROUNDSPPED) GPS-ALTITUDE GPS-Flughöhe GPS-DISTANCE Entfernung vom Abflugpunkt PERM. GPS-SPEED Permanente Ansage der GPS-Geschwindigkeit PER. AIR - SPEED Permanente Ansage der Geschwindigkeit über Grund ROTOR SPEED Rotordrehzahl VOLUME (OPTION SpeakJET) Kopfhörer / Lautsprecher Lautstärke. UNITS (OPTION SpeakJET) Bestimmt ob die Einheitenml,km/h usw. angesagt werden. NAMES (OPTION SpeakJET) Bestimmt ob die Parameter Kraftstoff, Temperatur, usw. -
Seite 8: Drehzahl/Temperatur
DREHZAHL – TEMPERATUR - FELDSTÄRKE Großdarstellung von Drehzahl und Temperatur, der untere Balken zeigt die Empfangsfeldstärke an. Die GPS Anzeige zeigt während des Fluges graphisch die Position von Pilot (Mittelpunkt des Kreises) und Flugzeug an. Am Rechten Bildschirmrand wird die absolute Geschwindigkeit (GROUNDSPEED), Höhe über Grund und Distanz zum Abflugpunkt angezeigt. -
Seite 9: Tankinhalt
TANKINHALT Großanzeige des Rest-Tankinhalts. TELJET LADEZUSTAND Die TelJET Batterieanzeige gibt den derzeitigen Ladezustand des eingebauten Akkus an. Der Akku sollte nicht unter 5,8 V entladen werden. Durch Abschalten der Hintergrundbeleuchtung kann die Akkulaufzeit erheblich verlängert werden. -
Seite 10: Helikopter
HELIKOPTER Die Anzeige informiert über die aktuelle Rotordrehzahl, Abgastemperatur und die Pumpenspannung. SETUP - Menü Durch gleichzeitiges drücken der Tasten wird das Menü aufgerufen. Über die -Tasten kann der jeweilige Menü-Punkt ausgewählt und mit der Taste geändert werden. -
Seite 11: Anschlüsse / Steckerbelegung
ANSCHLÜSSE / STECKERBELEGUNG EIN /AUS Schalter Ladeeingang Speakjet An der linken Seite des Terminal befinden sich die Ladebuchse sowie der Anschluss für das Sprachmodul SpeakJET. Dazwischen befindet sich der Schalter. -
Seite 12: Speakjet (Optionale Sprachausgabe)
Mit dem Sprachmodul SpeakJET könne relevante Daten oder Warnungen als Sprache ausgegeben werden, dies hat den Vorteil, Informationen ohne Blick auf die Anzeige abzurufen. Das Sprachmodul ist direkt nach Anstecken am TelJET betriebsbereit. Die Ansagetexte können über das SETUP- Menü des TelJET konfiguriert werden. Über die drei Tasten können gewünschte Informationen direkt abgerufen werden.
