EVL FS20 DU-2 Bedienungsanleitung
Verwandte Anleitungen für EVL FS20 DU-2
Inhaltszusammenfassung für EVL FS20 DU-2

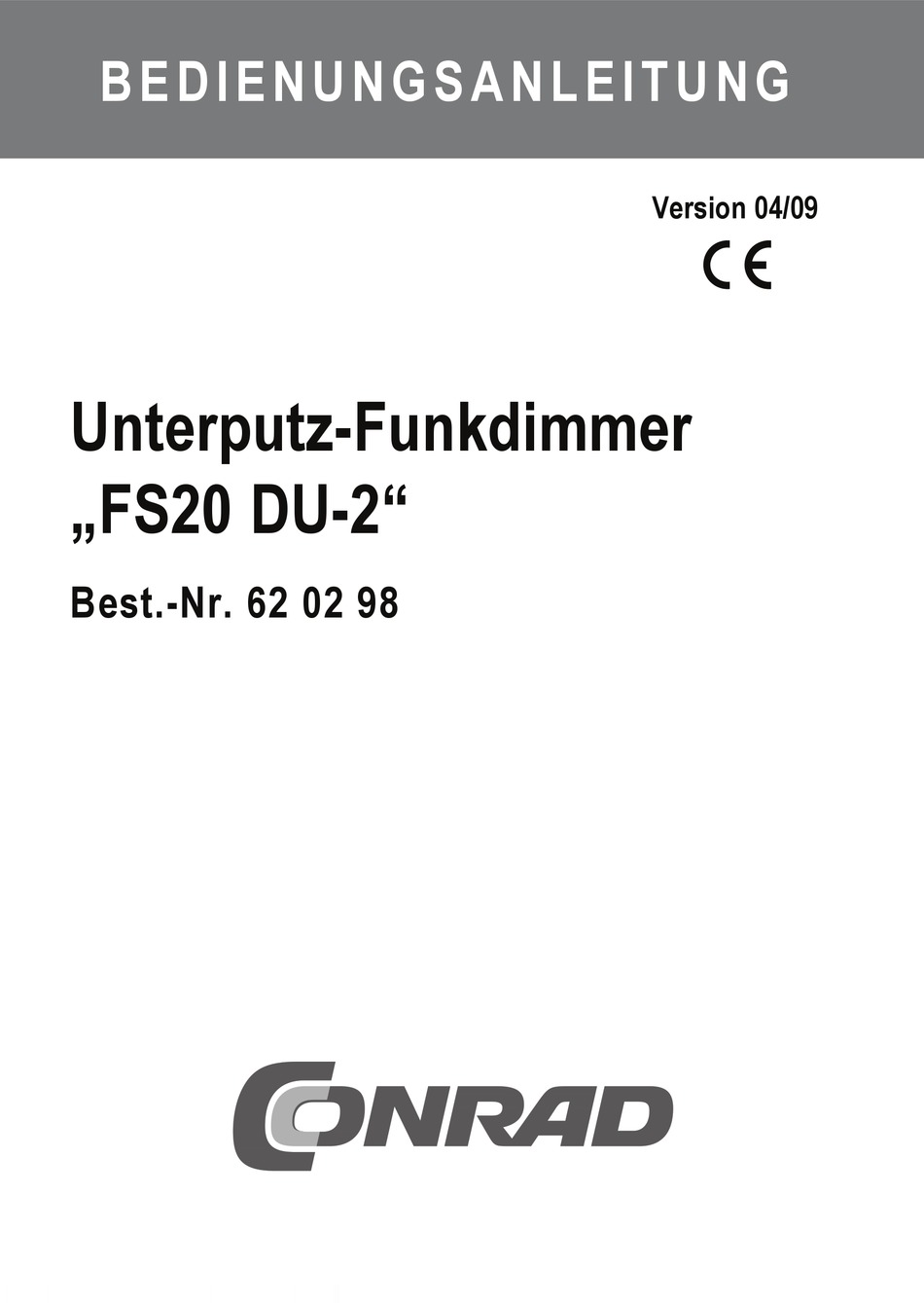

- Seite 1 B E D I E N U N G S A N L E I T U N G Version 04/09 Unterputz-Funkdimmer „FS20 DU-2“ Best.-Nr. 62 02 98...
-
Seite 2: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Bestimmungsgemäße Verwendung ................4 2. Lieferumfang ........................4 3. Symbol-Erklärung ......................4 4. Allgemeines ........................5 5. Sicherheitshinweise ....................... 6 6. Anschluss des Funkdimmers ..................8 7. Inbetriebnahme/Programmierung ................10 a) Inbetriebnahme ..................... 10 b) Programmierung ....................10 c) Weitere Adressen/Adresstypen zuordnen ............ -
Seite 4: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Der Unterputz-Funkdimmer „FS20 DU“ dient ausschließlich für den Betrieb in Verbindung mit dem FS20-Funkschaltsystem. Er muss in einer Unterputzdose betrieben werden. Über Sender dieses Funkschaltsystems kann ein an dem Funkdimmer angeschlossener Verbraucher (Merkmale und technische Daten beachten) drahtlos ein- oder ausgeschaltet bzw. -
Seite 5: Allgemeines
Als induktive Last bezeichnet man hier konventionelle Halogenlampentrafos mit Niedervolt- Halogenlampen (meist 12 V) am Ausgang. Achtung! Der „FS20 DU-2“ ist nicht für den Betrieb an Elektronik-Halogentrafos geeig- net! Die Bedienung des Funk-Dimmers kann sowohl über einen an das Gerät anschließbaren Taster als auch über eine Entfernung von bis zu 50 m über die zum FS20-System gehörenden... -
Seite 6: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver- ursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschä- den übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handha- bung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährlei- stung/Garantie! •... - Seite 7 • Der Betrieb des Funkdimmers ist nur zulässig, wenn er ordnungsgemäß in einer Installations- dose eingesetzt ist. Die Installationsdose muss mit einer dazu geeigneten Abdeckung versehen sein. • Zu Arbeiten an netzspannungsführenden Teilen sind nur Personen berechtigt, die über eine hierfür geeignete Ausbildung verfügen.
-
Seite 8: Anschluss Des Funkdimmers
6. Anschluss des Funkdimmers Beachten Sie vor der Montage und Inbetriebnahme alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung. Zu Arbeiten an netzspannungsführenden Teilen sind nur Personen berechtigt, die über eine hierfür geeignete Ausbildung verfügen. Verfügen Sie nicht über eine solche Ausbildung, so ziehen Sie bei diesen Arbeiten einen dazu berech- tigten Elektrofachmann zu Rate. - Seite 9 Anschluss für 230V-Lampen: 230V~ 230V~ L L N N FS20 DU-2 Anschluss bei Halogentrafo mit 12V- Halogenlampen: 230V~ L L N N FS20 DU-2 1 Eingang, Anschluss an die Netzspannung 230V~/50Hz, L = braun, N = blau 2 Taster mit Leitungen (rote Kabel mit Adernendhülsen, nicht kürzen, Verlängerung über Klemmleisten oder Dosenklemmen möglich)
-
Seite 10: Inbetriebnahme/Programmierung
7. Inbetriebnahme/Programmierung a) Inbetriebnahme Schalten Sie den Stromkreis, in dem Dimmer und Leuchte installiert sind, ein. Testen Sie die Funktion des Dimmers durch Bedienen des angeschlossenen Tasters: Kurz drücken: Lampe ein Nochmals kurz drücken: Lampe aus Lang drücken: Heraufdimmen der Lampe bis zur vollen Helligkeit Loslassen, nochmals lang drücken Herabdimmen der Lampe Eine ausführliche Beschreibung der Funktionen des Tasters finden Sie im Abschnitt „Direkt-... -
Seite 11: Weitere Adressen/Adresstypen Zuordnen
c) Weitere Adressen/Adresstypen zuordnen Dem Dimmer können innerhalb des FS20-Adress-Systems bis zu 4 Adresstypen zugeordnet werden. So ist es z. B. möglich, den Dimmer von mehreren Sendern mit gleichen oder unterschiedlichen Adresstypen aus fernbedienen zu lassen. Ausführliche Erläuterungen zum Adress-System finden Sie in der Bedienanleitung zu jeder Fernbedienung des Systems. -
Seite 12: Betrieb
8. Betrieb a) Betrieb mit Fernbedienung Detaillierte Hinweise zur Bedienung des entsprechenden Fernbediensenders finden Sie in dessen jeweiliger Beschreibung. Im Folgenden wird lediglich die Bedienung durch einen Fernbediensender mit 2 Tasten je Fernbedienkanal konkret erläutert. • Durch kurzzeitiges Betätigen der rechten Taste des vom Funk-Dimmer belegten Kanals wird der Verbraucher eingeschaltet. - Seite 13 Dabei kehrt sich nach jedem Loslassen der Taste und anschließendem erneuten Dimmen die Dimmrichtung um. Ist der gewünschte Helligkeitswert erreicht, ist die Taste loszulassen. • Wird im ausgeschalteten Zustand die Taste für länger als ca. 0,4 Sekunden gedrückt, so schaltet der Dimmer nicht mit der gespeicherten Helligkeit wieder ein, sondern mit niedrig- ster Helligkeit.
-
Seite 14: Timerfunktion
9. Timer-Funktion a) Allgemein Es sind drei getrennte Timer für Kurzzeitbetrieb, Slow-on und Slow-off im Bereich von jeweils 1 Sekunde bis 4,5 Stunden (270 Minuten) programmierbar. Für die Programmierung der Timer wird eine Fernbedienung des FS20- Systems benötigt. Ist ein Timer programmiert, lässt er sich nur durch Deaktivieren der Timer-Funktionen außer Betrieb nehmen! Beim Kurzzeitbetrieb schaltet der Dimmer nach dem Einschalten automatisch nach der programmierten Einschaltdauer wieder aus. -
Seite 15: Slow-On-Timer Programmieren
2. Slow-on-Timer programmieren • Die Timer-Programmierung wird gestartet und beendet, wie im Abschnitt „1. Kurzzeit-Timer programmieren“ in Kapitel 9. b) beschrieben. • Um die Timer-Zeit der Funktion Slow-on zuzuweisen, betätigen Sie während der Zeitmes- sung kurz die „Ein“-Taste des Tastenpaares an der Fernbedienung. 3. -
Seite 16: Sicherungswechsel
10. Sicherungswechsel Der Dimmer ist mit einer steckbaren Rundsicherung (1 A/250 V, träge) abgesichert. Eine Ersatzsicherung befindet sich im Lieferumfang des Dimmers. Ist die Sicherung ausgelöst worden, z. B. durch Überlastung des Dimmers, ist sie wie folgt zu wechseln: Schritt 1: Schalten Sie den Stromkreis, in den der Dimmer eingefügt ist, durch Ausschalten bzw. -
Seite 17: Zurücksetzen In Den Auslieferzustand
Schritt 4: Die Sicherung befindet sich links neben dem Klemmenblock (siehe Skizze) in einer Fassung. Sie ist mit einem kleinen Schraubendreher aus der Fassung zu hebeln. Schritt 5: Setzen Sie die neue Sicherung mit Hilfe einer Pinzette oder Flachzange in die Fassung ein und drücken Sie sie bis zum Anschlag in die Fassung. -
Seite 18: Handhabung
12. Handhabung Das Produkt darf nur in trockenen Innenräumen betrieben werden. Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen. Dies kann u.U. mehrere Stunden dauern. -
Seite 19: Wartung
13. Wartung Das Produkt ist für Sie bis auf einen evtl. erforderlichen Sicherungswechsel völlig wartungs- frei. Überlassen Sie evtl. Überprüfungen oder Reparaturen einer dazu ausgerüsteten Fachwerk- statt! 14. Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten- den gesetzlichen Bestimmungen. -
Seite 20: Reichweite
15. Reichweite Reichweiten und Störungen • Das FS20-Funkschaltsystem arbeitet im 868MHz-Bereich, der auch von anderen Funkdien- sten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. •... -
Seite 21: Kurz-Bedienungsanleitung
16. Kurz-Bedienungsanleitung Programmieren • Drücken Sie den am Funkdimmer angeschlossenen Taster mindestens 15 Sekunden lang. • Drücken Sie danach die gewünschte Kanaltaste an der Fernbedienung; das Tastenpaar auf der Fernbedienung steuert nun den Funkdimmer. Bedienung per Fernbedienung • Einschalten Kurzzeitiges Betätigen der rechten Taste des vom Funkdimmer belegten Kanals. •... -
Seite 22: Technische Daten
18. Merkmale und technische Daten Betriebsspannung: ........230V~/50Hz Leistungsaufnahme: ........Ca. 0,5W Anschlussleistung: ........Max. 180VA bei Installation in einer Steinwand Max. 120VA bei Installation in einer Hohlwand Empfangsfrequenz: ........868,35MHz Reichweite: ..........Bis 50m (im Freifeld) Abmessungen: ........... Ø 57mm x 32mm Sicherungstyp: ........... - Seite 24 CONRAD IM INTERNET http://www.conrad.com CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikrover- filmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
