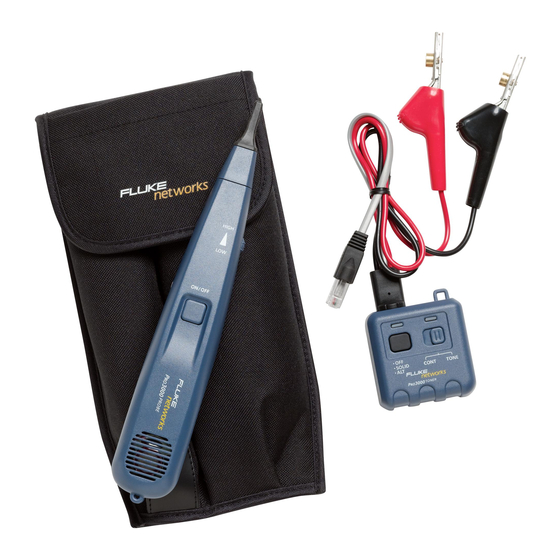

Fluke PRO3000 Benutzerhandbuch
Quicklinks
Benutzerhandbuch für P
Einführung
Mit Hilfe des Signalgebers und der Sonde von P
P
3000 an eine Leitung an, und verfolgen Sie dann das Signal mit der Sonde von P
RO
Sicherheitsinformationen
Die folgenden IEC-Symbole werden entweder auf dem Testsatz oder im Handbuch verwendet:
Warnung: Gefahr von Personenschäden. Genaue Angaben finden Sie
im Handbuch.
Vorsicht: Gefahr der Beschädigung oder Zerstörung von Geräten oder
Software. Genaue Angaben finden Sie im Handbuch.
Warnung: Gefahr von Stromschlägen.
Erdung
Conformité Européenne. Erfüllt die entsprechenden EU-Richtlinien.
CAN/CSA-C22.2 No. 60950-1-03
CAN/CSA-C22.2 No. 1010.1-92 + CSA-C22.2 No. 1010.1B-97,
UL/ANSI 3111-1
Leiterplatten gehören nicht in den Hausmüll. Entsorgen Sie Leiterplatten
in Übereinstimmung mit den vor Ort geltenden Gesetzen.
Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen zugelassen.
Verwenden Sie den Signalgeber oder die Sonde zur Vermeidung von Stromschlägen nicht in nassem Zustand. Wenn die
Geräte nass werden, lassen Sie sie vor der erneuten Verwendung 24 Stunden lang trocknen.
Wenn Sie eine Verbindung mit Netzwerkleitungen aus Metall herstellen, fassen Sie die Krokodilklemmen an der isolierten
Schutzmanschette an.
Die maximal zulässige Spannung in den Messleitungen beträgt 60 VDC im Signal- und Polaritätsmodus. Stellen Sie im Signal-
oder Polaritätsmodus keine Verbindung zu Schaltkreisen mit Wechselspannung her. Stellen Sie im Durchgangsmodus keine
Verbindung zu Schaltkreisen mit Wechsel- oder Gleichspannung her.
Entfernen Sie die Klemmen von sämtlichen metallischen Anschlüssen, bevor Sie Wartungsarbeiten durchführen. Lesen Sie
alle Anleitungen vollständig durch, und informieren Sie sich über mögliche Risiken für den Endbenutzer, wenn
Wartungsarbeiten nicht von autorisiertem Servicepersonal durchgeführt werden.
Verwenden Sie den Signalgeber oder die Sonde nicht, falls diese beschädigt sind. Überprüfen Sie das Gehäuse, bevor Sie den
Signalgeber oder die Sonde verwenden. Überprüfen Sie das Gerät auf Risse oder fehlende Kunststoffteile. Achten Sie
besonders auf die Isolationen an den Anschlüssen.
Wird dieses Produkt nicht entsprechend den Herstellerangaben bestimmungsgemäß eingesetzt, werden die
Sicherheitseinrichtungen des Produkts möglicherweise beeinträchtigt.
Einlegen der Batterien
Um Stromschläge zu vermeiden, schalten Sie das Gerät aus, und trennen Sie jegliche Verbindung zwischen den
Messleitungen und einem Schaltkreis, bevor Sie das Batteriefach öffnen.
Verwenden Sie ausschließlich 9V-Alkalibatterien (nicht im Lieferumfang enthalten). Öffnen Sie das Batteriefach mit einem Schraubendreher, um eine neue Batterie
einzulegen. Befestigen Sie die Verbindungsadern ordnungsgemäß, und schließen Sie das Batteriefach. Überdrehen Sie die Schraube nicht.
PN 2636321, April 2006, Rev. 1 10/08
Gedruckt in China. Alle Produktbezeichnungen sind Marken der jeweiligen Unternehmen.
3000™ Toner and Probe
RO
3000 lässt sich der Zustand von Kabeln, Leitungen und Aderpaaren ermitteln. Schließen Sie den Signalgeber von
RO
.
©2006, 2008 Fluke Corporation. Alle Rechte vorbehalten.
Benutzerhandbuch für P
3000.
RO
Warnung
Warnung
™
3000
Toner and Probe
RO
1
Inhaltszusammenfassung für Fluke PRO3000
- Seite 1 Befestigen Sie die Verbindungsadern ordnungsgemäß, und schließen Sie das Batteriefach. Überdrehen Sie die Schraube nicht. PN 2636321, April 2006, Rev. 1 10/08 ©2006, 2008 Fluke Corporation. Alle Rechte vorbehalten. Gedruckt in China. Alle Produktbezeichnungen sind Marken der jeweiligen Unternehmen.
- Seite 2 Lautsprecher stummgeschaltet, und Sie hören die Signaltöne über den Kopfhörer. Mit Hilfe der Kopfhörer können Sie den Einfluss von Störgeräuschen in der Umgebung verringern. Ein passender Kopfhörer ist von Fluke Networks erhältlich. Wenn Sie den optionalen Kopfhörer verwenden, beginnen Sie mit einem niedrigen Lautstärkepegel. Nähern Sie sich Leitungen immer langsam und vorsichtig, um laute Töne im Kopfhörer zu vermeiden.
- Seite 3 ™ Benutzerhandbuch für P 3000 Toner and Probe Hinweis Zur Schonung der 9V-Batterie schalten Sie den Signalgeber aus, und schieben Sie den Regler in die Position „TONE“, wenn der Signalgeber nicht verwendet wird. Verfolgen von Leitungsverläufen Mit der Leitungsverfolgung können Sie den Verlauf einer Leitung bestimmen, die in oder hinter einer Wand verlegt bzw. anderweitig dem Blick entzogen ist. Hinweis Da benachbarte Aderpaare möglicherweise Signale des Signalgebers aufnehmen, empfiehlt sich ein zügiges Arbeiten, um die Auswirkungen auf andere Dienste in der Leitung möglichst gering zu halten.
- Seite 4 ™ Benutzerhandbuch für P 3000 Toner and Probe bff04.eps Figure 4. Verfolgen von Aderpaaren Die SmartTone-Funktion steht zur Verfügung, wenn sich der Signalgeber im Wechseltonmodus befindet. SmartTone ist zur Verwendung bei spannungsfreien Aderpaaren vorgesehen, die an beiden Enden der Prüfstrecke unkonfektioniert sind. Nicht konzipiert ist es für Adern, die an Gleichstromquellen angeschlossen sind (z. B. in Betrieb befindliche Telefonleitungen), und ebenso wenig funktioniert es bei Aderpaaren, die Gleichstromsignale weiterleiten (d.
- Seite 5 Lassen Sie die Person am entgegengesetzten Ende des Aderpaares das dortige Telefon-Testgerät mit dem Aderpaar verbinden. Aktivieren Sie an beiden Telefon-Testgeräten den Sprechmodus, und beginnen Sie das Gespräch. Ersatzteile und Zubehör Wenn Sie Ersatzteile oder Zubehör benötigen, wenden Sie sich an den Fluke Networks-Vertriebspartner in Ihrer Nähe. Beschreibung Fluke Networks Modellnummer 26100103 Prüfspitze...
- Seite 6 Toner and Probe bff05.eps Figure 5. Speisespannung Registrierung Mit der Registrierung des Produkts bei Fluke Networks erhalten Sie Zugriff auf hilfreiche Informationen zu Produktaktualisierungen, Tipps zur Fehlersuche und Supportdienstleistungen. Füllen Sie zur Registrierung das Online-Registrierungsformular auf der Fluke Networks-Website unter www.flukenetworks.com/registration aus.
-
Seite 7: Spezifikationen
™ Benutzerhandbuch für P 3000 Toner and Probe Spezifikationen 3000 Signalgeber Schieberegler zur Auswahl von Durchgangs- oder Signalmodus Taste für Dauerton, Wechselton bzw. Ausschalten Benutzeroberfläche des Geräts LED für Signalmodus LED für Durchgang/Polarität Dauerton: 1.000 Hz nominell Frequenz Wechselton: 1.000 Hz/1.500 Hz nominell ... - Seite 8 Beschränkte Garantie und Haftungseinschränkung Fluke Networks gewährleistet, dass dieses Produkt für den Zeitraum von 18 Monaten ab Kaufdatum frei von Material- und Fertigungsdefekten sein wird. Die Garantiedauer für Teile, Zubehör, Produktreparaturen und Service beträgt 90 Tage, sofern nicht anders vermerkt. Ni-Cad-, Ni-MH- und Li-Ion-Batterien, Kabel oder andere Peripheriegeräte werden wie Teile oder Zubehör behandelt.
