Hella RTK 5 Montageanleitung Seite 5

Aufbau
Umrisse der ausgerichteten
RTK 5 auf dem Fahrzeugdach
markieren und die Bohrungen nach
Maßzeichnung bohren. Hierbei ist
die Dachwölbung zu beachten!
Unterlage an der Unter-seite z. B.
mit Talkum einreiben, Kabel durch
die Kabelöffnung führen und das
Gerät auf das Dach aufsetzen.
An mindestens 4 Befestigungs-
punkten Schrauben (mit Schrau-
bensicherung) durch Dach und
Unterlage in die Gewindeeinsätze
der RTK 5 einschrauben.
Nach dem Anziehen der Befesti-
gungsschrauben kontrollieren, ob
die Rundumkennleuchten (Glüh-
lampen- bzw. Blitzausführung)
senkrecht stehen. Eine Niveaukor-
rektur ist durch unterschiedliches
Anziehen der Befestigungsschrau-
ben möglich. Max. Anzugsdrehmo-
ment 7 Nm.
Der Kabelsatz ist am besten über
die Seitenholme des Fahrzeuges
nach vorn zu führen. Dabei ist
zu beachten, dass eine starke
Knickung an Ecken und Kanten
vermieden wird.
Achtung:
Die Fahrzeugbatterie
ist vor Montagebeginn
abzuklemmen.
5

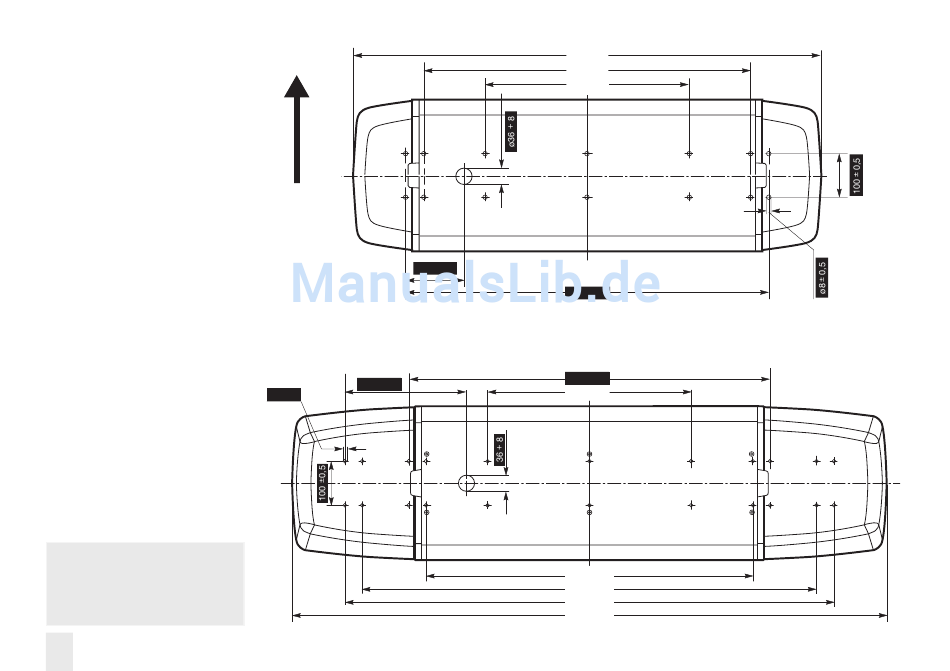

Fahrtrichtung
136 ± 0,5
286 ± 0,5
8 ± 0,5
1100 ± 3
770 ± 0,5
480 ± 0,5
852 ± 0,5
852 ± 0,5
480 ± 0,5
770 ± 0,5
1070 ± 0,5
1152 ± 0,5
1400 ± 0,5
