BehaCom LanTest 50 Bedienungsanleitung
Inhaltszusammenfassung für BehaCom LanTest 50

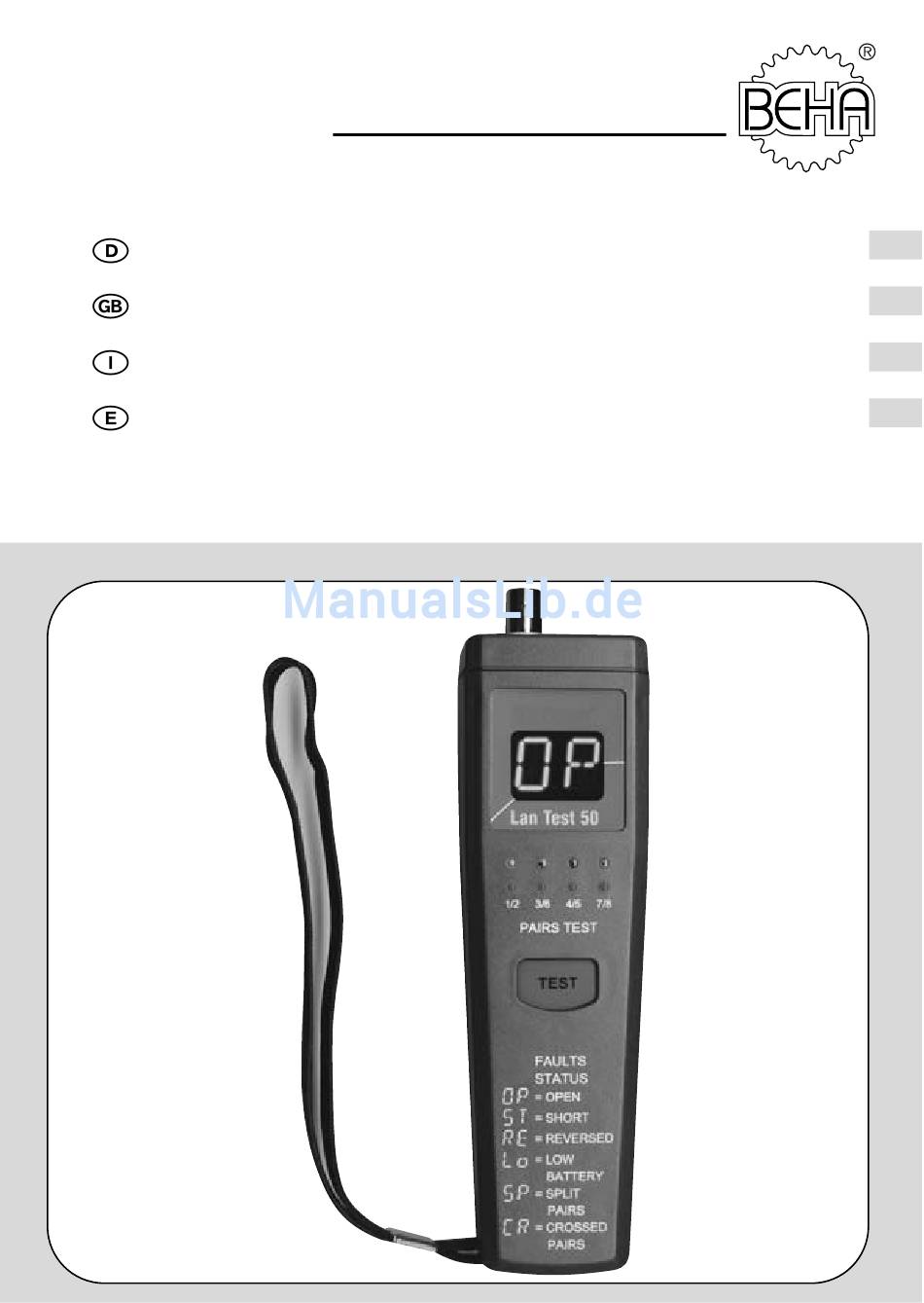

- Seite 1 BEHAcom ® Bedienungsanleitung Best.-Nr. 870150 Instrcution manual Cat. No 870150 Istruzioni d'uso N° d'ord. 870150 Manual de manejo N° de p. 870150 LanTest 50...
-
Seite 2: Inhaltsverzeichnis
Inhalt ....................Seite Allgemeines/ Einleitung/ Lieferumfang ..........3 Sicherheitsmaßnahmen ..............4 Bestimmungsgemäße Verwendung ..........5 Transport und Lagerung ..............5 Betriebsvorbereitung ................6 Stromversorgung ................6 Einlegen der Batterie................6 Durchführen von Messungen ............6 Bedienelemente und Anschlüsse ............6 Allgemeines zu Messungen ..............8 Durchführung von Messungen ............8 Wartung ....................17 Reinigung..................17 Batteriewechsel ................18 Technical Data ..................19... -
Seite 3: Allgemeines/ Einleitung/ Lieferumfang
Hinweise zu beachten, können ernste oder lebensgefährliche Verletzungen bzw. Beschädigungen des Gerätes eintreten. Allgemeines/ Einleitung/ Lieferumfang Der BEHAcom LanTest 50 ist ein tragbares Kabeltestgerät und kann zum Prüfen von Kabeldurchgängen und Kabelbelegungen von Twisted Pair / 10Base-T (UTP/STP) und Thin Ethernet (BNC) verwendet werden. -
Seite 4: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Bei sämtlichen Arbeiten müssen die jeweils gültigen Unfallverhütungsvor- schriften der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel beachtet werden. Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach Anwei- sung einer verantwortlichen Elektrofachkraft und nicht alleine durchzuführen. Versuchen Sie nie eine Batteriezelle zu zerlegen! Das Elektrolyt in dem Akku ist höchst alkalisch. -
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie eine Erwärmung der Geräte durch direkte Sonneneinstrah- lung. Nur so kann eine einwandfreie Funktion und eine lange Lebensdauer gewährleistet werden. Bestimmungsgemäße Verwendung Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. Hierzu sind besonders die Sicherheits- hinweise (Kapitel 2.0), die Technischen Daten mit den Umgebungsbedin- gungen (Kapitel 7.0) und die Verwendung in trockener Umgebung zu beach- ten. -
Seite 6: Betriebsvorbereitung

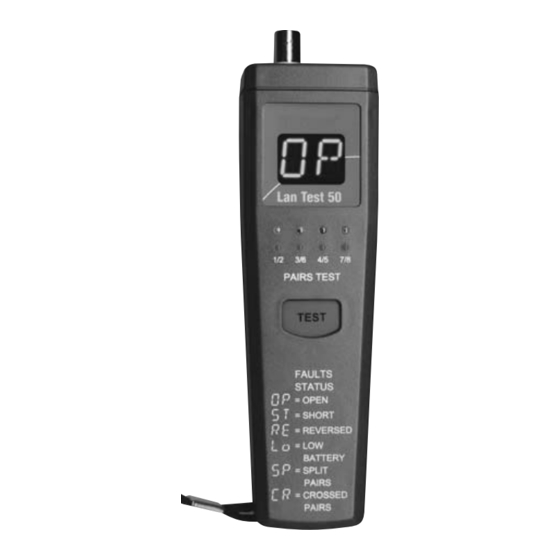

Batteriefach einsetzen. Den Batteriefachdeckel wieder aufsetzen und arretieren. Durchführen von Messungen Bedienelemente und Anschlüsse RJ45 PAIRS TEST TEST FAULTS STATUS = OPEN = SHORT = REVERSED = LOW BATTERY = SPLIT PAIRS = CROSSED PAIRS Bild Lantest 50 -01... - Seite 7 Gerätevorderseite 1) Taste "TEST", zum Starten der Messung Nach beendeter Messung schaltet sich das Prüfgerät automatisch wieder aus. 2) 4 rote LED, für Fehleranzeige 3) 4 grüne LED, für Gutanzeige 4) 14-Segementanzeige, für Fehlercode Anschlussfeld 5) BNC-Testanschlussbuchse 6) RJ45-Testanschlussbuchse Geräterückseite: 7) Batteriefachdeckel 8) Kupplung, RJ45-RJ45 9) Kodierstecker "1"...
-
Seite 8: Allgemeines Zu Messungen
Allgemeines zu Messungen Bei jeder Messung müssen die Sicherheitshinweise unter Punkt 2.0 beachtet wer- den. Das Meßgerät nie an ein aktives Netzwerk anschließen. Dies kann zu einer Störung des Netzbetriebs oder zu Beschädigungen des Meßgerätes führen. Der Versuch, einen anderen Steckverbinder als einen RJ45 (wie etwa einen RJ11 (Telefon)-Steckverbinder) in eine RJ45-Buchse einzustecken, kann zur permanenten Beschädigung der Buchse führen. - Seite 9 Die nebenstehende Zeichnung zeigt die Zuordnung der Paare nach EN 50173 1 2 3 4 5 6 7 8 Bild 5-02 Verbinden Sie die eine Seite des zu prüfenden Kabel mit der RJ45-Testan- schlussbuchse (6). Verbinden Sie die andere Seite des zu prüfenden Kabel mit der RJ45-Test- anschlussbuchse des Kodiersteckers (9b).
- Seite 10 = SPLIT PAIRS = CROSSED PAIRS Bild Lantest 50-02 Durch Drücken der Taste "TEST" (1) wird die Prüfung bzw. Messung gestar- tet. Das Gerät scannt nun die Schirmung und jede einzelne Leitung nacheinan- der ab. Ist das Kabel in Ordnung erscheint zuerst in der 14-Segmentanzeige (4) für die Abschirmung die Anzeige "SH"...
- Seite 11 Verdrahtung Anzeige 1/2 3/6 4/5 7/8 1/2 3/6 4/5 7/8 Bild 5-04 Bild5-05 Die Schirmung (Sc) ist in Ordnung. Verdrahtung Anzeige 1/2 3/6 4/5 7/8 1/2 3/6 4/5 7/8 Bild 5-06 Bild 5-07...
- Seite 12 Verdrahtung Verdrahtung Bild 5-08 Bild 5-10 Avoin: Hier ist das Paar 1-2 unterbro- chen. Anzeige Anzeige 1/2 3/6 4/5 7/8 1/2 3/6 4/5 7/8 Bild 5-11 Bild 5-09 Offen – gekreuzte Drähte: Zwei Unterbrechungen deuten meist auf eine gekreuztets Paar hin: Der Draht 2 des Paares 1-2 ist mit dem Draht 3 des Paares 3-6 gekreuzt.
- Seite 13 Verdrahtung Verdrahtung Bild 5-12 Bild 5-14 Anzeige Anzeige 1/2 3/6 4/5 7/8 1/2 3/6 4/5 7/8 Bild 5-13 Bild 5-15 Kurzschluss: Hier ist das Paar 3-6 Vertauschtes Paar: Die Drähte 4 und 5 kurzgeschlossen sind gekreuzt, d.h. die Polarität des Paares 4-5 ist gedreht...
- Seite 14 Verdrahtung Verdrahtung Bild 5-16 Bild 5-18 Anzeige Anzeige 1/2 3/6 4/5 7/8 1/2 3/6 4/5 7/8 Bild 5-19 Bild 5-17 Geteilte Paare – Split Pairs: Gekreuztes Paar: Paar 1-2 wurde mit Geteilte Paare treten auf, wenn ein dem Paar 3-6 gekreuzt Draht eines Paares versehentlich mit einem Drahtes eines anderen Paares verdrillt ist...
-
Seite 15: Test Von Koaxialkabel (Bnc, Thin Ethernet)
Der gleiche Fehlercode erscheint, wenn z.B. die Leitung 6 und 7 kurzge- schlossen sind Dieser Verdrahtungsfehler wird durch eine vereinfachte NEXT-Messungen festgestellt. Das Nahnebensprechen (NEXT; auch Querdämpfung) definiert das Übersprechen bzw. das Übertreten von Signalenergie zwischen den Ka- belpaaren in einem Datenkabel. Dabei erzeugt das elektromagnetische Feld des Nutzsignals eines Adernpaares in einem benachbarten Adernpaar ein Störsignal. - Seite 16 Montierte Abschlusswiderstände werden ebenfalls als Kurzschluss erkannt und angezeigt. Nach beendeter Messung schaltet sich das Prüfgerät automatisch wieder aus. 5.3.3 Leitungssuchfunktion Das Gerät kann auch zum Auffinden und der Zuordnung von nicht gekennzeichne- ten RJ45-Anschlüssen eingesetzt werden. Das Gerät erkennt den Kodierstecker, welcher das andere Ende der Kabelstrecke abschliesst.
-
Seite 17: Wartung
Wartung Der BEHAcom LanTest 50 benötigt bei einem Betrieb gemäß der Bedienungsan- leitung keine besondere Wartung. Sollten Sie im praktischen Alltag Anwendungs- probleme haben, steht Ihnen unter der Hotline (Rufnummer 0 76 84 / 80 09-429) unser Beratungs-Service kostenlos zur Verfügung Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann... -
Seite 18: Batteriewechsel
Batteriewechsel Wenn am BEHAcom LanTest 50 in der 14-Segmentanzeige der Fehlercode "Lo" er- scheint, muss die Batterie ausgewechselt werden. Vor dem Batteriewechsel muß das Gerät von allen angeschlossenen Stromkreisen getrennt werden. Es müssen hierbei unbedingt die unter Kapitel 2.0 beschriebenen Hinweise bzgl. -
Seite 19: Technical Data
Technical Data (gültig für 23 °C ± 5 °C, bei weniger als 70 % relativer Feuchte). Anzeige ..........14 Segmente für Fehlercode Rot/Grün für Gut-/Schlechtbewertung Anschluss ..........RJ45 und BNC min. Leitungslänge ........ca. 1,2 m max. Leitungslänge ........ca. 150 m Fremdspannungsfestigkeit......max. 56 V Stromversorgung........9-V, IEC 6LR61 Automatische Geräteabschaltung nach dem Kabeltest Abmessungen (B x H x T): ......ca. -
Seite 20: 24 Monate Garantie
24 Monate Garantie UNITEST Geräte unterliegen einer strengen Qualitätskontrolle. Sollten in der tägli- chen Praxis dennoch Fehler in der Funktion auftreten, so gewähren wir eine Ga- rantie von 12 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ohne Fremdeinwirkung defekt ist und es ungeöffnet an uns zurückgesandt wird. - Seite 21 BEHAcom ® Bedienungsanleitung Best.-Nr. 870150 Instrcution manual Cat. No 870150 Istruzioni d'uso N° d'ord. 870150 Manual de manejo N° de p. 870150 LanTest 50...
- Seite 39 BEHAcom ® Bedienungsanleitung Best.-Nr. 870150 Instrcution manual Cat. No 870150 istruzioni d'uso N° d'ord. 870150 Manual de manejo N° de p. 870150 LanTest 50...
- Seite 57 BEHAcom ® Bedienungsanleitung Best.-Nr. 870150 Instrcution manual Cat. No 870150 istruzioni d'uso N° d'ord. 870150 Manual de manejo N° de p. 870150 LanTest 50...
- Seite 76 Qualitätszertifikat • Certificate of Quality Certificat de Qualité • Certificado de calidad Die BEHA-Gruppe bestätigt The BEHA Group confirms Le groupe BEHA déclare que El grupo BEHA declara que el hiermit, dass das erworbene herein that the unit you have l´appareil auquel ce document producto adquirido ha sido ca- Produkt gemäß...
