Inhaltszusammenfassung für Vignal D14328

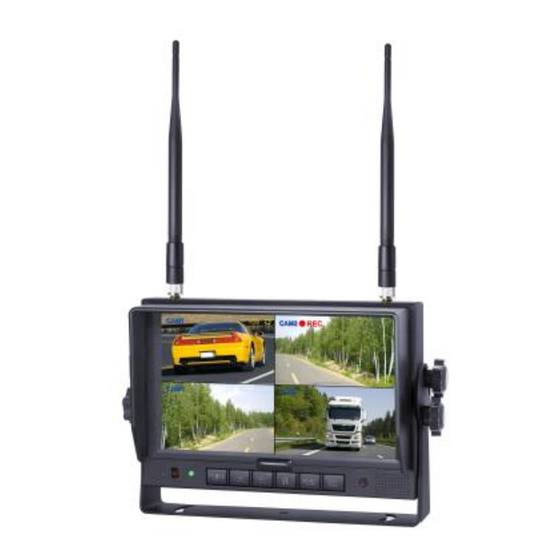

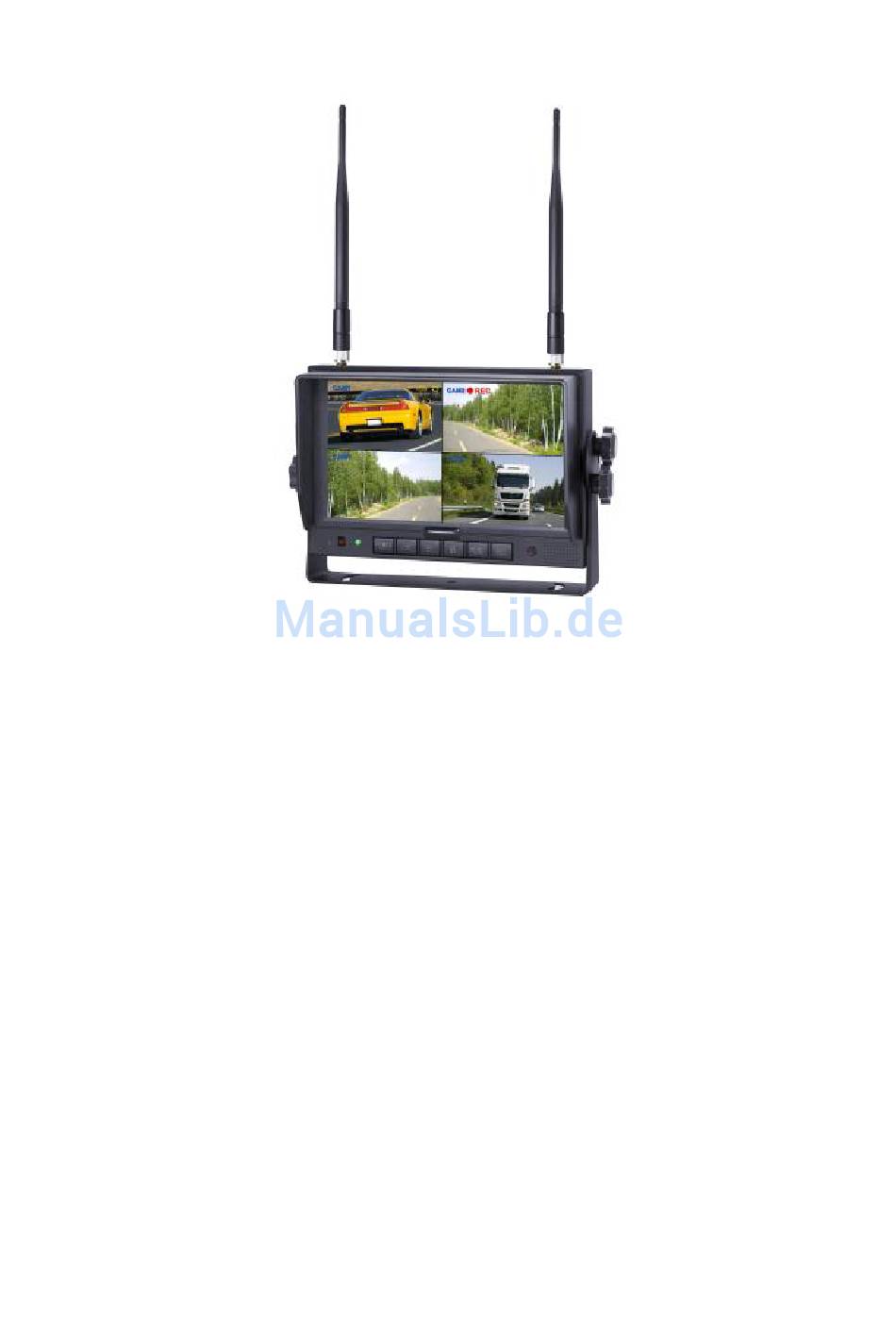

- Seite 1 Bedienungsanleitung Digitaler, drahtloser 2,4-G-7-Zoll-LCD-Farbmonitor Diese Bedienungsanleitung bitte vor der Geräteverwendung aufmerksam durchlesen und für künftiges Nachschlagen aufbewahren V 1.9...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Vorsichtsmaßnahmen ........................3 2. Funktionen ............................ 5 3. Technische Daten .......................... 5 4. Zubehör ............................6 5. Teileidentifikation ......................... 7 6. Betrieb über die Fernbedienung ....................8 7: Grundlegender Betrieb ........................ 10 8. Menü ............................12 9. Aufzeichnungszeit ........................18 10. -
Seite 3: Vorsichtsmaßnahmen
1. Vorsichtsmaßnahmen Lagerung Den Monitor keiner übermäßigen Hitze oder Kälte aussetzen. Die Lagertemperatur des Geräts beträgt -30 ~ +80 °C. Die Betriebstemperatur beträgt -20 ~ +70 °C. Die relative Luftfeuchtigkeit darf 90% betragen. Verwenden Sie dieses Gerät keinesfalls in der Nähe von Badewannen, Waschbecken, Küchen, nassen Kellerräumen oder in der Nähe von Schwimmbecken bzw. - Seite 4 Pflege Entfernen Sie alle Kabelverbindungen vom Monitor, bevor Sie das Gerät reinigen. Benutzen Sie ein mildes Haushaltsreinigungsmittel und reinigen Sie das Gerät mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie niemals starke Lösungsmittel wie Verdünner oder Benzin, da diese das Gerät beschädigen könnten. VORSICHT Stromschlaggefahr Nicht öffnen...
-
Seite 5: Funktionen
2. Funktionen TFT-LCD-Monitor mit Weitwinkelansicht und hoher Auflösung. NORMAL-, MIRROR-, FLIP- und MIR-FLIP-Anzeige verfügbar. Split-Modus, Auto-Scan-Modus und Single-Display-Modus verfügbar. Automatische Kopplung: Die automatische Kopplung erfolgt, wenn die Kamera eingeschaltet wird. Unterstützt 4-Kanal-Composite-und Einzel-Kanal-Aufnahme im AVI-Signal-Format. Automatische Dimmfunktion verfügbar. Vollfunktionsfernbedienung. 4 drahtlose Kameraeingänge. Mehrere Videoformate: PAL, NTSC. -
Seite 6: Zubehör
4. Zubehör Mittelhalterung U-Halterung Netzkabel Sonnenschutz Winkeleinstellschraube IR-Fernbedienung Besondere Hinweise Zubehör kann für unterschiedliche Anwendungen unterschiedlich ausfallen. -
Seite 7: Teileidentifikation
5. Teileidentifikation Digitale Farbe LCD-Bildschirm Menü Betriebsleuchte Fernbedienungss ensor Lautsprecher Helligkeitsniveau Kanalauswahl Lautstärke Drücken Sie die Taste OK, Lautstärke Netzschalter Menüpunkt verringern erhöhen aufzurufen oder Benutzereinstellungen speichern. Drücken Sie die OK-Taste - Schnellzugriff auf Aufnahme starten/stoppen. Drücken Sie die Taste OK für 3 Sekunden - Schnellzugriff auf die KOPPLUNG Micro-SD-/TF-Kartenstec... -
Seite 8: Betrieb Über Die Fernbedienung
6. Betrieb über die Fernbedienung Drücken, um den Monitor an- Drücken Sie, MUTE und auszuschalten auszuwählen (STUMM) oder den Ton zu aktivieren Drücken Sie die Taste OK, um Drücken Sie, um das Menü den Menüpunkt aufzurufen oder anzuzeigen oder das Menü zu Benutzereinstellungen verlassen speichern. - Seite 9 MUTE (stumm) Drücken Sie, um MUTE auszuwählen (STUMM) oder den Ton zu aktivieren POWER (Netztaste) Drücken, um den Monitor an- und auszuschalten. Drücken Sie die Taste OK, um den Menüpunkt aufzurufen oder die Benutzereinstellungen zu speichern. Drücken Sie die OK-Taste - Schnellzugriff auf Aufnahme starten/stoppen. ...
-
Seite 10: 7: Grundlegender Betrieb
7: Grundlegender Betrieb 7.1 Installation der Mittelhalterung: ① Die Monitorhöhe verändern, indem Sie den Träger auf die gewünschte Höhe schieben. ② Den Monitorwinkel einstellen, indem Sie den Knopf auf der Mittelhalterung anziehen. Befestigungsteil Knopf 7.2. Installation der U-Halterung Winkel-Einstellsc hrauben Rotes Kabel an positive Stromversorgung DC/10 - 32 V. -
Seite 11: Rückfahranzeige
7.3. Rückfahranzeige: 7.3.1. Wenn das grüne Kabel aktiviert ist, schaltet der Monitor automatisch auf CAM1. 7.3.2. Wenn das weiße Kabel mit dem Pluskabel des linken Blinkers verbunden ist, schaltet der Monitor automatisch auf CAM2 (linke Kamera), wenn der linke Blinker aktiviert ist. 7.3.3. -
Seite 12: Menü
8. Menü MENÜ ist nur verfügbar für den Betrieb im Einzelbildmodus, nicht im Quadmodus. Drücken Sie auf MENÜ, um die folgenden Optionen und Einstellungen anzuzeigen: 1. MODUS 5. AUTOSCAN 2. BILD 6. SYSTEM 3. MIR-FLIP 7. ABSPIELEN 4. Aufnahme 8. - Seite 13 (2) Drücken Sie auf oder , um BILD auszuwählen. Zum Öffnen auf OK drücken. Drücken Sie auf oder , um HELLKIGKEITE/ KONTRAST/FARBTON/ LAUTSTÄRE auszuwählen. Zum Öffnen auf OK drücken. Zum Anpassen auf oder drücken. Zum Verlassen auf OK drücken. Auf MENÜ drücken, um zum Hauptmenü zurückzukehren.
- Seite 14 (4) Drücken Sie auf oder , um AUFNAHME zu wählen. Zum Öffnen auf OK drücken. Drücken Sie auf oder , um ÜBERSCHREIBEN/ FORMAT auszuwählen. Zum Öffnen auf OK drücken. Erscheint das Symbol gelb, auf oder drücken, um AN oder AUS zu wählen.
- Seite 15 oder drücken, um CAM1/CAM2/CAM3/CAM4/SCANTIME zu wählen. Zum Öffnen auf OK drücken. Erscheint das Symbol gelb, zum Anpassen auf oder drücken. Zum Verlassen auf OK drücken. Auf MENÜ drücken, um zum Hauptmenü zurückzukehren. Wenn der Kanal ausgeschaltet ist, wird im AUTOSCAN-Modus kein Video angezeigt. ...
- Seite 16 Wenn es eingeschaltet ist, wird das elektronische Distanzlabel im Umkehrkanal 4 angezeigt. (7) Drücken Sie auf oder , um ABSPIELEN zu wählen. Zum Öffnen auf OK drücken. (4) Drücken Sie auf oder , um DATUM zu wählen. Zum Öffnen auf OK drücken. ...
- Seite 17 (8) Drücken Sie auf oder , um KOPPELN zu wählen. Zum Öffnen auf OK drücken. Oder für drei Sekunden auf KOPPELN drücken. Automatische Kopplung: 1. Wählen Sie den einzurichtenden Kanal, und der Monitor zeigt die Meldung "KOPPLUNG START 50" an. Ein Countdown beginnt 50 Sekunden herunterzuzählen. 2.
-
Seite 18: Aufzeichnungszeit
9. Aufzeichnungszeit Bei microSD-Karten in verschiedenen Speichergrößen siehe bitte folgende Tabelle für Aufnahmedauer unter drei verschiedenen Bildmodi. Die bereitgestellten Informationen dienen lediglich der Referenz. Die Daten können unter verschiedenen Umgebungen variieren. 128G MODUS EINZEL 110h 220h (640x480x1) QUAD (320x240x4) 172h SPLIT (400x480x2) 101h 201h... -
Seite 19: Fehlerbehebung
11. Fehlerbehebung Die unten beschriebenen Symptome bedeuten nicht unbedingt einen Fehler innerhalb der Anzeige. Überprüfen Sie die folgenden Punkte, bevor Sie eine Reparatur anfordern Problem Mögliche Ursache/Lösung Kein Bild, kein Ton Falscher Anschluss des Kfz-Adapters. Nicht autorisiertes Netzteil wird verwendet. Der Netzschalter ist AUS. Kein Signal Prüfen Sie, ob die Kamera mit Strom versorgt wird.
