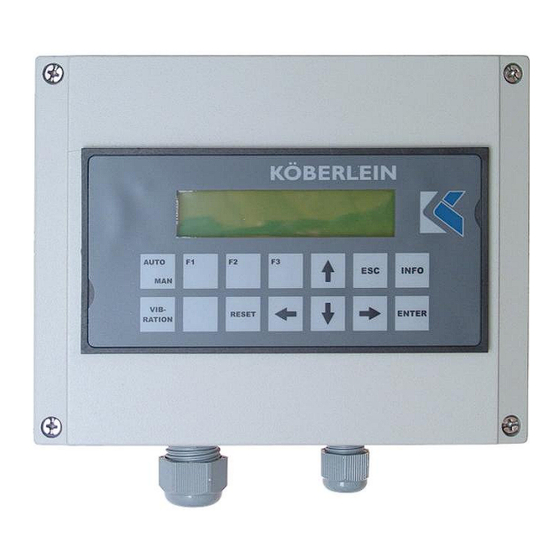

- Seite 1 BENUTZERHANDBUCH RMA-Feeder Controller 105 BENUTZERHANDBUCH VIBRATIONSSTEUERUNG RMA - Feeder Controller 105 RMA-Feeder Controller 105...
-
Seite 2: Wichtige Hinweise
Gebrauch angemessener Sicherheitsausrüstung. 3. Schulung in Erster Hilfe Bestimmungsgemäße Verwendung Der RMA - Feeder Controller 105 darf nur für die Ansteuerung unserer KÖBRATOR - Schwingschienen und für die Verarbeitung digitaler und analoger Signale eingesetzt werden. Garantie Die Einhaltung des Benutzerhandbuchs ist die Voraussetzung für störungsfreien Betrieb und die Erfüllung eventueller Garantieansprüche. -
Seite 3: Inhaltsverzeichnis
BENUTZERHANDBUCH RMA-Feeder Controller 105 Inhaltsverzeichnis 1. Sicherheitshinweise _____________________________________________________________ 3 2. Installation _____________________________________________________________________ 5 2.1 Elektrische Installation ___________________________________________________________________ 5 2.2 Anschlussbild (Beispiel)__________________________________________________________________ 6 3. Technische Daten _______________________________________________________________ 7 3.1 Stromversorgung _______________________________________________________________________ 7 3.2 Digitale Eingänge Potenzialgebunden I0 - I3 ________________________________________________ 7 3.3 Funktions- Eingänge Potenzialgebunden I4 - I7 _______________________________________________ 8... -
Seite 4: Sicherheitshinweise
Aller anderen zum RMA- Feeder Controller 105 gehörenden Schaltbilder Der aktuell gültigen nationalen / internationalen Vorschriften (Sicherheit/Unfallverhütung) Der RMA- Feeder Controller 105 ist für 24V DC–betrieb ausgelegt! Änderungen der technischen Daten und Konstruktionen, die dem technischen Fortschritt dienen, bleiben vorbehalten. -
Seite 5: Installation
BENUTZERHANDBUCH RMA-Feeder Controller 105 2. Installation 2.1 Elektrische Installation Bei der Elektrischen Installation unbedingt die Sicherheitshinweise Kapitel 1 beachten ! DAS GERÄT MUSS GEERDET WERDEN. Bei der Elektrischen Installation unbedingt die Sicherheitshinweise Kapitel 1 beachten ! Als Anschlussleitung für den KÖBRATOR darf nur das mitgelieferte Kabel verwendet werden. -
Seite 6: Anschlussbild (Beispiel)
BENUTZERHANDBUCH RMA-Feeder Controller 105 2.2 Anschlussbild (Beispiel) RMA-Feeder Controller 105... -
Seite 7: Technische Daten
BENUTZERHANDBUCH RMA-Feeder Controller 105 3. Technische Daten 3.1 Stromversorgung Eingangsspannung Nennwert 24 V DC zulässiger Bereich +/- 25 % incl. 10 % Restwelligkeit ≤ 0,6 A Stromaufnahme aus 24 V 3.2 Digital-Eingänge Potenzialbebunden Anzahl Eingangsspannung Nennwert 24 V zulässiger Bereich - 30 ... -
Seite 8: Funktions- Eingänge Potenzialgebunden I4 - I7
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.3 Funktions-Eingänge Potenzialgebunden Anzahl 4, verwendbar als Standard Eingänge Inkrementalgeber Eingang Timer- / Zähler Eingänge Eingangsspannung Nennwert 24 V zulässiger Bereich - 30 ... + 30 V Eingangsstrom bei HIGH - Pegel 5,2 mA Eingangsfrequenz ⌠... -
Seite 9: Digital-Ausgänge Anzahl
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.4 Digital-Ausgänge Potenzialgetrennt Anzahl Lastspannung Vin Nennwert 24 V zulässiger Bereich 18 ... 30 V Ausgangsspannung HIGH - Pegel min. Vin-0,2 V LOW - Pegel max. 2 µA · RL Ausgangsstrom max. 500 mA Parallelschalten von Ausgängen möglich, max. -
Seite 10: Digital-Eingänge Potenzialgebunden. I8 - I11
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.5 Digital-Eingänge Potenzialgebunden Anzahl Eingangsspannung Nennwert 24 V zulässiger Bereich - 30 ... + 30 V Eingangsstrom bei HIGH - Pegel 6,1 mA Verzögerungszeit t LOW - HIGH 3,5 ms t HIGH - LOW 2,8 ms Eingangsspannung ≤... -
Seite 11: Digital-Ausgänge Potenzialgetrennt Zum System Und Zu 4Q-Endstufen. Q6 -Q9
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.6 Digital-Ausgänge Potenzialgetrennt zum System und zu 4Q-Endstufen Anzahl 4 (1 Gruppe á 4) Lastspannung Vin Nennwert 24 V zulässiger Bereich 18 ... 30 V Ausgangsspannung HIGH - Pegel min. Vin-0,2 V LOW - Pegel max. 2 µA · RL Ausgangsstrom max. -
Seite 12: Endstufe Potenzialgetrennt Zum System Und Zu Digital E-A's
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.7 4Q-Endstufe Potenzialgetrennt zum System und zu Digital EA’s Anzahl Spannungsversorgung Lastspannung Vin Nennwert 24 V zulässiger Bereich 18 ... 30 V Spannungsüberwachung Unterspannung 3,5 V ... 7 V Überspannung 33 V ... 43 V Stromaufnahme aus 24 V... -
Seite 13: Analog-Eingänge Potenzialgebunden
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.8 Analog-Eingänge Potenzialgebunden Anzahl Kanäle Eingangsgröße 0 ... 10 V AD-Wandlung über ADC auf CPU Wandlungsprinzip successive Approximation Auflösung 10 Bit Wandlungsdauer 20 µs Max.Eingangsbereich Spannungsbereich +/- 20 V Eingangsimpedanz Spannungsbereich 136 kΩ Offsetfehler (0-Punkt) Spannungsbereich ≤ +/- 100 mV Verstärkungsfehler ≤... -
Seite 14: Can Bus
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.9 CAN Potenzialgetrennt min. max. Ausgangs-Differenzspannung + 1,5 V + 3 V Eingangs-Differenzspannung rezessiv - 1 V + 0,4 V dominant + 1 V + 5 V Eingangs-Offsetspg. +/- 6 V (gegen CAN-GND) Eingangs-Differenzwiderstand 20 kΩ... -
Seite 15: Rs232
BENUTZERHANDBUCH RMA-Feeder Controller 105 3.10 RS232 Potenzialgebunden min. typ. max. Ausgangsspannung +/- 3 V +/- 8 V +/- 15 V Eingangsspannung +/- 3 V +/- 8 V +/- 30 V Ausgangsstrom +/- 10 mA Eingangswiderstand 3 kΩ 5 kΩ 7 kΩ... -
Seite 16: Anzeigen Und Bedientasten
BENUTZERHANDBUCH RMA-Feeder Controller 105 4. Anzeigen und Bedientasten 4.1 Automatikbetrieb Automatikbetrieb ist eine Betriebsart in der alle Bewegungen, Funktionen der Maschine von der Steuerung ausgeführt werden. Durch betätigen der Taste * AUTO - MAN * kann zwischen * Automatik * und * Einrichten * umgeschaltet werden. -
Seite 17: Einstellungen Der Vibration
BENUTZERHANDBUCH RMA-Feeder Controller 105 4.4 Einstellen der Vibration Durch das betätigen der Taste * VIBRATION * zeigt das Textdisplay die Funktion * Einstellen der Vibration * an. Durch nochmaliges betätigen der Taste * VIBRATION * kann die Funktion wieder verlassen werden. -
Seite 18: Einstellwerte Der Pneumasortzeiten
BENUTZERHANDBUCH RMA-Feeder Controller 105 4.7 Einstellwerte der Pneumasortzeiten RMA-Feeder Controller 105... -
Seite 19: Fehlersuche
BENUTZERHANDBUCH RMA-Feeder Controller 105 5. Fehlersuche Das Kapitel Fehlersuche bezieht sich nur auf die Baugruppe RMA - Feeder Controller 105 in Verbindung mit einem KÖBRATOR. Störungsbehebung nur durch qualifiziertes Personal ! Störungsbehebung nur durch qualifiziertes Personal ! UNBEDINGT vor öffnen des Deckel des RMA- Feeder Controller 105 von Spannung Freischalten. -
Seite 20: Fehlerliste
BENUTZERHANDBUCH RMA-Feeder Controller 105 5.1 Fehlerliste Störung Störungsursache Störungsbehebung Versorgungsspannung liegt Mikroprozessor nicht Software - Download durch an, es erscheint jedoch beschrieben Fachpersonal durchführen keine Anzeige lassen . Diese Download – Datei erhalten Sie auf Anfrage bei den Service-Technikern der Automatisierungsabteilung in unserem Hause.
