06/05-W97-Hund
1
Beschreibung
Das Joule- und Wattmeter ist als universelles Multimeter mit
Leistungsmesser für den Einsatz in Vorlesungen, im Demonst-
rationsunterricht und in Praktika konzipiert. Es hat eine große
Leuchtziffernanzeige und bietet Anschlussmöglichkeiten für
Verbraucher über 4-mm-Sicherheitsbuchsen oder eine auf der
Frontseite eingebaute Steckdose. Der Leistungsbereich er-
streckt sich über 12 Dekaden von nW bis kW.
Sicherheitshinweise
Das Joule- und Wattmeter entspricht den Sicherheitsbe-
stimmungen für elektrische Mess-, Steuer-, Regel- und La-
borgeräte nach DIN EN 61010 Teil 1 und ist nach Schutz-
klasse I aufgebaut. Es ist für den Betrieb in trockenen Räu-
men vorgesehen, welche für elektrische Betriebsmittel oder
Einrichtungen geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der sichere Betrieb
des Gerätes gewährleistet. Die Sicherheit ist jedoch nicht
garantiert, wenn das Gerät unsachgemäß bedient oder un-
achtsam behandelt wird. Wenn anzunehmen ist, dass ein
gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät
unverzüglich außer Betrieb zu setzen (z.B. bei sichtbaren
Schäden).
• Vor Erstinbetriebnahme überprüfen, ob der auf dem Leis-
tungsschild (Gehäuse-Rückseite) aufgedruckte Wert für
die Netzanschlussspannung mit dem ortsüblichen Wert
übereinstimmt.
• Vor Inbetriebnahme das Gehäuse auf Beschädigungen
untersuchen. Bei Funktionsstörungen oder sichtbaren
Schäden das Gerät außer Betrieb setzen und gegen un-
beabsichtigten Betrieb sichern.
Gebrauchsanweisung 531 831
Joule- und Wattmeter (531 831)

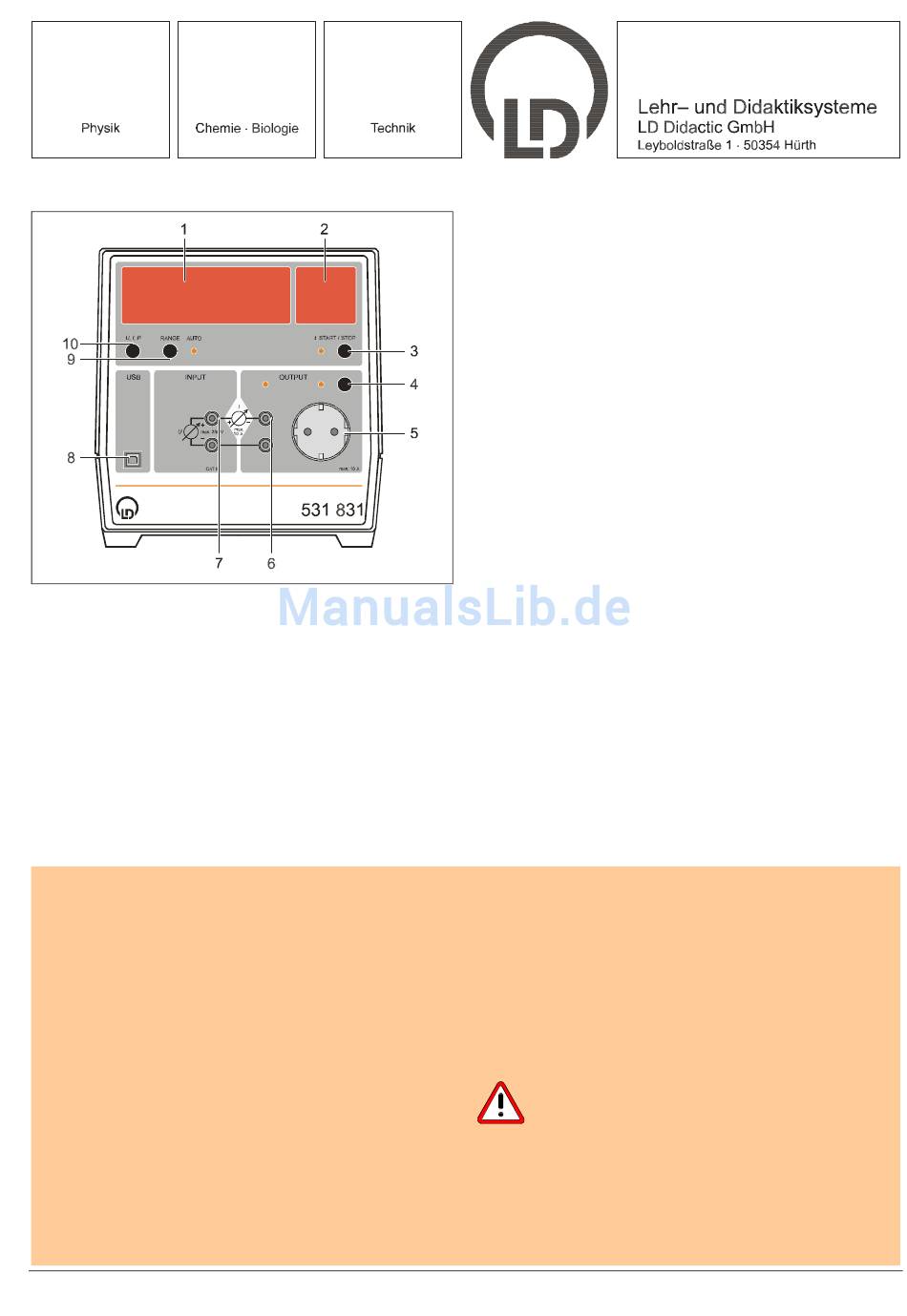

1 Zahlenwertanzeige
2 Einheitenanzeige
3 Taster t START/STOP, mit Status-LED
4 Taster OUTPUT, mit zwei Status-LEDs
5 Steckdose
6 Ausgang, auf 4-mm-Sicherheitsbuchsen
7 Eingang, auf 4-mm-Sicherheitsbuchsen
8 USB-Port
9 Taster RANGE, mit Status-LED
10 Taster U, I, P
Das Gerät misst die Effektivspannung U, den Effektivstrom I
und die Wirkleistung P bei Spannungen und Strömen beliebi-
ger Kurvenform und bestimmt wahlweise die elektrische Arbeit
W = ∫ P(t) dt, den Spannungsstoß Φ = ∫ U(t) dt oder die Ladung
Q = ∫ I(t) dt. Bei Anschluss des Gerätes an einen Computer
können zusätzlich die zeitaufgelösten Kurven U(t), I(t) und P(t)
sowie die Scheinleistung und der Leistungsfaktor cos ϕ darge-
stellt und ausgewertet und die Verbraucher computergesteuert
ein- und ausgeschaltet werden.
• Gerät nur an Steckdosen mit geerdetem Nullleiter und
Schutzleiter anschließen.
• Gerät nicht mit Spannungen über 250 V und Strömen
über 10 A beschalten.
• Defekte Sicherung nur mit einer dem Originalwert ent-
sprechenden Sicherung ersetzen.
• Lüftungsschlitze am Gehäuse immer frei lassen, um aus-
reichende Luftzirkulation zu gewährleisten.
• Gerät nur durch eine Elektrofachkraft öffnen lassen.
Die eingebaute Steckdose auf der Frontseite kann
berührungsgefährliche Spannung u.U. auch dann
führen, wenn der Ausgang nicht aktiv ist. Das gilt
auch für die 4-mm-Buchsen, wenn mit berührungs-
gefährlicher Spannung experimentiert wird.
• An die Steckdose nur Geräte mit passenden Netzsteckern
anschließen.
• Beim Experimentieren mit berührungsgefährlichen Span-
nungen an den 4-mm-Buchsen nur (unbeschädigte) Si-
cherheitsexperimentierkabel verwenden.
