Inhaltszusammenfassung für Warm Audio EQPWA

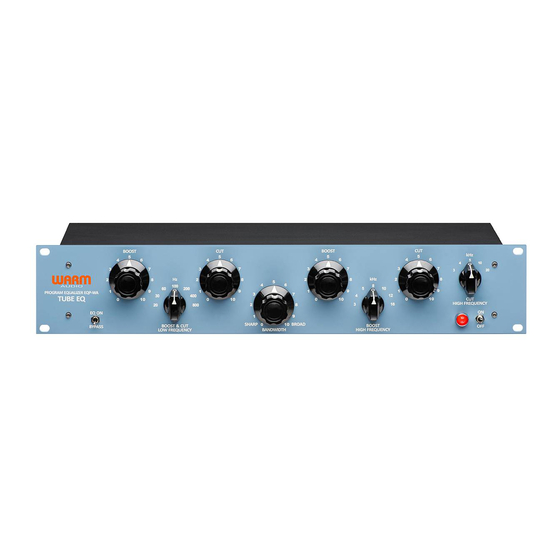

- Seite 1 EQPWA RÖHRENVERSTÄRKTER PROGRAMM-EQUALIZER...
- Seite 2 VIELEN DANK! REGISTRIEREN SIE IHREN Vielen Dank für den Kauf des Mono- EQP-WA Equalizers EQP-WA von Warm Audio. Bevor wir beginnen, Dieses Produkt bietet den besten nehmen Sie sich bitte Sound, die Funktionen und Stimmung die Zeit, um www. der klassischen Premium-Equalizer warmaudio.com zu...
-
Seite 3: Garantieerklärung
Informationen zu kontaktieren und eine Reparatur zu vereinbaren. Wenn Sie Ihr Gerät von Warm Audio gut behandeln, sollte es ein Leben lang halten und Ihnen sehr viel Freude bereiten. Wir glauben, dass ein ordnungsgemäß funktionierendes Gerät, das hervorragend genutzt wird, die beste Werbung für uns ist. -
Seite 4: Kapitel 1: Fangen Wir An
KAPITEL 1: FANGEN WIR AN! BEDIENELEMENTE - VORDERSEITE Bypass-Schalter: Links unten auf der Frontplatte befindet sich der Bypass-Kippschalter. Dieser Schalter schaltet die Equalizer-Sektion des EQP-WA ein bzw. ab. Bauartbedingt handelt es sich hier um kein True- Bypass, da hier nur der EQ-Pfad aus dem Schaltkreis genommen wird. Dazu mehr weiter unten in dieser Anleitung. - Seite 5 HÖHENFILTER Bandbreite: Dieser Knopf verändert die Breite der Höhenverstärkung von einer relativ schmalen Flankensteilheit (Beeinflussung des engsten Frequenzbereichs) bis zu einer ziemlich breiten Flankensteilheit (Beeinflussung eines breiteren Frequenzbereichs). Eine schmale Flankensteilheit ist nützlich bei eher chirurgischen Eingriffen wie etwa das Verstärken oder Absenken eines bestimmten Hochtonanteils oder der Oktaven eines Instruments.
-
Seite 6: Bedienelemente - Rückseite
BEDIENELEMENTE - RÜCKSEITE STROMVERSORGUNG Der EQP-WA benötigt ein 3-poliges, geerdetes IEC-Netzkabel. Er wird normalerweise mit einem geeigneten Netzkabel für das Land, in dem das Gerät verkauft wurde, geliefert. Die Spannung kann für den Betrieb mit 115 V und 230 V über den Spannungswahlschalter ausgewählt werden. -
Seite 7: Kapitel 2: Technische Spezifikationen
KAPITEL 2: TECHNISCHE SPEZIFIKATIONEN Frequenzgang 20 Hz - 50 kHz, +/-1 dB Durchgangsdämpfung Keine (Mit Vakuumröhren aufgebauter Verstärker) Eigenrauschen Unter -75 dB Eingangswiderstand 600 Ohm Ausgangswiderstand Kann bis zu 600 Ohm verarbeiten Röhrenbestückung (1x) 12AX7, (1x) 12AU7 (klassifiziert für geringes Rauschen/geringe Mikrofonie) Stromversorgung Über ein 3-poliges, geerdetes IEC-Kabel, 115 V... - Seite 12 ©2015 Warm Audio LLC Round Rock, Texas USA www.warmaudio.com...
