ASKI ALS-mini-s Handbuch
Inhaltszusammenfassung für ASKI ALS-mini-s
- Seite 1 2011 Handbuch Bedienungsanleitung ASKI ALS-mini-s (IP) smart maximum demand control intelligente Lastspitzenoptimierung Mit und ohne Netzwerkanschluss ASKI Industrie Elektronik www.aski.at Handbuch 2012/V1...
-
Seite 3: Aski Als-Mini-S 4/8 Ip

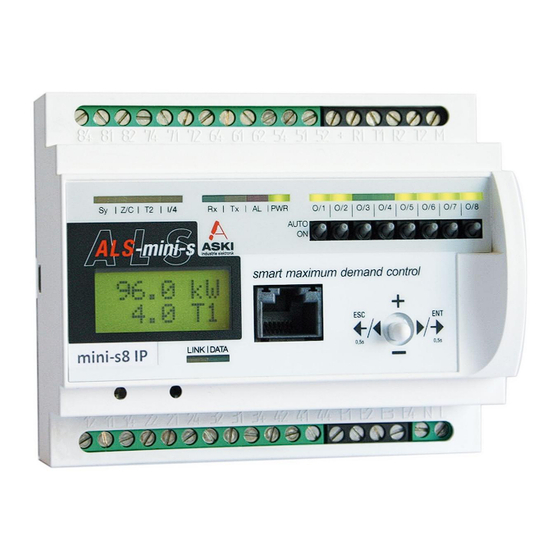

ASKI ALS-mini-s 4/8 IP Prozessorgesteuertes Lastoptimierungsgerät Ethernet 10Base-T RJ45, Webserver HTML embedded (Option) Leistungsmerkmale 4 oder 8 Ausgänge für Verbrauchersteuerung 4 Eingänge für EVU-Leistungsimpuls / EVU-Synchronisierung und Tarifumschaltung LCD-Display hintergrundbeleuchtet 2-Achsen Joystick-Bedienung 4 bzw. 8 Schalter für Hand/Automatik Umschaltung ... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis ASKI ALS-MINI-S 4/8 IP ............................2 Systemdaten ....................................2 Typenauswahl....................................2 ERSTE SCHRITTE: ..............................5 Menüzugriff: ....................................5 Navigieren: ...................................... 5 Parameter ändern: ..................................5 MOMENTANWERTE: ..............................6 KURZANLEITUNG............................... 8 EINSTELLUNGEN HPTMENUE: ..........................9 Sollwert 1 ......................................9 Impulswertigkeit....................................9 Sollwert 2 ...................................... - Seite 5 WEB-SERVER ................................16 Momentanwerte: ..................................16 Tageslastprofile ..................................... 16 Übersicht der laufenden Periode ..............................17 Alarme ......................................17 Lastkontrollsystem ................................... 18 Sollwert (HT) ....................................18 Sollwert (NT) ....................................18 Maximale Leistung (HT) ................................. 18 Maximale Leistung (NT) ................................. 18 Hysterese max. Lstg..................................18 Schaltintervall ....................................
-
Seite 6: Erste Schritte
Erste Schritte: 1: Eingänge LED 2: Kommunikation Schnittstelle 3: Alarm LED 4: Betrieb LED 5: Zustand Relais 6: Manuelle Schalter 7: Joystick 8: TCP Anschluss 9: TCP link / Kommunikation 10: Display mit Hintergrundbeleuchtung Menüzugriff: Um Zugriff zum Einstellungsmenü zu bekommen drücken Sie den Joystick für mind. 0,5sec nach rechts(ENT), um wieder auszusteigen mind.0,5sec. -
Seite 7: Momentanwerte
Anstehende Alarme, hier werden auch Alarme angezeigt die schon quittiert aber noch aktiv sind. Alles OK 10:45:00 Uhrzeit und Datum 18/10/10 SNr:1000 Seriennummer, Version und Typ der ALS-mini-s V1.0c,8s Vorper.: Maximum der Vorperiode 0.0 kW Mx/Jahr: Maximum vom laufenden Jahr (löschen mit ENTER) 0.0 kW... - Seite 8 Menü Übersicht 0.0 kW Auswahl: Soll T1 Imp/kWh ImpWert: 0.0m T1 HptMenue 20.0 kW 20.0 Wh 0,5sec Alarme: Soll T2 MaxW.T1 MaxW.T2 Max-Hys: Alles OK 20.0 kW 0.0 kW 0.0 kW 0.5 kW 0,5sec 10:45:00 Anzahl- Synch: Periode: Al.->08: 18/10/10 Imp.: 1 extern 15 min...
-
Seite 9: Kurzanleitung
Kurzanleitung ALS-mini-s smart maximum demand control Sollwert und Impulswert einstellen: 0.0 kW Joystick für 0,5 Sekunden nach rechts drücken. 0.0m T1 0,5sec Auswahl: Joystick nach rechts drücken. HptMenue In der Anzeige steht „Soll T1“, hier kann der Sollwert in kW eingegeben werden. -
Seite 10: Einstellungen Hptmenue
Einstellungen HptMenue: 0.0 kW 10.0m T1 0,5sec Soll T1: Auswahl: Imp/kWh ImpWert: 20.0 kW HptMenue 50.0 Wh MaxW T2: Soll T2: MaxW T1: 0.0 kW 0.0 kW 0.0 kW Max-Hys: Synch: Anzahl- 0.5 kW extern Imp.: Hyster.: Periode: Al.->08: 15 min deaktiv Not-Aus: Z-Alarm... -
Seite 11: Anzahl Impulse
Einstellungen HptMenue: Anzahl Impulse Nur für die Anzeige der Momentanleistung notwendig. Gibt an, wieviel Impulse für die Berechnung der Momentanleistung herangezogen werden. Synchron: intern - extern - int+ext - int/ext - Zeit Extern: Impuls über Eingang Intern: Synchronisation Intern (automatisch) Zeit: Synchronisation über Uhrzeit (zB.: bei 15min Periodendauer immer zur vollen viertel Stunde.) Extern und Intern:... -
Seite 12: Einstellungen Lastgruppen
Einstellungen Lastgruppen: 0.0 kW 10.0m T1 0,5sec Auswahl: HptMenue Auswahl: Lastgrp Auswahl: LG- 1: LG- 1: LG- 1: LG-1 Prio: Art:Std. Invert:N LG- 1: LG- 1: LG- 1: EE: 0.0m ZA: 0.0m EA: 0.0m Auswahl: LG- 2: LG- 2: LG- 2: LG-2 Prio: Art:VarT... -
Seite 13: Variables Takten
Einstellungen Lastgruppen: Variables Takten: Verbraucher werden je nach Energieverbrauch variabel getaktet . Eine minimale Ein- bzw. Ausschaltzeit kann in den Systemeinstellungen eingestellt werden (Relaisschutz). ZZT.: Zykluszeit, die Zeit die ein Schaltvorgang dauert (Summe Ein- und Ausschaltphase ) Min.: Minimaler Ausgangwert in Prozent der Zykluszeit Beispiel: Zykluszeit: 100 Sekunden... -
Seite 14: Einstellungen System
Einstellungen System: 0.0 kW 10.0m T1 0,5sec Auswahl: HptMenue Auswahl: Lastgrp. Spr/Lan: Uhrzeit: Auswahl: Datum: Deutsch System 01.10.11 12:00 Uhrzeit- T-Sper:N Web-Svr: synchr:N HG-Bel:A aktiv Sprache/Lan.: Sprache einstellen (Deutsch/English) Datum / Uhrzeit Datum und Uhr einstellen Uhrzeitsynchr: Uhrzeit mit Synchronimpuls synchronisieren T-Sper: Direkteingabe am Gerät nur durch eine Tastenkombination möglich, bei einer Änderung eines Parameters erscheint am Display „nicht erlaubt“. -
Seite 15: Einstellungen Netzwerk (Mit Tcp-Ip Modul)
Einstellungen Netzwerk (mit TCP-IP Modul): 09:15:00 28/06/09 0,5sec Auswahl: HptMenue Auswahl: Lastgrp. Auswahl: IP-Part1 IP-Part2 Mask P1 TCP/Ser 192.168 000.050 255.255 Mask P2 Gatew.P1 Gatew.P2 255.000 192.168 000.254 IP-Port: 00.50.C2 71.E0.40 IP-Adresse (Part1/2): IP-Adresse MASK: P1/2: Subnetmaske Gateway: P1/2: Gateway Adresse IP-Port MAC T1/T2: MAC-Adresse, nicht ändern (MAC-Adresse wurde von der IEEE offiziell erworben) -
Seite 17: Web-Server
Smartphone angezeigt werden. Für den Zugriff über den Webbrowser ist in der Adressleiste des Browsers die IP-Adresse des ASKI ALS-mini-s einzutragen. Für den Zugriff von außen muss der Port 80 auf die interne IP-Adresse des ALS-mini-s geroutet werden.(Port Forwarding) -
Seite 18: Übersicht Der Laufenden Periode
Übersicht der laufenden Periode Sollwert rot=Ausschaltkennlinie grün= Einschaltkennlinie Trendwert Not-Aus-Kurve Kumulierte Leistung Ausschaltkennlinie Einschaltkennlinie Kumulierte Leistung Arbeit Abgeschaltete Verbraucher Synchronisierungsalarm: Perioden Synchronimpuls fehlt Sollwertüberschreitung: eingestellter Sollwert überschritten Systemalarm: interner Fehler Not-Aus Alarm: Not-Aus-Kurve überschritten Hauptzähler Alarm: Leistungsimpuls fehlt TCP-Modul: Netzwerkmodul interner Fehler Handschalter Verbraucher Handschalter aktiv Alarme:... -
Seite 19: Lastkontrollsystem
Lastkontrollsystem Sollwert (HT) Der Sollwert 1 ist im Normalfall aktiv. Er wird in kW eingestellt und gibt jene Perioden-Durchschnittsleistung an, die nicht überschritten werden darf. Sollwert (NT) Der Sollwert 2 ist aktiv, wenn der Eingang „Tarifumschaltung E3“ belegt wird. Er wird ebenfalls in kW eingestellt und gibt jene 15-Minuten Durchschnittsleistung an, die nicht überschritten werden darf. -
Seite 20: Zählerparameter
Zählerparameter Bezeichnung: freier Text Impulswertigkeit Einzugeben in „Impulse/kWh“ oder „Wh/Impuls“ Der Wert ist auf dem EVU-Zähler angegeben, und muss gegebenenfalls mit dem Wandlerverhältnis multipliziert werden. Beispiel.: Angaben am Zähler: K1:1 imp=0.5 Wh (+A) Wandler: 500/5 C= 100 Impulswert: 0.5Wh x 100=50Wh Angaben am Zähler: 5000Imp/kWh Wandler:500/5... -
Seite 21: Lastgruppen
Lastgruppen Bezeichnung freier Text „Lstg.“ Leistung Anschlussleistung des Verbrauchers „Prio.“ Prioritäten Jedem Verbraucher wird eine Abschaltpriorität von 0 – 8 (4) zugeordnet. „0“ bedeutet: der Verbraucher ist deaktiviert „1“ bedeutet: höchste Priorität; dieser Verbraucher wird als letzter ausgeschaltet und als erster wieder zugeschaltet. -
Seite 22: Art: Variables Takten (Vtkt.)
Art: Variables Takten (VTkt.) Variables Takten: Verbraucher werden je nach Energieverbrauch variabel getaktet . Eine minimale Ein- bzw. Ausschaltzeit kann in den Systemeinstellungen eingestellt werden (Relaisschutz). ZZT.: Zykluszeit, die Zeit die ein Schaltvorgang dauert (Summe Ein- und Ausschaltphase ) Min.: Minimaler Ausgangwert in Prozent der Zykluszeit Beispiel: Zykluszeit:... -
Seite 23: Systemeinstellungen
Systemeinstellungen Bezeichnung: freier Text Alarmfunktionen Die Alarmverarbeitung betrifft den Leistungsimpuls. Kommt länger als die eingestellte Zeit kein Impuls vom Impulszähler, bedeutet dies „Alarm kein Zählimpuls“. deaktiv: keine Alarmauswertung nur Anzeige: Alarmmeldung am Display Anzeige und Abschaltung: Alarmmeldung am Display, alle Verbraucher schalten aus Ausgabe auf A8 (A4): Der Ausgang „A8 (A4)“... -
Seite 24: Technische Daten
Technische Daten: Speisespannung: 230VAC +/-10% 50Hz Anschlüsse: Schraubklemmen für Drähte bis 2,5mm² Gehäuse: ABS-Kunststoff V0 Abmessung: ca. H x B x T: 86 x 105 x 60 mm (6TE) Montage: 35mm Hutschiene (DIN 46277/3, EN 50022) ...
