Bedienungsanleitung
Operating Instructions · Instrucciones de servicio · Instructions de service · Istruzioni di d'uso ·
Bedieningshandleiding · Betjeningsvejledning · Bruksanvisning · Bruksanvisning · Käyttöohje
Symbole
PowerStarter
D
PowerStarter
GB
E
PowerStarter
PowerStarter
F
PowerStarter
I
NL
PowerStarter
PowerStarter
DK
PowerStarter
S
N
PowerStarter
FIN
PowerStarter
PS-200-12
3
7
15
23
31
39
47
55
63
71
79
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Mobitronic PowerStarter PS-200-12
- Seite 1 Bedienungsanleitung Operating Instructions · Instrucciones de servicio · Instructions de service · Istruzioni di d’uso · Bedieningshandleiding · Betjeningsvejledning · Bruksanvisning · Bruksanvisning · Käyttöohje Symbole PowerStarter PowerStarter PowerStarter PowerStarter PowerStarter PowerStarter PowerStarter PowerStarter PowerStarter PowerStarter PS-200-12...
- Seite 4 Schritt 1 Step 1 rote Klemme red clamp Schritt 2 Step 2 schwarze Klemme black clamp korrekt angeklemmt correct connection falsch angeklemmt (verpolt) wrong polarity...
-
Seite 7: Inhaltsverzeichnis
Lesen Sie diese Bedienungsanleitung, bevor Sie den PowerStarter benutzen und bewahren Sie sie auf. Wenn Sie den PowerStarter weiterveräußern, so geben Sie diese Anleitung unbedingt an den neuen Besitzer weiter. Inhaltsverzeichnis Titel Seite Abbildungen ............3-5 Inhaltsverzeichnis . -
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Zum Gerät – Benutzen Sie den PowerStarter nur für den vom Hersteller angegebenen Ver- wendungszweck! – Betreiben Sie den PowerStarter nur, wenn das Gehäuse und die Leitungen unbeschädigt sind! – Der PowerStarter muss so sicher aufgestellt werden, dass er nicht umstürzen oder herabfallen kann! –... -
Seite 9: Verwendungszweck
Verwendungszweck Der PowerStarter ist in erster Linie als 12-V-Starthilfe für Pkw, Wohnmobile, Motorräder, Boote, etc. konzipiert worden. Die kurzfristige Strombelastung kann max. 200 A betragen. Über die Zigarettenanzünderbuchse können 12-V-betriebene Geräte (z.B. Heimwerker- geräte usw.) bis max. 5 A betrieben werden. Achtung! Achten Sie auf die Spannungs- und Stromwerte der zu versorgenden Geräte, um den PowerStarter nicht zu überlasten. -
Seite 10: Schutz Vor Kurzschluss
Laden des PowerStarters Achtung! Es erfolgt keine automatische Abschaltung des Laders. Ladeteil nach spätestens 48 Stunden herausziehen, um ein Überladen bzw. eine Zerstörung der Batterie zu verhindern. Laden mit dem 12-V-Ladekabel (siehe B 3) Ein völlig entleerter PowerStarter sollte nicht über das 12-V-Ladekabel geladen werden. Während des Ladens leuchtet die LED in den Steckern des Ladekabels auf. -
Seite 11: Einsatz Des Powerstarters Als 12-V-Spannungsquelle
Einsatz des PowerStarters als Starthilfe – Zum Schalten des Sicherheitsrelais (im PowerStarter) muss die Fahrzeugbatterie eine Restspannung von ca. 2 Volt aufweisen. – Achten Sie beim Anschließen der Klemmen darauf, dass keine beweglichen Motorteile (Ventilatoren, Keilriemen, Lichtmaschinen, etc.) in der Nähe sind. Anschluss des PowerStarters –... -
Seite 12: Ladezustandskontrolle Des Akkus

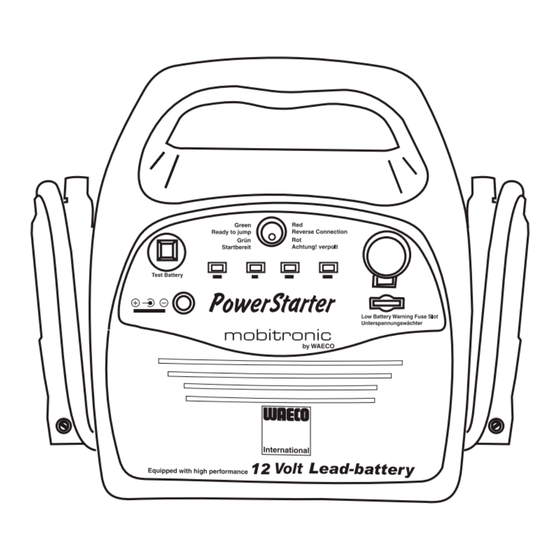

Ladezustandskontrolle des Akkus Der Ladezustand des Akkus wird nur bei eingestecktem Netzteil korrekt angezeigt. – Drücken Sie den Taster „Test Battery“ (siehe E 1). Entsprechend dem Ladezustand des Akkus leuchtet eine der 3 LEDs auf (siehe E 2): High = Der Akku ist geladen. Kein Laden erforderlich. Middle = Der Akku ist noch ausreichend geladen. -
Seite 13: Technische Daten
Technische Daten PowerStarter Wartungsfreier Blei-Gel-Akku 7 Ah, 12 V DC Starterstrom max. 200 A kurzzeitig Opt. und akust. Warnung bei Verpolung Abschaltautomatik bei Kurzschluss der Klemmen Akustische Warnung bei Tiefentladung Ausgänge: 12 V mit 5 A max. Gewicht: 3,8 kg Abmessung: 260 x 170 x 90 mm (H x B x T) Netzteil...
