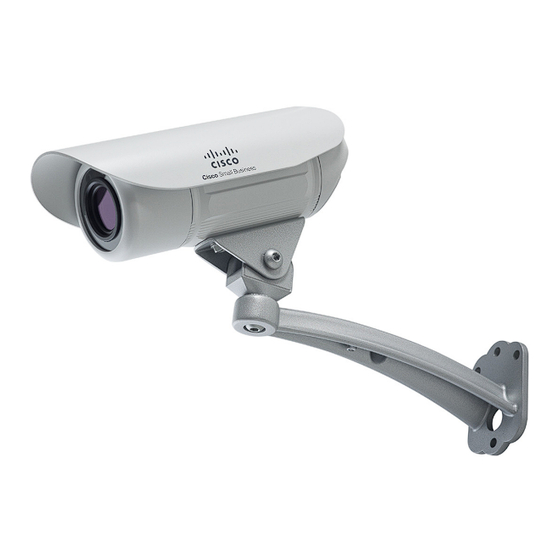

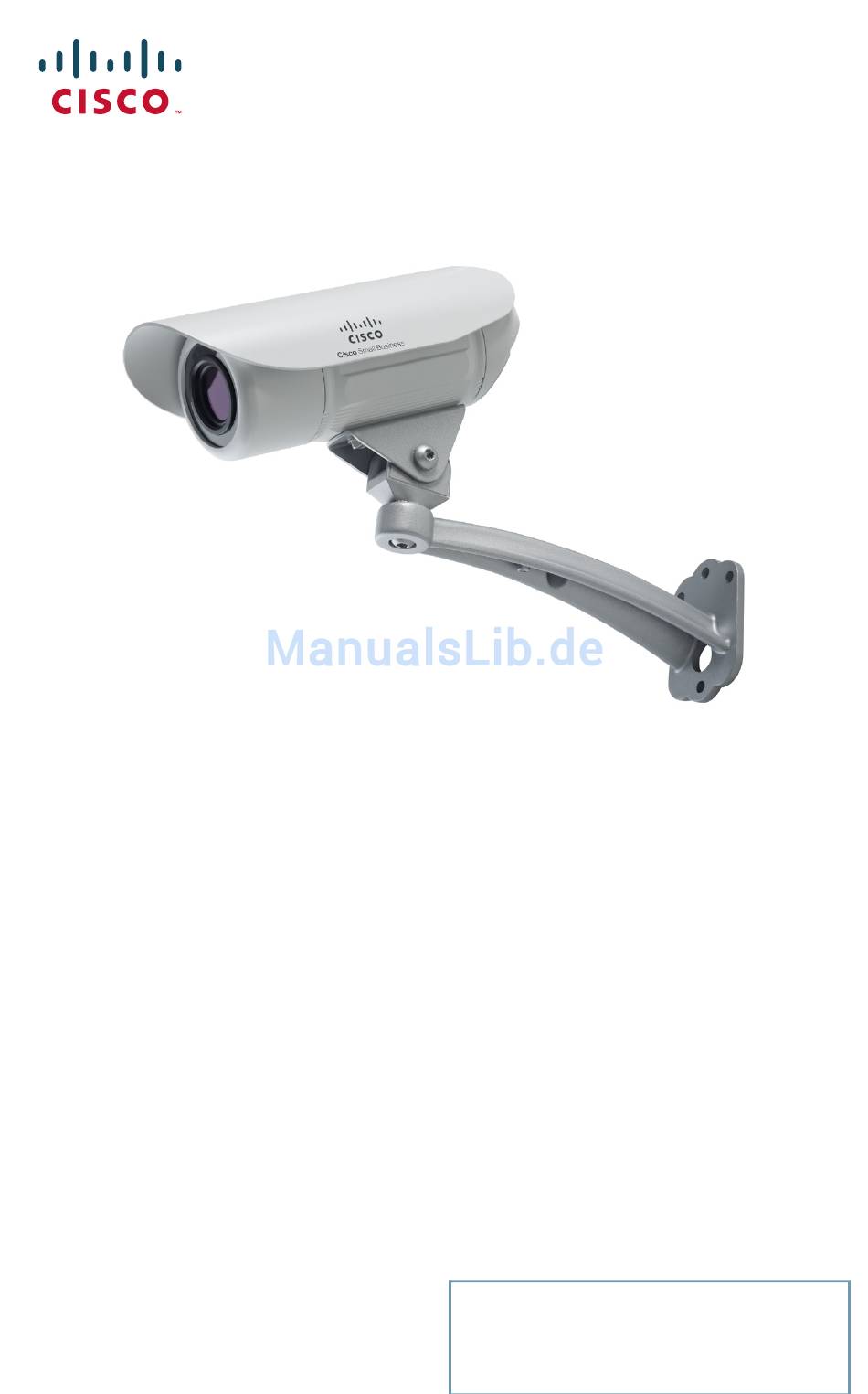

VC240 WDR Day/Night PoE Netzwerkkamera
für den Außenbereich
Lieferumfang
• Cisco VC240 Netzwerkkamera für den Außenbereich
• Montage- und Installationszubehör
• Gabelschlüssel und Inbusschlüssel
• Ethernet-Adapter (Buchse/Buchse)
• Setup- und Dokumentations-CD
• E/A- und RS-485-Anschlüsse
• Kurzanleitung
• Kamerahalterung
• Sonnenschutz
Kurzanleitung
Versión en Español para México en el CD
Version en français sur CD
Versione italiana sul CD
Deutsche Version auf CD
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco VC240
Inhaltszusammenfassung für Cisco VC240
- Seite 1 Kurzanleitung Cisco Small Business VC240 WDR Day/Night PoE Netzwerkkamera für den Außenbereich Lieferumfang • Cisco VC240 Netzwerkkamera für den Außenbereich • Montage- und Installationszubehör • Gabelschlüssel und Inbusschlüssel • Ethernet-Adapter (Buchse/Buchse) • Setup- und Dokumentations-CD • E/A- und RS-485-Anschlüsse • Kurzanleitung Versión en Español para México en el CD...
-
Seite 2: Funktionen Der Vc240
Willkommen Wir danken Ihnen für den Kauf der Cisco VC240 Outdoor Wide Dynamic Range (WDR) Day/Night PoE Netzwerkkamera. Diese Kamera ist eine für das Web geeignete Hochleistungskamera, die sich auch in einem flexiblen Überwachungssystem einsetzen lässt. In dieser Anleitung werden die Installation der VC240-Kamera sowie die Installation und das Starten des Setup-Assistenten beschrieben. - Seite 3 • Zurücksetzen — Zurücksetztaste drücken und weniger als fünf Sekunden gedrückt halten, um die Kamera zurückzusetzen. • Werkseinstellungen wiederherstellen — Zurücksetztaste drücken und für fünf Sekunden gedrückt halten, bis die Status-LED in Abständen von 0,2 Sekunden rot blinkt. Cisco VC 240 Netzwerkkamera – Kurzanleitung...
- Seite 4 • Blinkt rot in Abständen von zwei Sekunden — Audio ist deaktiviert. • Blinkt rot in Abständen von 0,2 Sekunden — Standardeinstellungen werden wiederhergestellt. • Blinkt rot in Abständen von 0,5 Sekunden — Die Firmware wird aktualisiert. Cisco VC 240 Netzwerkkamera – Kurzanleitung...
- Seite 5 • Grüne LED blinkt, bernsteinfarbene leuchtet ununterbrochen — eingeschaltet mit Ethernet- Datenaktivität. Bei Stromversorgung mit einem externen Netzteil: • Grüne LED leuchtet ununterbrochen, bernsteinfarbene ausgeschaltet — eingeschaltet. • Grüne LED blinkt, bernsteinfarbene ausgeschaltet — eingeschaltet mit Ethernet- Datenaktivität. Cisco VC 240 Netzwerkkamera – Kurzanleitung...
- Seite 6 General Purpose Ermöglicht den Anschluss der Kamera an externe Input/Output Eingabe-/Ausgabegeräte, die zusätzliche (GPIO) Steuerfunktionen bieten. Weitere Informationen finden Sie im Cisco VC240 Outdoor WDR Day/Night PoE Network Camera Administration Guide unter: http://www.cisco.com/en/US/products/ps9944/ prod_maintenance_guides_list.html Anschluss mit 5 Verbindet die Kamera mit einer 24-VAC-Stromquelle Ports (0,5 A) oder dient als RS-485-Port.
-
Seite 7: Montage Der Vc240
Leitung für das Kabel, das sich in einem Außenbereich befindet. Verbinden Sie die VC240-Kamera fest mit dem INWEIS Hauptschutzleiteranschluss. Für die VC240-Kamera wird ein UL-zertifiziertes Netzteil mit INWEIS einer Nennleistung von 12 VDC bei 600 mA verwendet. Für die VC240-Kamera wird ein UL-zertifiziertes Netzteil mit INWEIS einer Nennleistung von 24 VAC bei 700 mA verwendet. - Seite 8 • 2 M3-M6-Adapter (Stecker/Buchse) Installationszubehör für Kamerahalterung • 4 #6M-Dübel • 1 Inbusschlüssel (5 mm) • 4 Unterlegscheiben (6 mm) • 2 Sechskantschrauben (6 mm x 8 mm) • 4 Schneidschrauben (M4 x 32 mm) Cisco VC 240 Netzwerkkamera – Kurzanleitung...
- Seite 9 Wand- oder Deckenmontage der Kamera Sie können die Cisco VC240-Kamera an einer flachen Wand- oder Deckenoberfläche montieren. Die flache Oberfläche muss glatt, trocken und stabil sein. Im Lieferumfang der Kamera ist ein Satz mit Dübeln (US-Nr. 8 - INWEIS 10) und Schrauben (US-Nr. 8) enthalten, mit dem Sie die Kamera an Wand oder Decke befestigen können.
- Seite 10 Kabel durch die Bohrung. Achten Sie bei einer Außeninstallation darauf, dass nur der schwarz ummantelte Abschnitt der Verbindungskabel der Witterung ausgesetzt ist, da dieser wetterfest ist. Führen Sie die einzelnen Kabel hinter der Decke oder Wand entlang. Cisco VC 240 Netzwerkkamera – Kurzanleitung...
- Seite 11 Cisco VC 240 Netzwerkkamera – Kurzanleitung...
-
Seite 12: Anschließen Des Geräts
RJ45-Ethernet-Adapter (Buchse/Buchse) an einen PoE-fähigen Switch an. Verbinden Sie die Kamera mit einem Kreuzkabel der INWEIS Kategorie 5 direkt mit einem Computer. 10 Ba se 10 Ba se 10 Ba se Externe Geräte Externe Geräte Cisco VC 240 Netzwerkkamera – Kurzanleitung... - Seite 13 RJ45-Ethernet-Adapter (Buchse/Buchse) an einen PoE- Strominjektor an. Schließen Sie den Switch an den PoE-Strominjektor an. CHRITT Schließen Sie den PoE-Strominjektor an einer Steckdose an. CHRITT Externe Geräte Externe Geräte 10 Ba se 10 Ba se 10 Ba se Cisco VC 240 Netzwerkkamera – Kurzanleitung...
- Seite 14 Stecken Sie das Netzteil in die Netzkabelsteckdose (schwarzer CHRITT Anschluss) der Kamera ein. Sie können auch den 5-Port-Anschluss verwenden, um die Kamera mit Strom zu versorgen. 10 Ba se 10 Ba se 10 Ba se Externe Geräte Externe Geräte Netzteil Cisco VC 240 Netzwerkkamera – Kurzanleitung...
-
Seite 15: Überprüfen Der Hardware-Installation
• Vergewissern Sie sich, dass die Status-LED grün blinkt, wie im Abschnitt „Vorderseite“ auf Seite 3 beschrieben. Wenn Sie Hilfe bei der Lösung eines Problems benötigen, INWEIS besuchen Sie die Cisco Small Business Support Community unter www.cisco.com/go/smallbizsupport. Technische Dokumentation und weitere Links finden Sie im Abschnitt „Weitere Informationen“ auf Seite... - Seite 16 Wenn die Anmeldeseite angezeigt wird, geben Sie den CHRITT Benutzernamen und das Kennwort ein. Der standardmäßige Benutzername ist cisco. Das Standardkennwort ist cisco. Bei Kennwörtern muss Groß- und Kleinschreibung beachtet werden. Ändern Sie das standardmäßige Kennwort, um Ihre INWEIS Kamera vor unbefugtem Gebrauch zu schützen.
- Seite 17 Installation MJPEG-Video von der Kamera anzeigen. Installieren Sie aber zum Abspielen von MPEG-4- Video das QuickTime-Plug-in. Weitere Informationen zur Konfiguration der Kamera finden Sie im Cisco VC240 Outdoor WDR Day/Night PoE Network Camera Administration Guide. Cisco VC 240 Netzwerkkamera – Kurzanleitung...
-
Seite 18: Empfohlene Weitere Schritte
Empfohlene weitere Schritte Herzlichen Glückwunsch, Ihre Cisco VC240-Kamera ist jetzt betriebsbereit! Nun können Sie folgende Schritte ausführen: Einstellen des Objektivs Während Sie ein Live-Video der Kamera anzeigen, können Sie den Zoomfaktor und den Fokusbereich nach Bedarf einstellen. Gehen Sie wie folgt vor, um den Zoomfaktor und den Fokusbereich einzustellen: Nehmen Sie die Objektivabdeckung ab. - Seite 19 Wandmontage Deckenmontage Wandmontage Einlegen von Silicagel-Trockenmittelbeutel in die Kamera Die VC240-Kamera wird mit Silicagel-Trockenmittelbeuteln ausgeliefert. Ein Beutel ist mit doppelseitigem Klebeband in der Kamera angebracht, der andere wird als Ersatzbeutel in einer versiegelten Aluminiumhülle geliefert. Wenn Sie nach mehr als sechsmonatiger Nutzung der Kamera die...
- Seite 20 Trockenmittelbeutel tragen aber zum Schutz der Kamera bei, indem sie die geringe Feuchtigkeitsmenge aufnehmen, die sich bilden kann, wenn sich die Komponenten beim ersten Einschalten in wenigen Sekunden erwärmen. Dadurch wird Kondensatbildung auf dem Objektiv oder seiner Glasabdeckung verhindert. Cisco VC 240 Netzwerkkamera – Kurzanleitung...
-
Seite 21: Weitere Informationen
