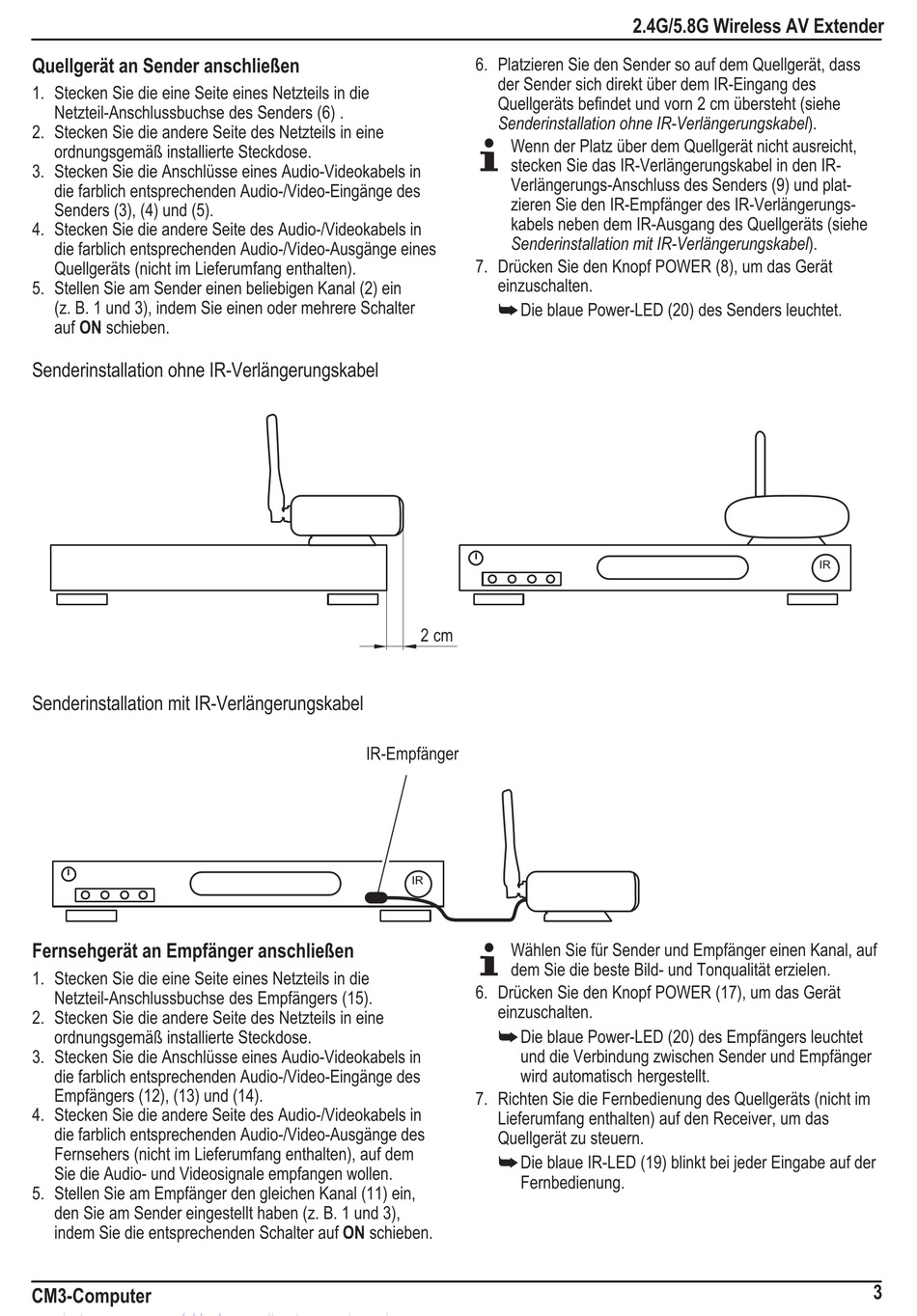

CM3-Computer 2.4G Bedienungsanleitung Seite 3

Quellgerät an Sender anschließen
1. Stecken Sie die eine Seite eines Netzteils in die
Netzteil-Anschlussbuchse des Senders (6) .
2. Stecken Sie die andere Seite des Netzteils in eine
ordnungsgemäß installierte Steckdose.
3. Stecken Sie die Anschlüsse eines Audio-Videokabels in
die farblich entsprechenden Audio-/Video-Eingänge des
Senders (3), (4) und (5).
4. Stecken Sie die andere Seite des Audio-/Videokabels in
die farblich entsprechenden Audio-/Video-Ausgänge eines
Quellgeräts (nicht im Lieferumfang enthalten).
5. Stellen Sie am Sender einen beliebigen Kanal (2) ein
(z. B. 1 und 3), indem Sie einen oder mehrere Schalter
auf ON schieben.
Senderinstallation ohne IR-Verlängerungskabel
Senderinstallation mit IR-Verlängerungskabel
Fernsehgerät an Empfänger anschließen
1. Stecken Sie die eine Seite eines Netzteils in die
Netzteil-Anschlussbuchse des Empfängers (15).
2. Stecken Sie die andere Seite des Netzteils in eine
ordnungsgemäß installierte Steckdose.
3. Stecken Sie die Anschlüsse eines Audio-Videokabels in
die farblich entsprechenden Audio-/Video-Eingänge des
Empfängers (12), (13) und (14).
4. Stecken Sie die andere Seite des Audio-/Videokabels in
die farblich entsprechenden Audio-/Video-Ausgänge des
Fernsehers (nicht im Lieferumfang enthalten), auf dem
Sie die Audio- und Videosignale empfangen wollen.
5. Stellen Sie am Empfänger den gleichen Kanal (11) ein,
den Sie am Sender eingestellt haben (z. B. 1 und 3),
indem Sie die entsprechenden Schalter auf ON schieben.
CM3-Computer
6. Platzieren Sie den Sender so auf dem Quellgerät, dass
der Sender sich direkt über dem IR-Eingang des
Quellgeräts befindet und vorn 2 cm übersteht (siehe
Senderinstallation ohne IR-Verlängerungskabel).
Wenn der Platz über dem Quellgerät nicht ausreicht,
stecken Sie das IR-Verlängerungskabel in den IR-
Verlängerungs-Anschluss des Senders (9) und plat­
zieren Sie den IR-Empfänger des IR-Verlängerungs­
kabels neben dem IR-Ausgang des Quellgeräts (siehe
Senderinstallation mit IR-Verlängerungskabel).
7. Drücken Sie den Knopf POWER (8), um das Gerät
einzuschalten.
å
Die blaue Power-LED (20) des Senders leuchtet.
2 cm
IR-Empfänger
IR
Wählen Sie für Sender und Empfänger einen Kanal, auf
dem Sie die beste Bild- und Tonqualität erzielen.
6. Drücken Sie den Knopf POWER (17), um das Gerät
einzuschalten.
å
Die blaue Power-LED (20) des Empfängers leuchtet
und die Verbindung zwischen Sender und Empfänger
wird automatisch hergestellt.
7. Richten Sie die Fernbedienung des Quellgeräts (nicht im
Lieferumfang enthalten) auf den Receiver, um das
Quellgerät zu steuern.
å
Die blaue IR-LED (19) blinkt bei jeder Eingabe auf der
Fernbedienung.
